Feszültség figyelő relé 3 fázisú 400V 220-460V kapcsolás 0,1-10s időzítéssel 1CO érintkező Tracon

Feszültség figyelő relé 3 fázisú 400V 220-460V kapcsolás 0,1-10s időzítéssel 1CO érintkező Tracon.

A TRACON NARV feszültségfigyelő relé háromfázisú hálózatok, villamos motorok és ipari berendezések védelmére szolgál. Folyamatosan ellenőrzi mindhárom fázis feszültségét, és túlfeszültség, feszültségcsökkenés, fáziskiesés, hibás fázissorrend vagy túlzott fázisaszimmetria esetén lekapcsolja a vezérelt berendezést.
A névleges hálózati feszültség, az alsó és felső feszültséghatár, valamint a működési késleltetés az előlapon található forgókapcsolókkal állítható be. Normál hálózati viszonyok mellett a relé meghúz, és a 11–14 csatlakozók zárnak. Ha bármelyik fázis feszültsége kilép a beállított tartományból, a relé elenged, így például egy motorvezérlő kontaktor lekapcsolható.
A 0,1–10 másodperc között szabályozható késleltetés segítségével kiszűrhetők a rövid idejű hálózati ingadozások. A készülék 2%-os hiszterézissel működik, ezáltal csökkenti a határérték közelében jelentkező gyakori ki- és bekapcsolást.

Műszaki adatok
🏷️ Gyártó: TRACON
🔢 Cikkszám: NARV
🔍 EAN-kód: 5997374211734
⚡ Termék típusa: háromfázisú feszültségfigyelő relé
🔌 Felügyelt hálózat: 3 fázisú, váltakozó feszültségű hálózat
〰️ Névleges működtető feszültség tartománya: 220–460 V AC
📏 Megadott feszültségmérési tartomány: 360–480 V AC
⚙️ Névleges tekercsfeszültség 50 Hz-en: 380–400 V AC
🎛️ Beállítható névleges vonali feszültség: 220, 230, 240, 380, 400, 415, 440 vagy 460 V
⬇️ Alsó feszültséghatár beállítása: a névleges feszültség –2 és –20%-a között
⬆️ Felső feszültséghatár beállítása: a névleges feszültség +2 és +20%-a között
↔️ Hiszterézis: 2%
⚖️ Fázisaszimmetria határértéke: fix 8%
⏱️ Beállítható kikapcsolási késleltetés: 0,1–10 másodperc
💡 Állapotjelzés: Un és R LED
🔀 Kimeneti érintkező: 1 váltóérintkező, 1 × CO
🔢 Kimeneti csatlakozók: 11, 12 és 14
⚡ Érintkező terhelhetősége: 10 A / 230 V AC
🛤️ Szerelés: 35 × 7,5 mm-es DIN-sínre
🧵 Beköthető vezeték keresztmetszete: 1–2,5 mm²
🛡️ Védettségi fokozat: IP20
🌡️ Környezeti hőmérséklet: –20 és +55 °C között

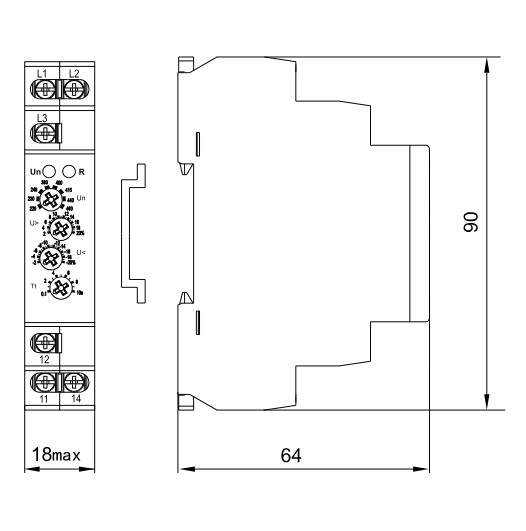

📐 Készülékház mérete: 90 × 18 × 64 mm
📏 Teljes magasság a rögzítőelemekkel: legfeljebb 95 mm
⚖️ Tömeg: 86 g

Felügyeleti és védelmi funkciók
⬆️ Háromfázisú túlfeszültség-védelem: lekapcsolás, ha bármelyik fázis túllépi a beállított felső határértéket
⬇️ Háromfázisú feszültségcsökkenés elleni védelem: lekapcsolás, ha valamelyik fázis a beállított alsó határérték alá csökken
🪟 Feszültségablak-felügyelet: az alsó és felső feszültséghatár egyidejű ellenőrzése
❌ Fáziskiesés-figyelés: a berendezés lekapcsolása egy fázis megszűnése esetén
🔄 Fázissorrend-figyelés: az L1–L2–L3 sorrend ellenőrzése
⚖️ Fázisaszimmetria-figyelés: lekapcsolás 8%-ot meghaladó aszimmetria esetén
⏳ Késleltetett működés: a rövid ideig tartó hálózati zavarok kiszűrésére
🔁 Automatikus visszakapcsolás: a megfelelő feszültségviszonyok helyreállása után

A túlfeszültségi és feszültségcsökkenési határértékek a névleges feszültséghez képest 2–20%-os tartományban állíthatók. A relé emellett a fáziskiesést, a fázissorrendet és a fix 8%-os fázisaszimmetriát is felügyeli.

⚠️ Fontos: A készülék telepítését és bekötését kizárólag megfelelő villamos szakképzettséggel rendelkező személy végezheti, feszültségmentesített hálózaton, szigetelt szerszámok használatával.
