Feszültség figyelő relé 1 fázisú 230V 65-260V kapcsolás 0,1-10s időzítéssel 1CO érintkező Tracon

Feszültség figyelő relé 1 fázisú 230V 65-260V kapcsolás 0,1-10s időzítéssel 1CO érintkező Tracon.

A TRACON NARV1 feszültségfigyelő relé egyfázisú elektromos berendezések, vezérlőáramkörök és villamos motorok túl magas vagy túl alacsony hálózati feszültség elleni védelmére szolgál. Folyamatosan ellenőrzi a csatlakoztatott hálózat feszültségét, és ha az érték kilép a felhasználó által beállított tartományból, a késleltetési idő letelte után átkapcsolja a relékimenetet.
Az alsó és felső feszültséghatár külön-külön, az előlapon található forgókapcsolókkal állítható be. A 0,1–10 másodperc között szabályozható késleltetés megakadályozhatja, hogy a rövid ideig tartó feszültségingadozások szükségtelen lekapcsolást okozzanak. Amikor a hálózati feszültség visszatér a megfelelő tartományba, a relé a 3%-os hiszterézis figyelembevételével ismét bekapcsol.
A készülék állapotáról két LED ad visszajelzést: az Un jelzés a tápfeszültséget, az R jelzés pedig a relékimenet állapotát mutatja. Keskeny, egy modul szélességű kialakításának köszönhetően kevés helyet foglal el az elosztószekrényben, és szabványos 35 mm-es DIN-sínre szerelhető.

Műszaki adatok
🏷️ Gyártó: TRACON
🔢 Cikkszám: NARV1
🔍 EAN-kód: 5997374212267
⚡ Termék típusa: egyfázisú feszültségfigyelő relé
🏠 Figyelt hálózat: 1 fázisú
🔌 Névleges működtető feszültség: AC/DC 110–240 V
〰️ Feszültségmérés típusa: AC
📏 Feszültségmérési tartomány: 65–260 V
⬇️ Beállítható alsó feszültséghatár: 65 V–Un
⬆️ Beállítható felső feszültséghatár: Un–260 V
⚙️ Névleges hálózati feszültség: Un = 230 V
🎯 Feszültségmérési pontosság: kisebb mint 1%
↔️ Hiszterézis: 3%, 230 V esetén körülbelül 7,2 V
⏱️ Beállítható kikapcsolási késleltetés: 0,1–10 másodperc
🔄 Felügyeleti módok: alsó feszültséghatár, felső feszültséghatár és feszültségablak
💡 Állapotjelzés: Un és R LED
🔀 Kimeneti érintkező: 1 váltóérintkező, 1 × CO
🔢 Csatlakozók: A1, A2, 11, 12 és 14
⚡ Érintkező terhelhetősége: 10 A / 230 V AC vagy 10 A / 24 V DC
🛤️ Szerelés: 35 × 7,5 mm-es DIN-sínre
🧵 Beköthető vezeték keresztmetszete: 1–2,5 mm²
🛡️ Védettségi fokozat: IP20
🌡️ Környezeti hőmérséklet: –20 és +55 °C között

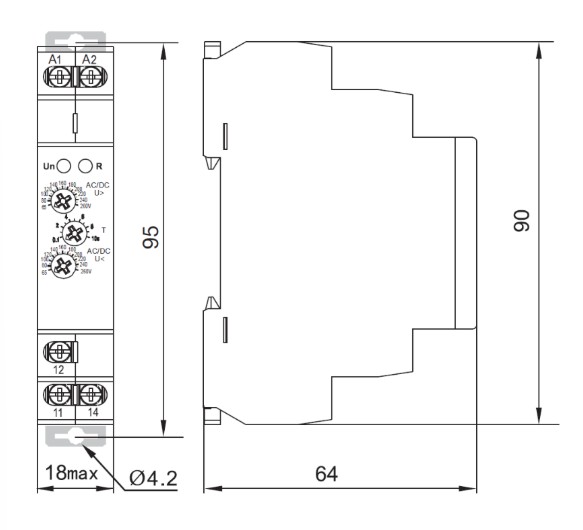

📐 Készülékház mérete: 90 × 18 × 64 mm
📏 Teljes magasság a rögzítőelemekkel: legfeljebb 95 mm
⚖️ Tömeg: 64 g

Működési jellemzők
⬆️ Túlfeszültség-védelem: a relé kikapcsol, ha a hálózati feszültség meghaladja a beállított felső határértéket
⬇️ Feszültségcsökkenés elleni védelem: a relé kikapcsol, ha a feszültség a beállított alsó határ alá csökken
🪟 Feszültségablak-felügyelet: a készülék egyszerre ellenőrzi az alsó és a felső határértéket
⏳ Késleltetett lekapcsolás: a rövid idejű hálózati zavarok kiszűrésére
🔁 Automatikus visszakapcsolás: a megfelelő feszültségérték helyreállása után
🛡️ Felhasználási terület: elektromos berendezések, motorvezérlések, kapcsolószekrények és automatizálási rendszerek védelme

Normál hálózati feszültségnél a relé meghúz, és a 11–14 kapcsok zárnak. Ha a feszültség kilép a beállított tartományból, a relé elenged, majd a normál érték helyreállása után ismét működésbe lép.

⚠️ Fontos: A készülék telepítését és bekötését kizárólag megfelelő villamos szakképzettséggel rendelkező személy végezheti, feszültségmentesített hálózaton.
