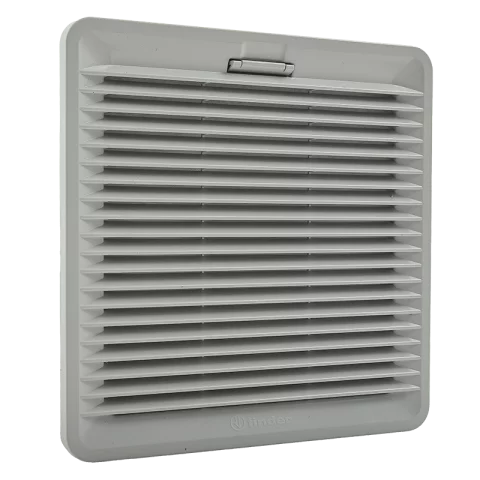

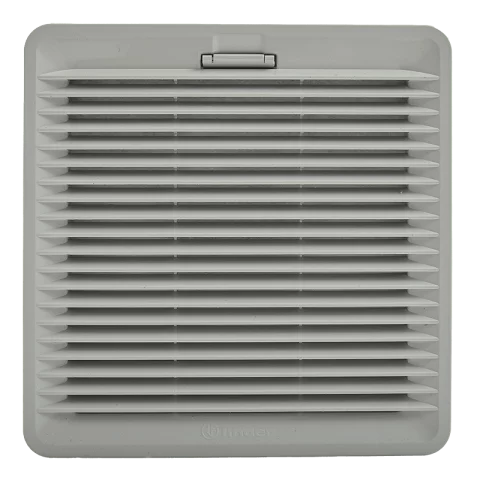

Szellőztető Ventilátor szűrővel 209x209mm Kapcsolószekrényhez 29W IP54 Finder 7F.20.8.230.3100

Szellőztető Ventilátor szűrővel 209x209mm Kapcsolószekrényhez 29W IP54 Finder 7F.

20.8.230.3100.

A Finder 7F.20.8.230.3100 szűrőventilátor nagyobb hőterhelésű kapcsoló- és vezérlőszekrények szellőztetésére készült, ahol a stabil, megbízható légcsere kulcsfontosságú az elektronika élettartama és üzembiztonsága szempontjából. A szabadkifúvásos üzemben 100/115 m³/h (50/60 Hz) légáramot biztosító ventilátor hatékonyan csökkenti a hőpangást, míg a beépített szűrőbetét óvja a szekrényt a poros, szennyezett levegőtől. Kompakt beépítési kivágása (3-as építési nagyság) és a pattintós, push-in kapcsos kialakítás gyors, időtakarékos szerelést tesz lehetővé – karbantartáskor a szűrőbetét egyszerűen cserélhető. A 7F sorozat kilépő szűrőivel és a hozzá illeszkedő tartozékokkal együtt egy jól méretezett, moduláris szellőztetési rendszer építhető ki modern ipari alkalmazásokhoz.
________________________________________

Specifikációk és fő jellemzők
🧰 Felhasználás:
7F.20-as szűrőventilátor kapcsolószekrények és vezérlőszekrények szellőztetésére, beltéri alkalmazásra, szekrénybe befúvó kivitelben.

🔌 Névleges feszültség / tápellátás:
230 V AC, 50/60 Hz (AC kivitel, „8” kóddal jelölve – 7F.20.8.230.3100).
🌬️ Légáram (ventilátor adatai):
• Szabadkifúvásos üzemben: 100/115 m³/h (50/60 Hz)
• Kilépő szűrővel: 75/85,5 m³/h (50/60 Hz)
📐 Építési nagyság és beépítési kivágás:
• Építési nagyság: 3-as
• Beépítési kivágás: 177 × 177 mm (177+1,0 × 177+1,0 mm) – a 3-as építési nagyságnak megfelelő szerelési méret.
🧱 Készülékház és fedél:
UL94 V-0 éghetőségi osztályú, nagy ütésállóságú műanyag ház és fedél, világosszürke (RAL 7035) színben, 7F.20-as beltéri kivitelhez.
🎨 Színopciók:
• Alapkivitel: szürke RAL 7035 (7F.20 – beltéri)
• Opcionálisan fekete (RAL 9004) kivitel is elérhető (csak a 7F.20-as típushoz).
🧪 Szűrőbetét jellemzői:
• Szűrőosztály (EN 779): G3, kb. (80…90)% közepes szűrési fok
• Szűrőosztály (ISO 16890): ISO coarse 55%
• Anyag: műanyagszálas, progresszív felépítésű szűrőbetét
• Hőállóság: hőálló +100 °C-ig, önoltó, F1 égési osztály (DIN 53438)
🌡️ Környezeti hőmérséklet-tartomány:
–15…+55 °C (7F.20 beltéri kivitel).
💧 Védettség:
• IP54 (EN 60529 szerint) – por és fröccsenő víz elleni védelem
• IK08 (EN 62262 szerint) – jó ütésállóság
• NEMA szerinti védettség (7F.20): Type 12.
🔇 Zajszint:
Alacsony zajszintű kivitel; a 24–100 m³/h tartományú 7F.20 AC sorozat 3-as méreténél jellemzően ~42 dB(A).
⏱️ Élettartam:
Kb. 50 000 óra 40 °C-on.
⚡ Villamos adatok (7F.20.8.230.3100):
• Névleges üzemi feszültség (UN): 230 V AC (50/60 Hz)
• Működési tartomány: (0,8…1,1)·UN
• Áramfelvétel: 0,13/0,11 A (50/60 Hz)
• Névleges teljesítmény: 29/25 W (50/60 Hz)
🧰 Villamos csatlakozás:
Push-in kapcsok, gyors bekötéshez.
• Beköthető vezeték keresztmetszet (mm²): 0,7…2,5
• AWG méret: 18…14
🛠️ Szerelés, rögzítés:
• Pattintós rögzítés (1,0…2,5 mm falvastagságig csavar nélkül)
• Ettől eltérő falvastagságnál javasolt a csomagolásban mellékelt csavarok használata
• Csavaros rögzítésnél a műanyag fedél eltávolítása, a ház rögzítése, majd a szűrőbetét és a fedél visszahelyezése szükséges
🔁 Karbantartás / szűrőcsere:
A fedél lepattintása után a szűrőbetét gyorsan cserélhető; a rendszeres csere biztosítja a megfelelő légáramot és porvédelmet.
✍️ Design:
A 7F sorozat modern, funkcionális megjelenésű szekrényventilátorait a MINELLI | FOSSATI stúdió ipari formaterve jellemzi (a gyártó katalógusa alapján).
________________________________________
Kompatibilis kilépő szűrők és tartozékok (3-as építési nagyság)
A megfelelő légáram útvonal kialakításához a befúvó ventilátor mellé kilépő szellőzőnyílás (kilépő szűrő) is szükséges. A 7F.20.8.230.3100 ventilátorhoz az alábbi 3-as építési nagyságú elemek illeszkednek:
🔗 Kilépő szűrők (3-as építési nagyság):
• 7F.02.0.000.3000 – kilépő szűrő, beltéri kivitel (7F.02 sorozat)
• 7F.03.0.000.3000 – kilépő szűrő, kültéri kivitel (7F.03 sorozat)
🧼 Csere szűrőbetét:
• 07F.35 – 3-as építési nagyságú szűrős ventilátorokhoz és kilépő szűrőkhöz (7F-3100 / 7F.02-3000).
🔁 Fordított áramlású (elszívó) párja:
• 7F.21.8.230.3100 – szekrényből elszívó ventilátor, azonos építési nagysággal és légáram-kategóriával, beltéri kivitelben.
• Kültéri befúvó/elszívó megfelelői: 7F.30.8.230.3100 / 7F.31.8.230.3100.
