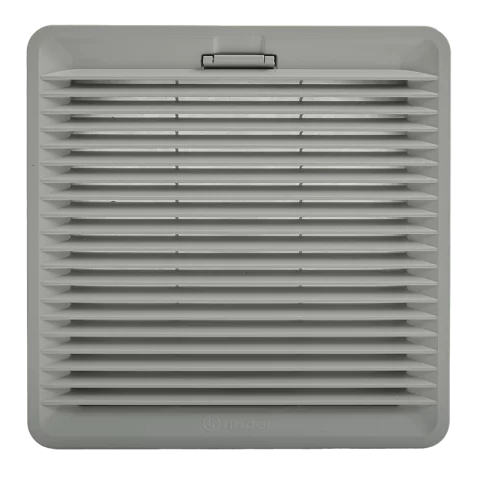

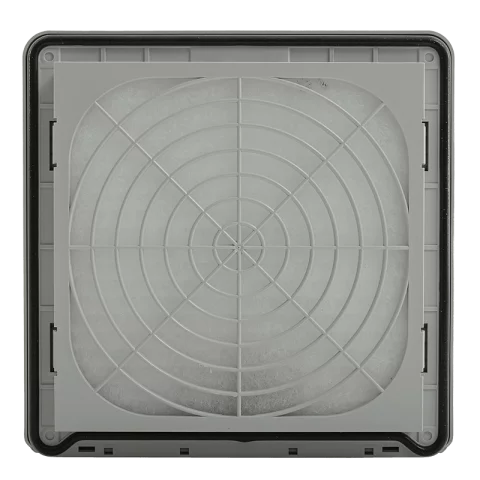

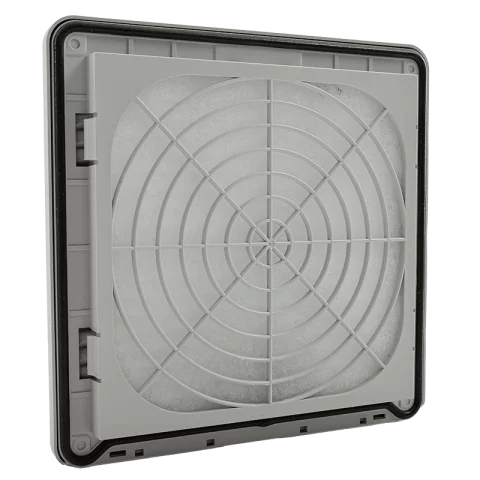

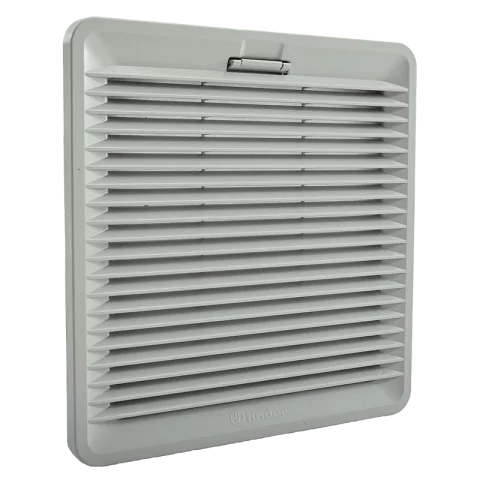

Kilépő levegő nyílás szűrőbetéttel 209x209mm 3-as méret IP54 ventilátorhoz Finder 7F.02.0.000.3000

Kilépő levegő nyílás szűrőbetéttel 209x209mm 3-as méret IP54 ventilátorhoz Finder 7F.

02.0.000.3000.

A 7F.02.0.000.3000 kilépő szűrő megbízható és esztétikus megoldást kínál kapcsolószekrények szellőztetéséhez ott, ahol fontos a folyamatos légcsere, a por elleni védelem és a hosszú élettartam – nagyobb, 3-as építési nagyságban. Nagyobb szekrényekhez, nagyobb hőtermelésű berendezésekhez ideális, ahol már nagyobb légszállítású ventilátorok dolgoznak. A kompakt beépítési mélységnek köszönhetően zsúfoltabb vezérlőterekben is gond nélkül integrálható, miközben a szűrőbetét nagy hatásfokkal tartja vissza a szennyeződéseket. A könnyen cserélhető szűrő és az egyszerű szerelés időt takarít meg a karbantartás során, így ideális választás ipari gépekhez, vezérlőszekrényekhez és szárítóberendezésekhez. A 7F sorozat ventilátoraival együtt alkalmazva stabil, jól méretezett szellőztetési rendszert hozhatsz létre.

Specifikáció
🧩 Típus: 7F.02.0.000.3000 kilépő szűrő, 7F sorozat
🏢 Felhasználás: beltéri kivitel (7F.02-es típus) kilépő szűrőkhöz
📐 Építési nagyság: 3-as építési nagyság
🔲 Beépítési kivágás: 177 × 177 mm (3-as építési nagyságnak megfelelő kivágás) (Teljes méret: 209 × 209 mm)
🧱 Készülékház, fedél: UL94 V-0 éghetőségi osztályú műanyag, szürke (RAL 7035, 7F.02 típus)
🎨 Színopció: rendelhető fekete (RAL 9004) kivitelben is (csak 7F.02 típusnál)
🧪 Szűrőosztály (EN 779 szerint): G3, kb. (80…90)% közepes szűrési fok
🌫️ Szűrőosztály (ISO 16890 szerint): ISO coarse 55%
🧵 Szűrő anyaga: műanyagszálas, progresszív felépítésű szűrőbetét
🔥 Hőállóság: a szűrőbetét hőálló +100 °C-ig, önoltó, F1 égési osztály (DIN 53438)
🌡️ Környezeti hőmérséklet-tartomány: –15…+55 °C (beltéri kivitel)
💧 Védettség (EN 60529 szerint): IP54 – por és fröccsenő víz elleni védelem
🛡️ Mechanikai védelem (EN 62262 szerint): IK08 – jó ütésállóság
🏷️ Védettség NEMA szerint (7F.02): 12-es típus
🧰 Beépítési jellemzők: kis beépítési mélység, gyors bepattintós rögzítés (1,0…2,5 mm falvastagságig), csavaros rögzítés is lehetséges
🔁 Karbantartás: a szűrőbetét egyszerűen cserélhető, a fedél lepattintásával könnyen hozzáférhető

________________________________________
Kompatibilis ventilátorok (3-as építési nagyság, 7F.20)
A 7F.02.0.000.3000 kilépő szűrőt úgy tervezték, hogy a ventilátor méretéhez igazodva optimális légáramlást biztosítson. Ehhez a típushoz az alábbi, 3-as építési nagyságú ventilátorok illeszkednek:
Kompatibilis ventilátorsorozatok (általános jelölés):
• 🔗 7F.20.x.xxx.3100 – szűrős ventilátorok, beltéri, szekrénybe befúvó kivitel
Az optimális szellőztetés érdekében a kilépő szűrő építési nagyságának mindig meg kell felelnie a ventilátor építési nagyságának – ennél a cikkszámnál ez a 3-as méret.

________________________________________
Alkalmazási területek
🔥 Szárítókemencék
🧠 Vezérlő panelek
⚡ Vezérlő elosztószekrények
🌬️ Mesterséges szellőztető rendszerek
🧵 Textilipari gépek
📄 Papírfeldolgozó gépek
🏺 Kerámiamegmunkáló gépek
🏭 Egyéb feldolgozó gépek, ipari vezérlőszekrények

________________________________________
Egyéb információk, szerelés, karbantartás
• 🔧 Szerelés: a kilépő szűrő a kapcsolószekrény oldal falába készített, megfelelő kivágásba pattintható be. 1,0…2,5 mm falvastagságig csavar nélkül rögzíthető; ettől eltérő falvastagság vagy rázkódás esetén javasolt a csomagolásban mellékelt csavarok használata.
• 🪛 Rögzítés csavarokkal: csavaros rögzítés esetén először a műanyag fedél eltávolítása, a ház rögzítése, majd a szűrőbetét és a fedél visszahelyezése szükséges.
• 🧼 Szűrőcsere: karbantartásnál a fedél lepattintásával a szűrőbetét gyorsan cserélhető; a rendszeres csere biztosítja a megfelelő légáramot és a porvédelem fennmaradását.
