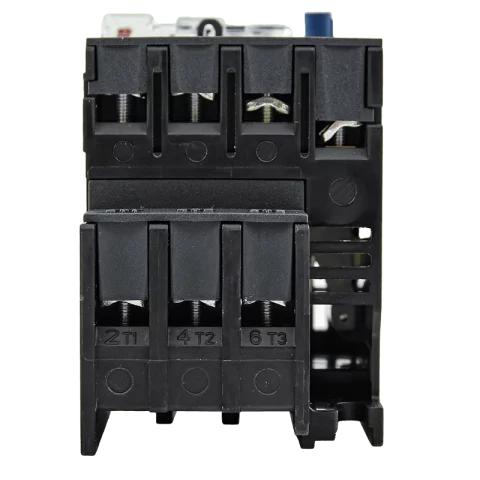

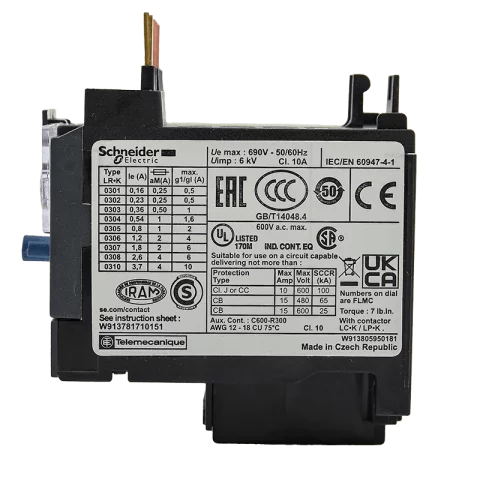

Schneider Hőkioldó 1,8...2,6A LR2K0308 LP4K, LP1K, LC1K, LC7K szériákhoz

Schneider Hőkioldó 1,8.

..2,6A LR2K0308 LP4K, LP1K, LC1K, LC7K szériákhoz.

A Thalassa termékcsalád kiváló minőségű differenciális túlterhelésreléket kínál, melyek ideálisak motorvédelemre. Az alábbiakban részletesen ismertetjük a TeSys LS1 terméket, melynek rövid neve LR3D, valamint a hozzá kompatibilis készülékeket és egyéb jellemzőket.

Thalassa Termékcsalád:

Termék neve: TeSys LS1 (LR3D)

Termék vagy alkatrész típusa: Differenciális túlterhelésrelé

Reléalkalmazás: Motorvédelem

Termék kompatibilitása: LP4K, LC1K, LC7K, LP1K

Hálózat típusa: DC, AC

Túlterhelés kapcsolási osztály: 10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2

Termikus védelem beállítási tartomány: 1,8…2,6 A

Ui névleges szigetelési feszültség:

Betápláló áramkör: 690 V megfelel BS 5424, IEC 60947-1, VDE 0113, CSA C22.2 No 14
Betápláló áramkör: 750 V megfelel VDE 0113
Betápláló áramkör: 600 V megfelel CSA C22.2 No 14
Kiegészítő jellemzők:

Hálózati frekvencia: <= 400 Hz
Szerelési támogatás: Védőrelé alatt, Lemez vagy panel szerelőkészlettel, közdarabokkal, Sín, közdarabokkal
Kiegészítő érintkező összetétel: 1 NO + 1 NC
Ith konvencionális termikus szabad levegő áram: 6 A esetén jelbemenet ENC_A, ENC_B, ENC_I
Ue névleges üzemi feszültség: <= 690 V esetén betápláló áramkör, 6 V AC AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I, 250 V DC DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I
Kapcsolt biztosíték méretezés: 6 A gG for jelbemenet ENC_A, ENC_B, ENC_I conforming to VDE 0660-102, IEC 60947-1
[Uimp] névleges lökő-feszültség állóság: 6 kV
Teljesítmény veszteség pólusonként: 2 W
Fázis meghibásodási érzékenység: Igen megfelel IEC 60947-4-1 § 7-2-1-5-2
Helyi jelzés: Szétkapcsolásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: stop és kézi visszaállítás (nullázás), Választókapcsoló, 2 állásos: kézi vagy automatikus visszaállítás
Csatlakozás típusa: Különböző csavaros csatlakozások különböző kábelméretekhez
Meghúzási nyomaték: 1,3 N.m
Méretek:

Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Egyéb jellemzők:

Nettó súly: 0,145 kg
Környezeti jellemzők:

Szabványok: BS 5424, VDE 0660-102, IEC 60947-1, NF C 68-102
Terméktanúsítványok: UL-Aex, CSA-Ex, UKR
Védőkezelés: TC/TH megfelel IEC 60068-1, TC/TH megfelel DIN 50016
IP védettségi fok: IP2X megfelel MSZ EN 60529
A környezeti levegő hőmérséklete a működéshez: -20…55 °C hőmérséklettel járó jellemzőromlás nélkül, -30…60 °C csökkenéssel
Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
Üzemi magasság: 2000 m hőmérséklettel járó jellemzőromlás nélkül
Tűzellenállási képesség: 850 °C megfelel IEC 60695-2-1
Égésgátlás: V1 megfelel UL 94, Követelmény 2 megfelel NF F 16-102, Követelmény 2 megfelel NF vagy DIN
Mechanikai hibatűrési képesség: Ütések nincs hibaelőidéző feszültség: 10 Gn for 11 ms, Rezgések nincs hibaelőidéző feszültség: 2 Gn vízszintes, 1 Gn függőleges
