Lemezszekrény 800x600x200 IP66 kültéri elosztószekrény Eaton CS-86/200 111706

Lemezszekrény 800x600x200 IP66 kültéri elosztószekrény Eaton CS-86/200 (111706).

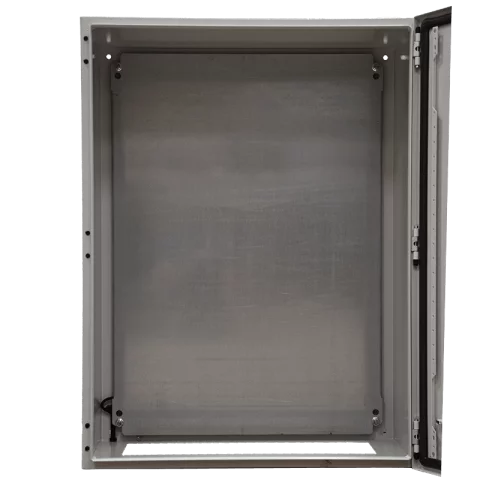

Az Eaton xEffect CS faliszekrény (800×600×200 mm) tágas, por- és vízsugár-álló ház vezérlő- és elosztópanelekhez. A sarkított, peremhegesztett acéllemez kivitel és a körbefutó habosított poliuretán tömítés IP66/IK10 védelmet biztosít; az ajtó 120°-ban nyitható, gyárilag jobb pántolással érkezik, a helyszínen átfordítható. A csomag horganyzott acél szerelőlapot és tömített alsó (kábellap) lemezt is tartalmaz, így a szekrény azonnal szerelhető. Alapzár: 3 mm-es duplatollú kulcs; az ajtóban és a házban M6 földelőcsapok találhatók. Tipikus felhasználás: gépvezérlés, közepes–nagy PLC/IO panelek, motorindítók, HVAC és általános ipari automatizálás.

xEffect CS – 800×600×200 mm (111706, CS-86/200) főbb jellemzők
🏷️ Termékazonosítók: katalógusszám 111706, modellszám CS-86/200, EAN 4015081112654.

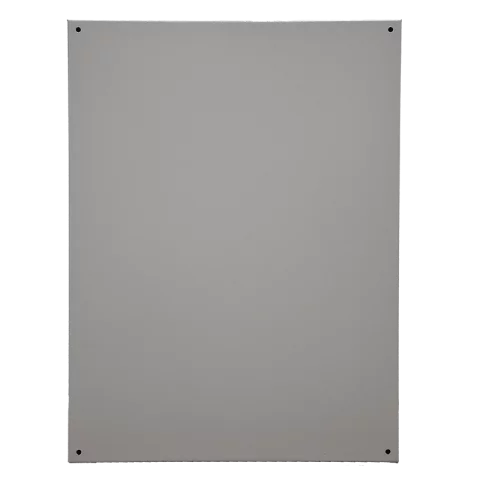

📏 Méretek (HxSzxM): 800 × 600 × 200 mm; szerelőlap 770 × 550 mm; tömeg 31,05 kg.
🛡️ Védelem és ellenállás: IP66 (beltéri), IK10 ütésállóság; UL/CSA Type 1, 12; szellőzőlapokkal IP23.
🧱 Anyag / felület: acéllemez ház, horganyzott acél szerelőlap; porszórt poliészter bevonat RAL 7035 kívül-belül (félstruktúrált); körbefutó PU habtömítés.
📐 Lemezvastagságok: test 1,5 mm, ajtó 1,5 mm, alsó lemez 2,0 mm; szerelőlap 3,0 mm.
🚪 Ajtó és zár: jobb oldali zsanér (felhasználó által átfordítható), 120° nyitási szög; 3 db zsanér; 2 db zár (3 mm double-bit); ajtó teherbírása 25 kg.

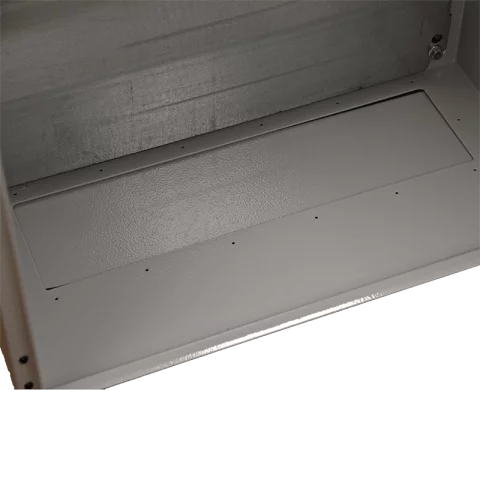

🧰 Szerelés / kábelezés: 9 mm-es hátfali furatkiosztás; alsó kábellap habtömítéssel – kivehető/megmunkálható; M6 menetes földelőcsapok az ajtóban és a házban; F3A peremnyílások száma: 2; peremlap mérete 172 × 432 mm.
💪 Mechanikai terhelhetőség (IEC 62208): szekrény 3250 N, szerelőlap 3000 N, ajtó 250 N; beépített készülékek max. össztömege 325 kg.
🌡️ Környezeti feltételek: üzemi hőmérséklet −25…+40 °C; klímavizsgálatoknak megfelel (IEC 60068-2-78, -2-30).
🔌 Szabványok és tanúsítás: IEC/EN 62208, UL 508A, CSA C22.2 No.14, CE; RoHS (2015/863/EU); UL File E336299 (kategória: NITW).
🧾 Szállítási tartalom / dokumentáció: ház, ajtó, szerelőlap, alsó lemez tömítéssel; IL2521 telepítési útmutató elérhető.

Miért jó választás?
• ✨ Magas IP/IK érték és masszív felépítés – megbízható védelem és stabil szerelési alap.
• 🛠️ Gyors szerelhetőség – szerelőlap és tömített kábellap gyárilag a csomagban; pántolás helyszínen átfordítható.
• 🔧 Rugalmas kábelezés – 2× F3A peremnyílás nagy méretű peremlappal (172 × 432 mm).
• 🌍 Nemzetközi tanúsítások – ideális OEM- és exportprojektekhez.

Biztonsági megjegyzés: a szerelést és üzembe helyezést csak szakképzett villanyszerelő végezheti.
