Lemezszekrény 600x600x300 IP66 kültéri elosztószekrény Eaton CS-66/300 111700

Lemezszekrény 600x600x300 IP66 kültéri elosztószekrény Eaton CS-66/300 (111700).

Az Eaton xEffect CS faliszekrény (600×600×300 mm) robusztus, por- és vízsugár-álló ház vezérlő- és elosztópanelekhez. A sarkított, peremhegesztett acéllemez konstrukció és a körbefutó habosított PU tömítés IP66/IK10 védelmet biztosít; az ajtó 120°-ban nyitható, gyárilag jobb pántolással érkezik, de a helyszínen átfordítható. A csomag horganyzott acél szerelőlapot és tömített alsó (kábellap) lemezt is tartalmaz, így a szekrény azonnal szerelhető. Az alapzár 3 mm-es duplatollú kulccsal működik; az ajtóban és a házban M6 földelőcsapok találhatók. Tipikus felhasználás: gépvezérlés, PLC/IO panelek, motorindítók, HVAC és általános ipari automatizálás.

xEffect CS – 600×600×300 mm (111700, CS-66/300) főbb jellemzők
🏷️ Termékazonosítók: katalógusszám 111700, modellszám CS-66/300, EAN 4015081112593.

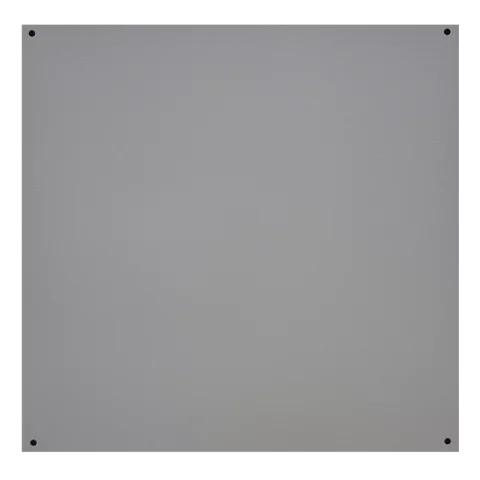

📏 Méretek (HxSzxM): 600 × 600 × 300 mm; szerelőlap 570 × 550 mm; tömeg 25,17 kg.
🛡️ Védelem és ellenállás: IP66 (beltéri), IK10 ütésállóság; UL/CSA Type 1, 12; szellőzőlapokkal IP23.
🧱 Anyag / felület: acéllemez ház; horganyzott acél szerelőlap; porszórt poliészter bevonat RAL 7035 (kívül-belül, félstruktúrált); körbefutó PU habtömítés. Lemezvastagságok: test 1,5 mm, ajtó 1,5 mm, alsó lemez 2,0 mm; szerelőlap 2,0 mm.

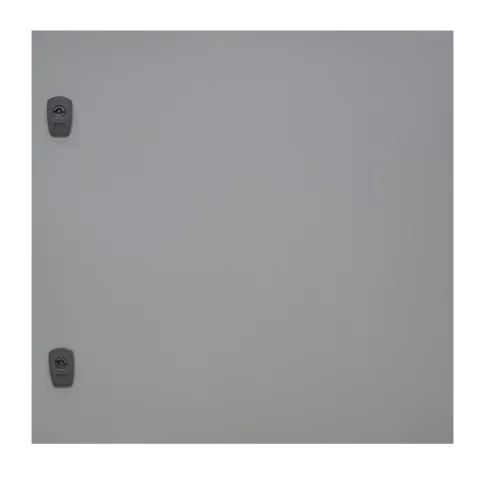

🚪 Ajtó és zár: jobb oldali zsanér (felhasználó által átfordítható), 120° nyitási szög; 2 db zsanér; 2 db zár 3 mm-es duplatollú kulccsal; gyorscserés zsanércsapok; ajtó teherbírása 25 kg.

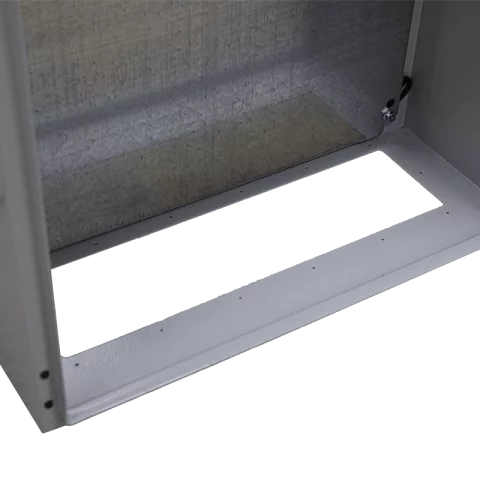

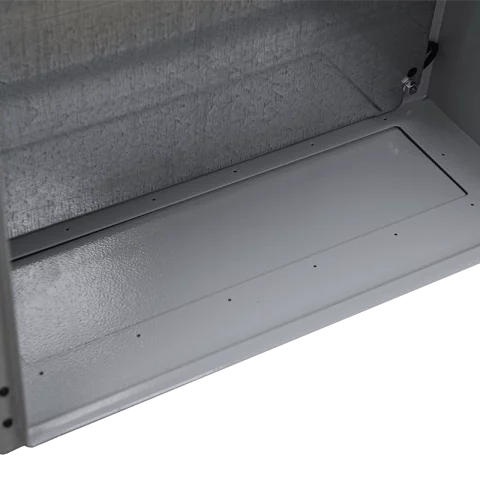

🧰 Szerelés / kábelezés: 9 mm-es hátfali furatkiosztás; alsó kábellap habtömítéssel – kivehető/megmunkálható; M6 földelőcsapok az ajtóban és a házban; F3A peremnyílások száma: 2; peremlap mérete 172 × 432 mm.
💪 Mechanikai terhelhetőség (IEC 62208): szekrény 2750 N, szerelőlap 2500 N, ajtó 250 N; beépített készülékek max. össztömege 275 kg.
🌡️ Környezeti feltételek: üzemi hőmérséklet −25…+40 °C; klímavizsgálatoknak megfelel (IEC 60068-2-78, -2-30).
🔌 Szabványok és tanúsítás: IEC/EN 62208, UL 508A, CSA C22.2 No.14, CE; RoHS (2015/863/EU); UL File E336299 (kategória: NITW).
🧾 Szállítási tartalom / dokumentáció: ház, ajtó, szerelőlap, alsó lemez tömítéssel; IL2521 telepítési útmutató elérhető.

Miért jó választás?
• ✨ Magas IP/IK – megbízható védelem poros vagy nedves ipari környezetben.
• 🛠️ Gyors szerelhetőség – szerelőlap és tömített kábellap gyárilag a csomagban; pántolás a helyszínen átfordítható.
• 🌍 Nemzetközi tanúsítások – ideális OEM- és exportprojektekhez.

Biztonsági megjegyzés: a szerelést és üzembe helyezést csak szakképzett villanyszerelő végezheti.
