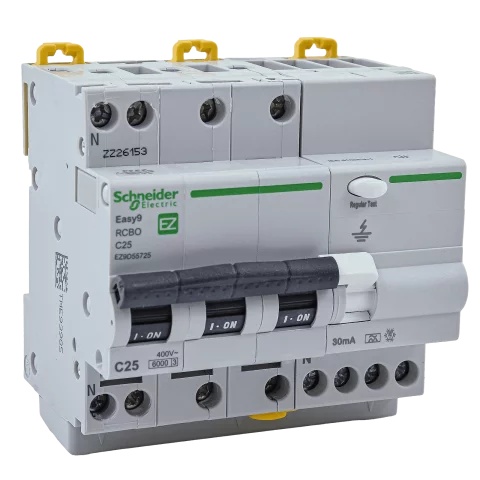

Kombinált Fi relé 3P+N C 25A 30mA 6kA (A) Áramvédő kapcsoló + kismegszakító Schneider EASY9 PRO

Kombinált Fi relé 3P+N C 25A 30mA 6kA (A) Áramvédő kapcsoló + kismegszakító Schneider EASY9 PRO.

Az áramvédős kismegszakító (RCBO) egyetlen készülékben egyesíti a kismegszakító túláram- és rövidzárlatvédelmét, valamint az áram-védőkapcsoló szivárgóáram-védelmét. Hiba esetén így nemcsak a túlterhelés vagy zárlat miatt képes lekapcsolni az áramkört, hanem veszélyes hibaáram érzékelésekor is, ezzel hozzájárulva az áramütés és az elektromos eredetű tüzek kockázatának csökkentéséhez.

Az EZ9D55725 a Schneider Electric Easy9 Pro moduláris készülékcsalád 3P+N pólusú áramvédős kismegszakítója. 25 A névleges árammal, C kioldási karakterisztikával és 30 mA névleges hibaáram-érzékenységgel rendelkezik. Három pólusa túláramvédelemmel ellátott, a nullavezető a készülék bal oldalán helyezkedik el. A termikus-mágneses kioldóegység túlterhelés és rövidzárlat ellen, az integrált A típusú szivárgóáram-védelem pedig szinuszos váltakozó, valamint pulzáló egyenáramú összetevőt tartalmazó hibaáramok esetén biztosít védelmet.

A feszültségfüggetlen szivárgóáram-kioldási technológia külön segédtápellátás nélkül biztosítja a védelmi működést. A készülék 6 kA névleges megszakítóképességgel, érintkezőhelyzet-jelzéssel és egyértelmű ON/OFF állapotjelzéssel rendelkezik. DIN-sínre pattintható kivitele, valamint fésűs gyűjtősínnel való kompatibilitása megkönnyíti a moduláris elosztószekrényekbe történő beépítést.

Műszaki jellemzők:
🏷️ Termékcsalád: Easy9 Pro
🔰 Terméktípus: Áramvédős kismegszakító (RCBO)
🏢 Alkalmazás: Áramköri védelem, túláram-, rövidzárlat- és szivárgóáram-védelem
🔌 Pólusok száma: 3P+N
🛡️ Védett pólusok száma: 3
Ⓝ Nullavezető helyzete: Bal oldalon
⚡ Névleges áram [In]: 25 A
〰️ Hálózat típusa: AC
🌐 Földelési rendszer: TN
⚙️ Kioldóegység: Termikus-mágneses
🌀 Kioldási karakterisztika: C
📈 Mágneses kioldási határ: 5…10 × In
🛡️ Névleges hibaáram-érzékenység [IΔn]: 30 mA
〰️ Áram-védelmi osztály: A típus
⏱️ Hibaáram-kioldás: Pillanatnyi
⚙️ Szivárgóáram-védelmi technológia: Feszültségfüggetlen
💥 Névleges megszakítóképesség [Icn]: 6 000 A @ 400 V AC, 50 Hz
⚡ Névleges üzemi zárlati megszakítóképesség [Ics]: 6 000 A
📊 Korlátozási osztály: 3
🔌 Névleges üzemi feszültség [Ue]: 230 V AC, 50/60 Hz
🎚️ Hálózati frekvencia: 50/60 Hz
🔌 Névleges szigetelési feszültség [Ui]: 400 V
🌩️ Névleges lökőfeszültség-állóság [Uimp]: 4 kV
🔀 Leválasztásra alkalmas: Igen
🟢 Érintkezőhelyzet-jelző: Van
🎛️ Vezérlés: Kapcsolókar
📢 Helyi jelzés: ON/OFF
🔧 Szerelés: Klipszes rögzítés DIN-sínre
🔗 Fésűs gyűjtősín kompatibilitása: Igen
📏 Osztások száma: 10 × 9 mm
📐 Méretek (H × Sz × M): 91 × 90 × 72,5 mm
🎨 Szín: Szürke
🔁 Mechanikai tartósság: 20 000 ciklus
🔂 Elektromos élettartam: 10 000 ciklus
🔗 Csatlakozás: 1–16 mm² merev / 1–10 mm² rugalmas vezeték
✂️ Vezetékcsupaszítás: 11 mm terhelésoldalon / 13 mm felső csatlakozásnál
🔧 Meghúzási nyomaték: 2 N·m
🛡️ IP-védettség: IP20
🌴 Tropikalizáció: 2
💧 Relatív páratartalom: 95% @ 55 °C
🌡️ Üzemi hőmérséklet: –25…+60 °C
❄️ Tárolási hőmérséklet: –40…+85 °C
📜 Szabvány: IEC 61009-2-2

A csatlakozási, szerelési, méret-, tartóssági és környezeti adatokat a termékhez tartozó Schneider Electric adatlap részletezi.
Az A típusú hibaáram-érzékelés miatt az EZ9D55725 olyan áramkörök védelmére is alkalmas, amelyekben elektronikus áramköröket vagy egyenirányítókat tartalmazó fogyasztók működnek. Az A típus a tisztán szinuszos váltakozó hibaáram mellett pulzáló egyenáramú hibaáram érzékelésére is alkalmas.
Az áramvédős kismegszakító megfelelő működését rendszeresen ellenőrizni kell a gyártói előírások és a vonatkozó villamos biztonsági követelmények szerint. A készülék kiválasztását és telepítését minden esetben a hálózat kialakításához, a várható terheléshez és a szükséges védelmi követelményekhez igazítva, szakképzett villanyszerelővel célszerű elvégeztetni.
