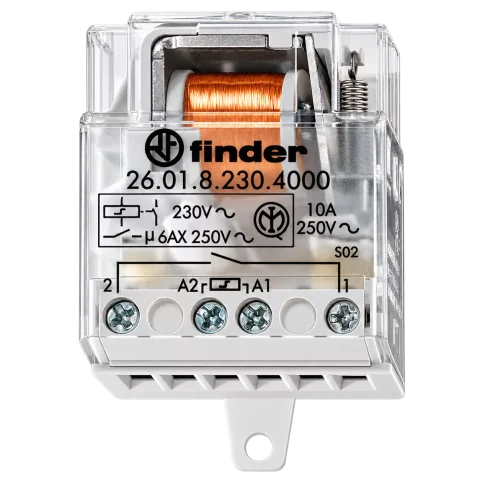

Finder kompakt impulzusrelé 1(NO) záró érintkező 10A 230V Léptető relé 26.01.8.230.4000

Finder kompakt impulzusrelé 1(NO) záró érintkező 10A 230V Léptető relé 26.

01.8.230.4000.

A Finder 26.01.8.230.4000 elektromechanikus léptető relé praktikus megoldás olyan világítási áramkörökhöz, ahol egy vagy több nyomógombbal szeretnénk vezérelni a kapcsolást. Kompakt kialakításának köszönhetően mélyített fali szerelvénydobozba építhető, így ideális választás lakossági és közületi világításvezérlési feladatokhoz, például folyosók, hálószobák vagy nappalik kapcsolásához.
A készülék 1 záróérintkezővel rendelkezik, 10 A tartós határárammal és 230 V AC tekercsfeszültséggel működik. A tekercskör és az érintkezőkör galvanikusan elválasztott, ami biztonságosabb és megbízhatóbb működést biztosít a vezérelt áramkörben. A csavaros csatlakozás egyszerű szerelhetőséget tesz lehetővé, az AgSnO₂, kadmiummentes érintkezőanyag pedig hosszú távú, stabil kapcsolási teljesítményt támogat.

Megbízható világításvezérlés impulzuskapcsolással
A Finder 26-os sorozat léptető reléi nyomógombos világításvezérléshez készültek. A 26.01-es típus egy záróérintkezős kivitel, amely impulzus hatására kapcsolási állapotot vált, így több helyről is kényelmesen vezérelhető ugyanaz a világítási kör.
A 26.01.8.230.4000 változat 230 V AC, 50 Hz tekercsfeszültségű kivitel, amely 184–253 V AC működési tartományban használható. A relé AC-1 szerinti maximális terhelhetősége 2500 VA, AC-15 kategóriában 500 VA, LED-lámpák esetén pedig legfeljebb 300 W terhelés kapcsolására alkalmas a gyártói adatok alapján.
A termék IP20 védettséggel rendelkezik, -40 °C és +40 °C közötti környezeti hőmérsékleten alkalmazható, valamint 0,1 másodperc és 1 óra közötti vezérlőimpulzus-időtartamot támogat.

Főbb jellemzők
⚡ Elektromechanikus léptető, impulzus relé világításvezérléshez
🔘 1 záróérintkezős kivitel, Finder 26.01 típus
🏠 Mélyített fali szerelvénydobozba építhető kompakt kialakítás
🔌 230 V AC, 50 Hz tekercsfeszültség
🛡️ Galvanikusan elválasztott tekercs- és érintkezőkör
🔩 Csavaros csatlakozás az egyszerű bekötéshez
💡 Alkalmas izzó-, halogén-, LED-lámpa, LED-panel és LED-szalag kapcsolására a megadott terhelési határokon belül
♻️ Kadmiummentes AgSnO₂ érintkezőanyag
🌡️ Széles üzemi hőmérséklet-tartomány: -40 °C és +40 °C között
✅ IP20 védettségű kivitel

Specifikáció
🏷️ Típus: Finder 26.01.8.230.4000
⚙️ Terméktípus: elektromechanikus léptető, impulzus relé
🔘 Érintkezők kialakítása: 1 NO, 1 záróérintkező
🔌 Tekercsfeszültség: 230 V AC, 50 Hz
📈 Működési feszültségtartomány: 184–253 V AC
⚡ Tartós határáram: 10 A
🔋 Névleges feszültség: 250 V AC
📊 Maximális terhelhetőség AC-1 szerint: 2500 VA
📊 Maximális terhelhetőség AC-15 szerint: 500 VA
💡 Izzó- és halogénlámpa terhelhetőség: 1800 W
💡 LED-lámpa terhelhetőség: 300 W
⬜ LED-panel terhelhetőség: 600 W
〰️ LED-szalag terhelhetőség: 2000 W
🔦 Kisfeszültségű halogénlámpa vagy LED elektronikus előtéttel: 1000 W
🔽 Legkisebb kapcsolható terhelés: 500 mW
🧩 Érintkezőanyag: AgSnO₂, kadmiummentes
🔋 Névleges tekercsteljesítmény: 4,8 VA
🧲 Tekercsellenállás: 6250 Ω
📉 Névleges tekercsáram: 20 mA
⏱️ Vezérlőimpulzus időtartama: 0,1 s – 1 h
🔁 Mechanikai élettartam: 300 000 ciklus
🔁 Villamos élettartam AC-1 terhelésnél: 100 000 ciklus
🌡️ Környezeti hőmérséklet-tartomány: -40 °C és +40 °C között
🛡️ Védettség: IP20
🔩 Csatlakozás: csavaros
🧰 Meghúzási nyomaték: 0,5 Nm
🔧 Beköthető tömör vezeték: 1 × 2,5 mm² vagy 2 × 1,5 mm²
🔧 Beköthető sodrott vezeték: 1 × 2,5 mm² vagy 2 × 1,5 mm²
📏 Méret: 35,2 × 50,3 × 22,7 mm
📜 Szabvány: EN 60669-1 / EN 60669-2-2
