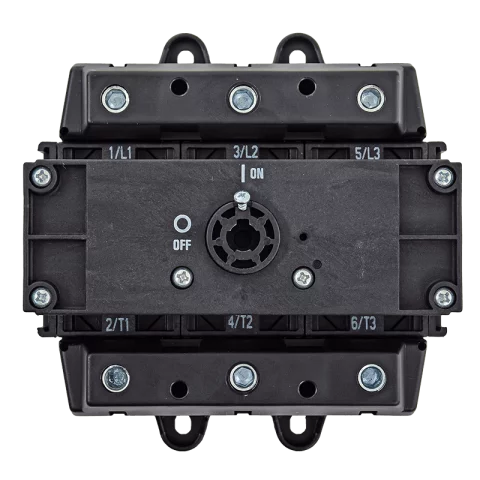

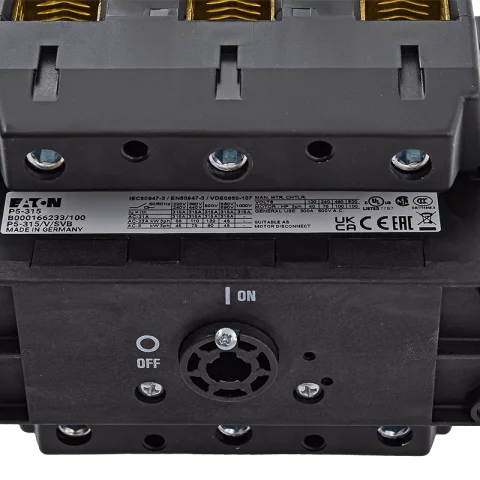

Eaton Beépíthető Tűzeseti főkapcsoló 3P 315A VÉSZ-KI Kuplung+tengely P5-315/V/SVB 280956

Eaton Beépíthető Tűzeseti főkapcsoló 3P 315A VÉSZ-KI Kuplung+tengely P5-315/V/SVB 280956.

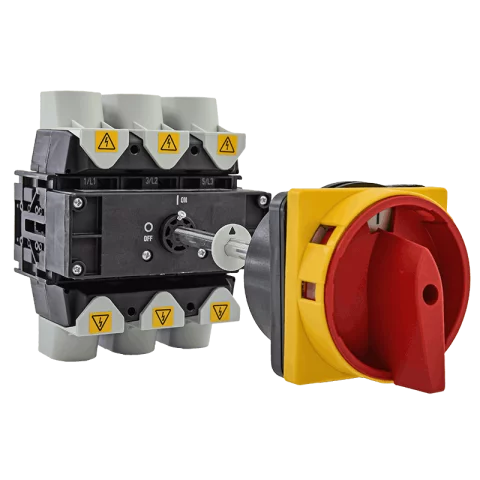

Az Eaton 280956 egy nagy teljesítményű, ipari felhasználásra tervezett 3 pólusú közéépíthető főkapcsoló, amely 315 A névleges áramerősséggel és vészlekapcsolási funkcióval biztosít megbízható leválasztást villamos berendezésekben. A készülék hátsó szerelésű kivitelű, ajtókuplungos működtetéssel, így ideális választás elosztószekrények, gépvezérlő szekrények és ipari kapcsolóberendezések fő leválasztó kapcsolójaként. A jól látható piros forgatókar és sárga reteszelőgyűrű gyors azonosítást tesz lehetővé, ami különösen fontos biztonsági és vészlekapcsolási alkalmazásoknál.

A termék robusztus felépítésének, magas kapcsolási teljesítményének és ipari szabványoknak megfelelő kialakításának köszönhetően kiválóan alkalmazható ott, ahol a biztonságos leválasztás, a nagy áramterhelhetőség és a hosszú élettartam alapvető követelmény. A kapcsoló 0 állásban lakatolható, így karbantartás vagy szervizelés során segít megelőzni a véletlen visszakapcsolást. Az IP65 előlapi védettség pedig lehetővé teszi, hogy a kezelőszerv porosabb vagy igényesebb ipari környezetben is megbízhatóan használható legyen.

Főbb információk
⚙️ Terméktípus: főkapcsoló / vészlekapcsoló funkciós kapcsoló
🔌 Névleges áram: 315 A
🔄 Pólusszám: 3 pólus
🚨 Funkció: vészlekapcsolásra is alkalmas kivitel
🛠️ Szerelés módja: hátsó szerelés
🚪 Működtetés: ajtókuplungos forgatóhajtás
🎛️ Kezelőszerv: piros forgatókar sárga reteszelőgyűrűvel
🔒 Zárhatóság: 0 (OFF) állásban lakatolható
🧱 Előlapi védettség: IP65
🏭 Felhasználás: ipari elosztók, vezérlőszekrények, fő leválasztás, karbantartási leválasztás

Specifikáció
Gyártó: Eaton
Cikkszám: 280956
Modellkód: P5-315/V/SVB
Termékcsalád: Eaton Moeller P5
Terméktípus: főkapcsoló
Kivitel: vészlekapcsoló funkciós főkapcsoló
Pólusszám: 3
Névleges üzemi áram (Iu): 315 A
Névleges üzemi feszültség (Ue): legfeljebb 690 V AC
Impulzusálló feszültség (Uimp): 8000 V AC
Szerelés módja: hátsó szerelés
Beépítési pozíció: tetszőleges
Működtetés: ajtókuplungos forgatóhajtás
Kezelőszerv színe: piros
Kialakítás: piros forgatókar sárga reteszelőgyűrűvel
Lakatolhatóság: 0 (OFF) állásban
Előlapi védettség: IP65
Védettségi osztály: NEMA 12
Mechanikai élettartam: 80 000 kapcsolási művelet
Működési gyakoriság: 50 művelet/óra
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
Biztonságos leválasztás: 440 V AC, érintkezők között, EN 61140 szerint
Alkalmazhatóság: leágazó áramkörökhöz, motorleválasztóként is használható
Minimális környezeti hőmérséklet: -25 °C
Maximális környezeti hőmérséklet: +50 °C
Burkolt üzemi hőmérséklet: -25 °C – +40 °C

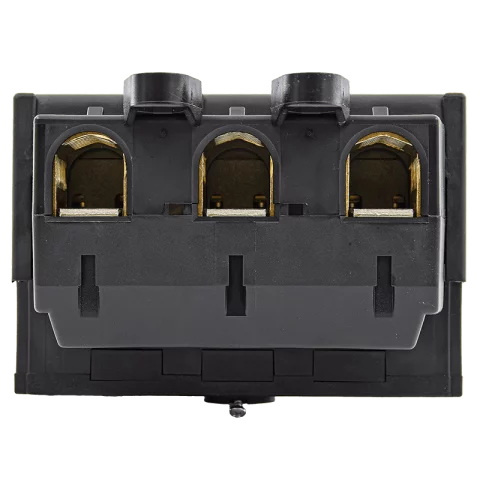

Kapocskialakítás: csavaros csatlakozás
Kapocscsavar mérete: 6 mm imbusz / hatszögkulcs
Meghúzási nyomaték: 16 Nm
Termék mélysége: 150 mm
Termék magassága: 150 mm
Termék szélessége: 130 mm
Tömeg: 2,168 kg

Elektromos jellemzők
⚡ Névleges megszakítóképesség 400/415 V-on: 1650 A
⚡ Névleges megszakítóképesség 500 V-on: 1550 A
⚡ Névleges megszakítóképesség 660/690 V-on: 400 A
⚡ AC-21 névleges üzemi áram 440 V-on: 315 A
⚡ AC-23A névleges üzemi áram 400/415 V-on: 205 A
⚡ AC-23A névleges üzemi áram 500 V-on: 184 A
⚡ AC-3 névleges üzemi áram 400/415 V-on: 138 A
⚡ AC-3 motorteljesítmény 400 V-on: 75 kW
⚡ AC-23A motorteljesítmény 400 V-on: 110 kW
⚡ Névleges feltételes zárlati áram (Iq): 15 kA
⚡ Rövid idejű kiállási áram (Icw): 5,8 kA / 1 s

Csatlakoztatható vezetékek és kapacitás
🔧 1 x 185 mm² tömör vagy sodrott vezető
🔧 1 x 120 mm² érvéghüvelyes hajlékony vezető
🔧 2 x 70 mm² tömör vagy sodrott vezető
🔧 2 x 50 mm² érvéghüvelyes hajlékony vezető
🔧 Rézsín fogadására is alkalmas megfelelő méretben
