Eaton Beépíthető Tűzeseti főkapcsoló 3P 250A VÉSZ-KI Kuplung+tengely P5-250/V/SVB 280942

Eaton Beépíthető Tűzeseti főkapcsoló 3P 250A VÉSZ-KI Kuplung+tengely P5-250/V/SVB 280942.

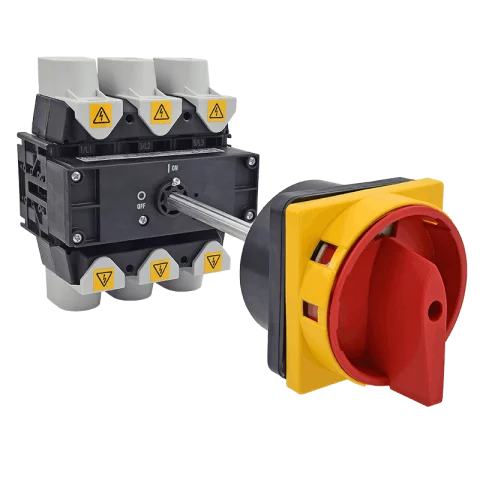

Az Eaton 280942 egy nagy terhelhetőségű, ipari felhasználásra tervezett 3 pólusú főkapcsoló, amely 250 A névleges árammal és vészlekapcsolási funkcióval biztosít megbízható leválasztást különféle villamos rendszerekben. A készülék hátsó szerelésű kivitelű, ajtókuplungos forgatóhajtással, ezért kiváló választás kapcsolószekrények, elosztóberendezések, gépvezérlések és karbantartási leválasztási pontok kialakításához. A jól látható piros forgatókar és sárga reteszelőgyűrű gyors és egyértelmű kezelést tesz lehetővé, ami különösen fontos biztonsági és vészlekapcsolási feladatoknál.

A termék robusztus kialakítása, ipari szabványoknak megfelelő műszaki háttere és hosszú mechanikai élettartama miatt kifejezetten alkalmas olyan alkalmazásokhoz, ahol a megbízhatóság, a nagy áramterhelhetőség és a biztonságos leválasztás alapkövetelmény. A kapcsoló 0 állásban lakatolható, így segít megelőzni a véletlen visszakapcsolást szervizelés vagy karbantartás közben. Az IP65 előlapi védettség pedig biztosítja, hogy a kezelőszerv porosabb vagy nehezebb ipari környezetben is üzembiztosan használható maradjon.

Főbb információk
⚙️ Terméktípus: főkapcsoló / vészlekapcsoló funkciós kapcsoló
🔌 Névleges áram: 250 A
🔄 Pólusszám: 3 pólus
🚨 Funkció: főkapcsolóként, vészlekapcsolóként és szervizkapcsolóként is használható
🛠️ Szerelés módja: hátsó szerelés
🚪 Működtetés: ajtókuplungos forgatóhajtás
🎛️ Kezelőszerv: piros forgatókar sárga reteszelőgyűrűvel
🔒 Zárhatóság: 0 (OFF) állásban lakatolható
🧱 Előlapi védettség: IP65
🏭 Felhasználás: ipari elosztók, vezérlőszekrények, fő leválasztás, karbantartási leválasztás

Felhasználási módja
Az Eaton 280942 elsősorban kapcsolószekrények és ipari elosztók főkapcsolójaként, illetve karbantartási vagy biztonsági leválasztókapcsolóként használható. A kapcsolótest a szekrény belsejébe építhető be, míg a külső oldalon található piros-sárga forgatókar segítségével a rendszer kívülről, az ajtó nyitása nélkül kapcsolható. Ez különösen előnyös olyan helyeken, ahol gyors, jól látható és biztonságos lekapcsolásra van szükség.
A 0 állásban lakatolható kialakítás különösen hasznos, amikor a visszakapcsolás megakadályozása munkavédelmi szempontból elengedhetetlen.

Előnyök
✅ 250 A névleges áram nagyobb terhelésű rendszerekhez
✅ 3 pólusú kivitel ipari leválasztási feladatokra
✅ Vészlekapcsoló funkcióra is alkalmas kialakítás
✅ Jól látható piros-sárga kezelőszerv
✅ 0 állásban lakatolható
✅ IP65 előlapi védettség
✅ Hosszú mechanikai élettartam
✅ Alkalmas főkapcsolónak, szervizkapcsolónak és motorleválasztónak is
✅ Robusztus, ipari felhasználásra tervezett kivitel

Specifikáció

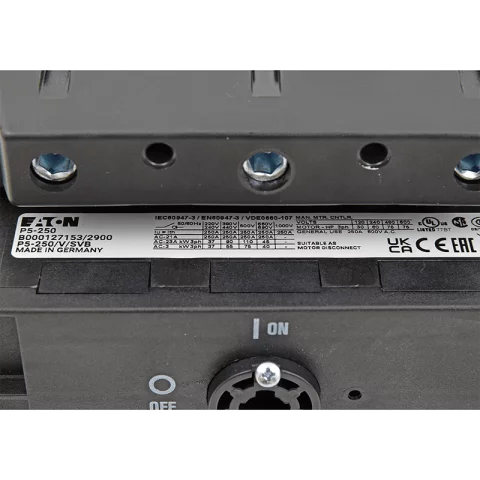

Gyártó: Eaton
Cikkszám: 280942
Modellkód: P5-250/V/SVB
Termékcsalád: Eaton Moeller P5
Terméktípus: főkapcsoló
Kivitel: vészlekapcsoló funkciós főkapcsoló
Pólusszám: 3
Névleges üzemi áram (Iu): 250 A
Névleges üzemi feszültség (Ue): legfeljebb 690 V AC
Névleges impulzusálló feszültség (Uimp): 8000 V AC

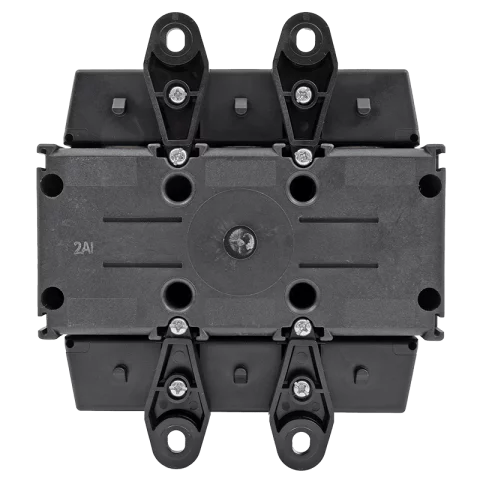

Szerelés módja: hátsó szerelés
Beépítési pozíció: tetszőleges
Működtetés: ajtókuplungos forgatóhajtás
Kezelőszerv színe: piros
Kialakítás: piros forgatókar sárga reteszelőgyűrűvel
Funkció: reteszelhető, vészlekapcsoló funkció
Lakatolhatóság: 0 (OFF) állásban
Előlapi védettség: IP65
Védettségi osztály: NEMA 12
Mechanikai élettartam: 80 000 kapcsolási művelet
Kapcsolási gyakoriság: 50 művelet/óra
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
Biztonságos leválasztás: 440 V AC, érintkezők között, EN 61140 szerint
Alkalmazhatóság: leágazó áramkörökhöz, motorleválasztóként is használható
Minimális környezeti hőmérséklet: -25 °C
Maximális környezeti hőmérséklet: +50 °C
Burkolt üzemi hőmérséklet: -25 °C – +40 °C
Termék mélysége: 150 mm
Termék magassága: 150 mm
Termék szélessége: 130 mm
Tömeg: 2,14 kg

Elektromos jellemzők
⚡ Névleges megszakítóképesség 220/230 V-on: 1600 A
⚡ Névleges megszakítóképesség 400/415 V-on: 1380 A
⚡ Névleges megszakítóképesség 500 V-on: 1250 A
⚡ Névleges megszakítóképesség 660/690 V-on: 400 A
⚡ AC-21 névleges üzemi áram 440 V-on: 250 A
⚡ AC-23A névleges üzemi áram 230 V-on: 126 A
⚡ AC-23A névleges üzemi áram 400/415 V-on: 170 A
⚡ AC-23A névleges üzemi áram 500 V-on: 156 A
⚡ AC-23A névleges üzemi áram 690 V-on: 50 A
⚡ AC-3 névleges üzemi áram 400/415 V-on: 105 A
⚡ AC-3 motorteljesítmény 400/415 V-on: 55 kW
⚡ AC-23A motorteljesítmény 400 V-on: 90 kW
⚡ AC-23A motorteljesítmény 500 V-on: 110 kW
⚡ Névleges feltételes zárlati áram (Iq): 30 kA
⚡ Rövid idejű kiállási áram (Icw): 4,6 kA / 1 s

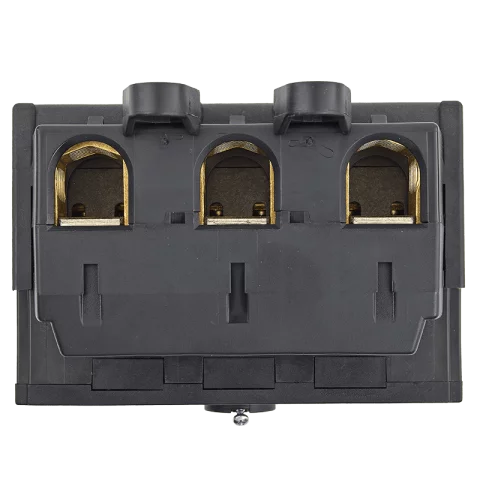

Csatlakoztatható vezetékek és csatlakozás
🔧 1 x 185 mm² tömör vagy sodrott vezető
🔧 1 x 120 mm² érvéghüvelyes hajlékony vezető
🔧 2 x 70 mm² tömör vagy sodrott vezető
🔧 2 x 50 mm² érvéghüvelyes hajlékony vezető
🔧 Rézsín csatlakoztatására is alkalmas megfelelő méretben
🔧 Kapocscsavar: 6 mm belső kulcsnyílású
🔧 Meghúzási nyomaték: 16 Nm
