Csatári Plast PVT-K-L Á-V-H Fm-U 1/3 fázisú komb villanyóra szekrény lábazattal (n.+é+H) földkábeles

Csatári Plast PVT-K-L Á-V-H Fm-U 1/3 fázisú kombinált villanyóra szekrény lábazattal (n.

+é+H) földkábeles

Túlsúlyos, raklapon szállítható termék!

Csatári Plast PVT-K-L Á-V-H Fm-U 1/3 fázisú kombinált villanyóra szekrény lábazattal (n+é+h) földkábeles

PVT-K-L Á-V -H Fm -U - 1 felhasználói hely, 3 mérőóra, földbe telepíthető – önálló lábon álló, közvetlen csatlakozás, földkábeles, M63/80 A

A Pannon Villamos Tokozat (PVT) (Csatári-Jáger Konzorcium) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.ES057 K-L Á-V-H Fm továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

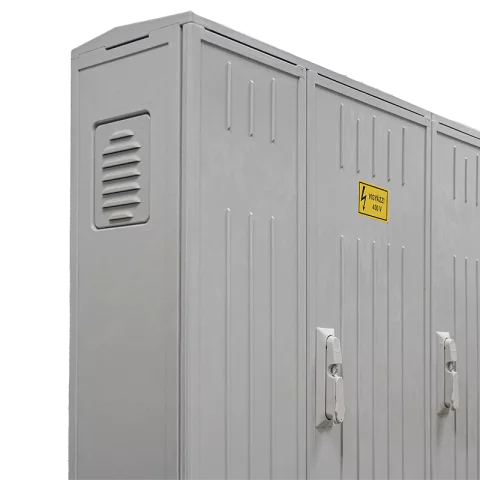

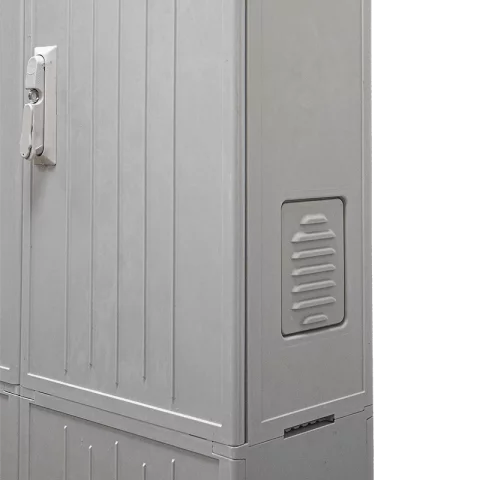

-beépített szellőző, mely segíti a belső páratartalom csökkentését
-új ablak, lakatolófüllel a mérőszekrényen (a fogyasztásmérő kezelésére)
-keskenyebb kivitel (250mm, 320mm helyett)

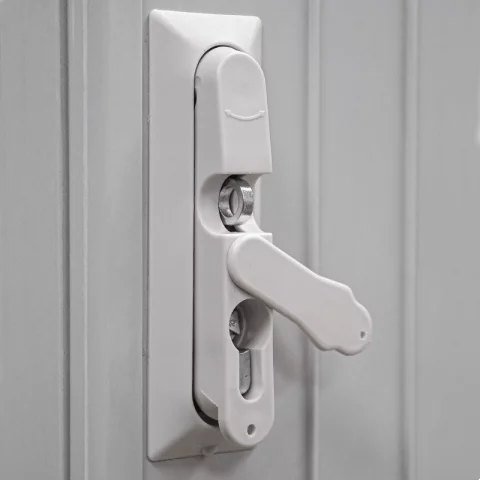

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK10-es ütésállósága révén kültéren biztonságos mérőhelyet kínál akár 3×80 A-ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.

Szerelhető mérőórák:

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A(Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Főréhelyek száma: 3
⚙️ Csatlakozás: Földkábel (K)
📐 Méret: 2015 × 1065 × 250 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK10
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)

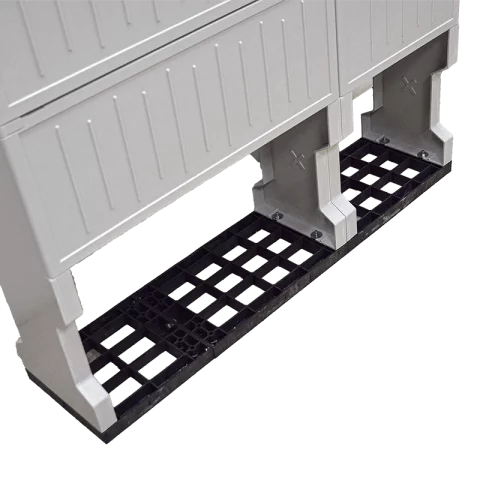

🔧 Elhelyezés: földbe telepíthető – önálló lábon álló (Szabadon álló (Sz))
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 50mm2
🪛 Elmenő mért vezeték keresztmetszete: 35mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

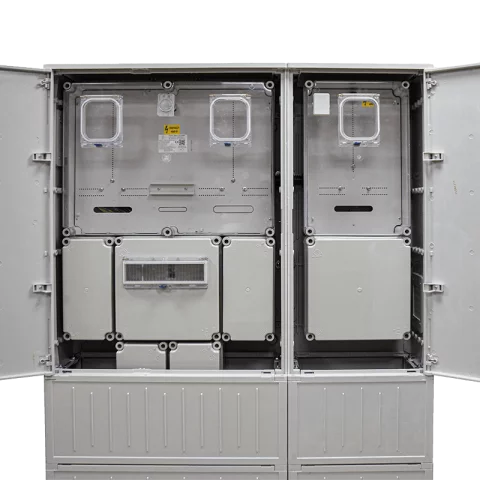

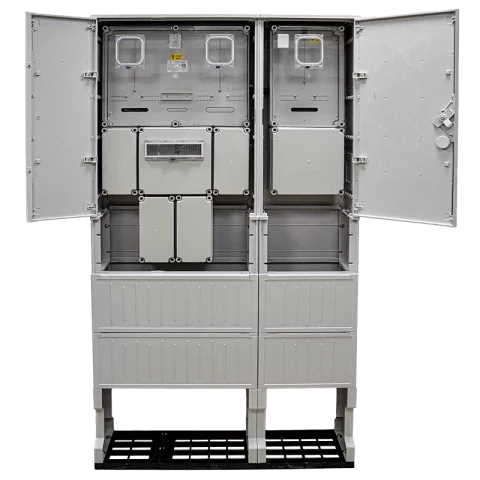

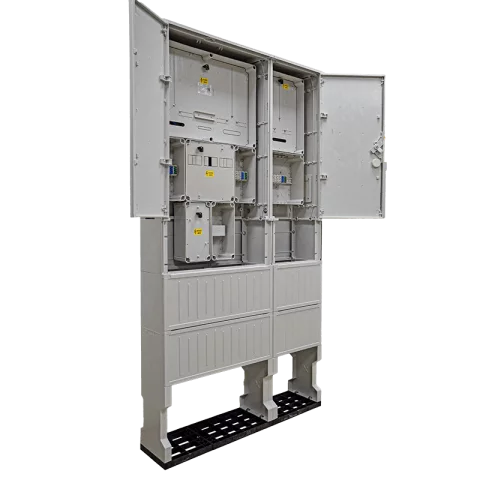

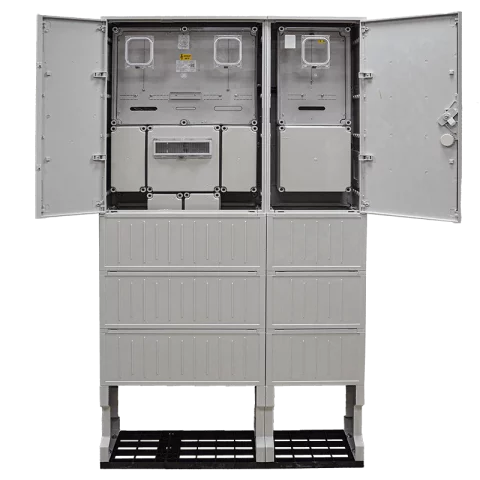

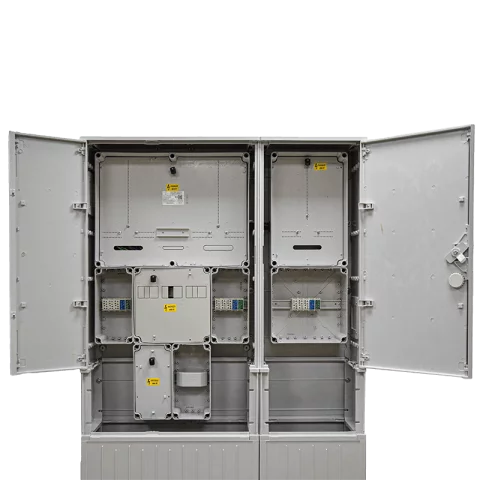

A szekrény összeállítása:
1. PVT-K-L 66x88/25 – Műanyag, lábon álló szekrény
2. PVT-K-L 40x88/25 – Műanyag, lábon álló szekrény

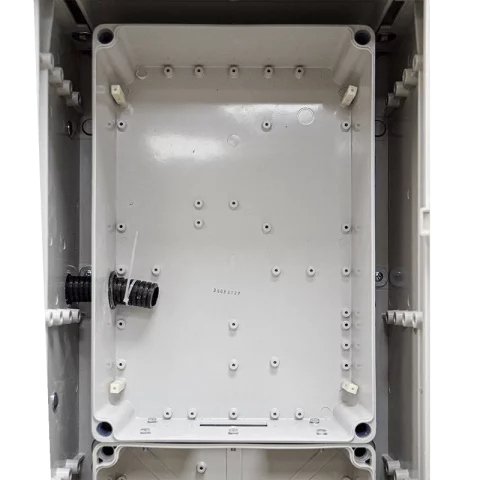

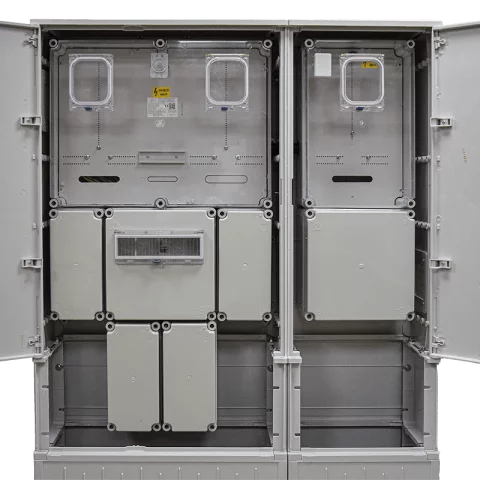

3. 6045 Á-V Fm mérő modul - 600mm x 450mm x 170mm szekrény, átlátszó fedéllel
4. 3045 Fm mérő modul - 300mm x 450mm x 170mm szekrény, átlátszó fedéllel

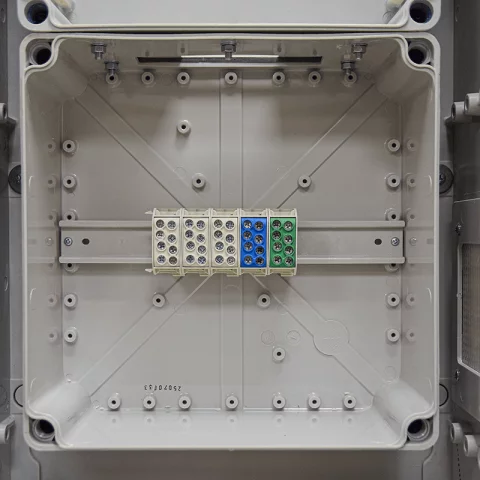

5. 3030 KM3 - méretlen kábelfogadó modul

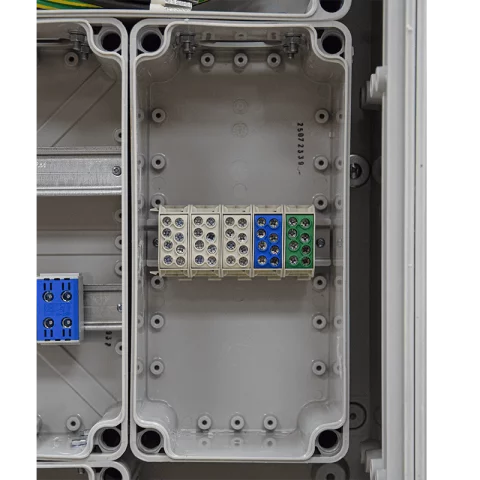

6. 1530 FO-E méretlen kábelfogadó modul

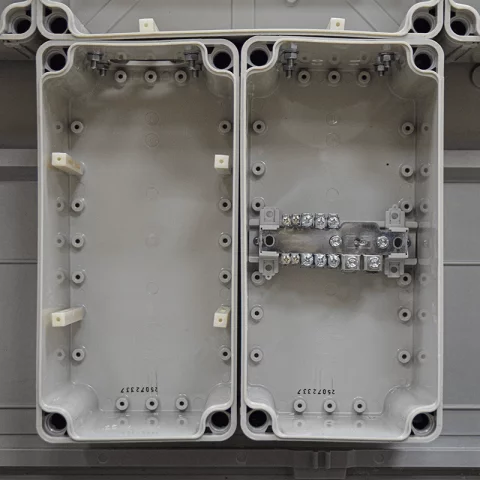

7. 1530 FF földelő modul - 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

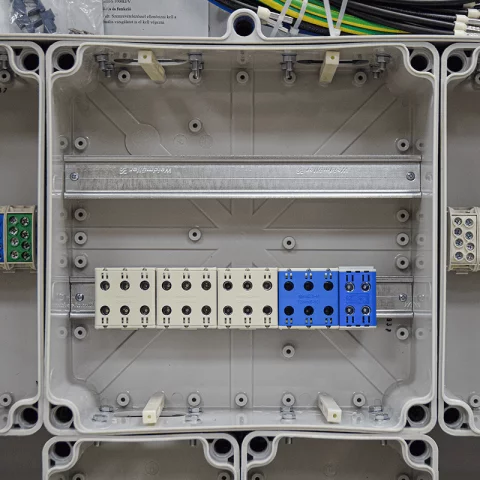

8. 2x 1530 FSK mért csatlakozó modul - 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel
9. 3030 FO mért csatlakozó modul - 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel
10.-11.: JAGER K66/25 és K40/25 magasítók

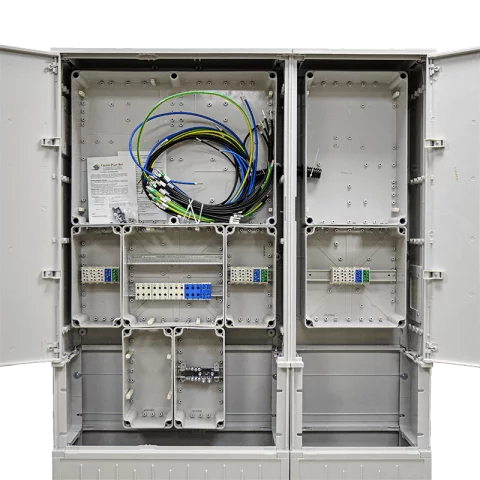

Tartozékok között található többek között:

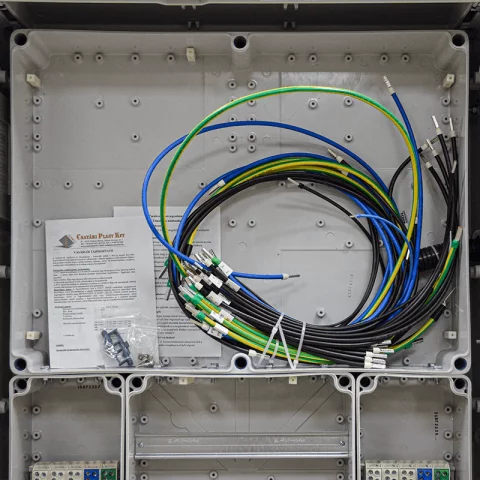

Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!!
Dokumentációk: Darabvizsgálati jegyzőkönyv, EU Megfelelőségi nyilatkozat, Vásárlói tájékoztató, Egyvonalas kapcsolási rajz.

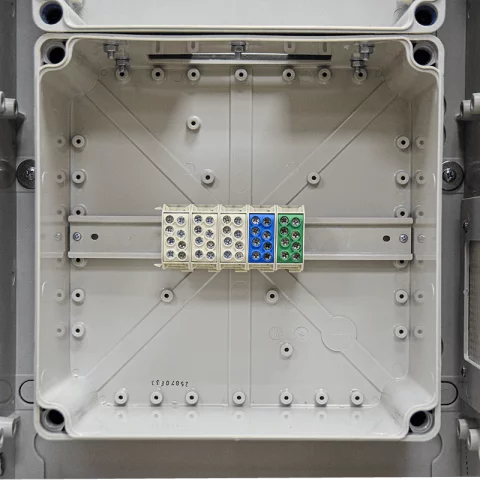

Sorkapcsok, kalapsínek, csavarok, stb.

További opcionális elemekkel kompatibilis.

*Amperbővítéshez opcionális vezetékcsomagok: VCS-149/16 (63 A-ig), VCS-149/25 (80 A).
További információ a meevet oldalán az aktuális rendszerengedélyben található!
