Csatári Plast PVT-K-L Á-V Fm-U 1/3 fázisú kombinált villanyóra szekrény lábazattal (n+é) földkábeles

Csatári Plast PVT-K-L Á-V Fm-U 1/3 fázisú kombinált villanyóra szekrény lábazattal földkábeles

PVT-K-L Á-V Fm -U - 1 felhasználói hely, 2 mérőóra, földbe telepíthető – önálló lábon álló, közvetlen csatlakozás, földkábeles, M63/80 A

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.

ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.ES054 K-L Á-V Fm továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

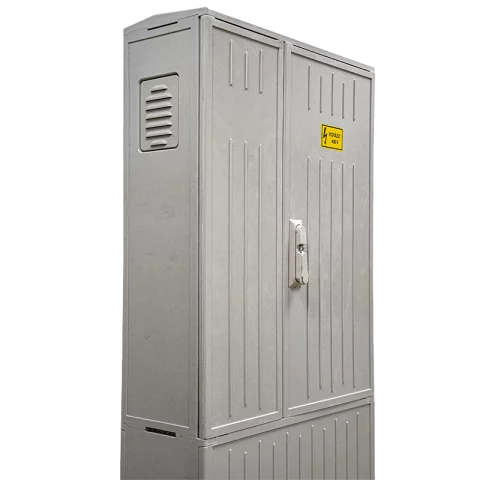

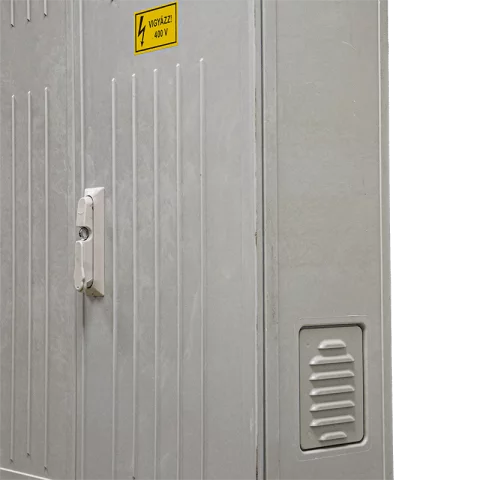

-beépített szellőző, mely segíti a belső páratartalom csökkentését

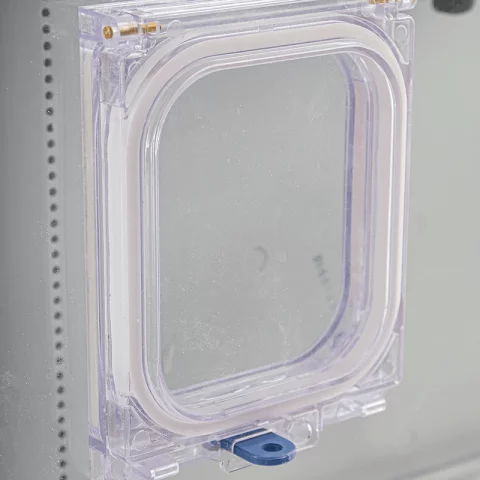

-új ablak, lakatolófüllel a mérőszekrényen
-keskenyebb kivitel (250mm, 320mm helyett)

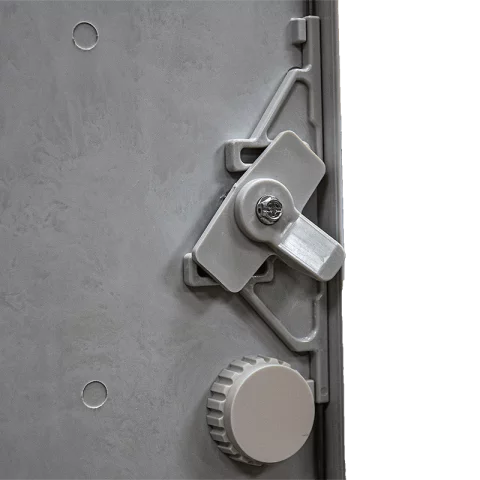

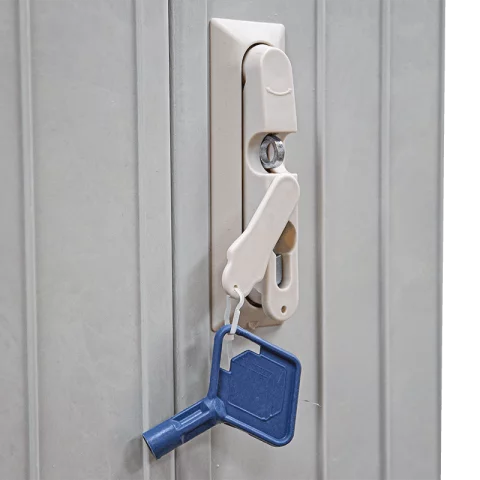

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén kültéren biztonságos mérőhelyet kínál akár 3×80 A ig (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.

Szerelhető mérőórák:

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - Hv32A (Vezérelt H tarifa max.3x32A-es kialakítás), H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A(Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
⚙️ Csatlakozás: Földkábel (K)

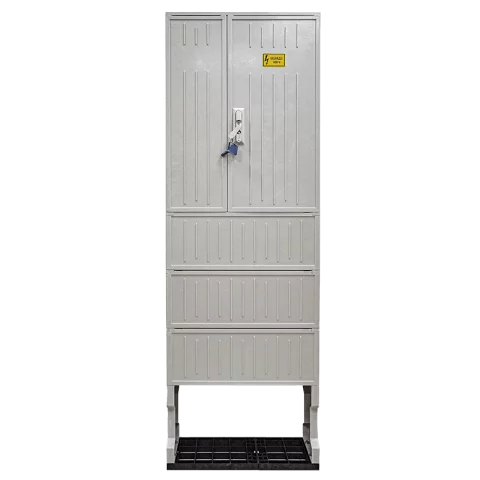

📐 Méret: 2015 × 665 × 250 mm (ma×szé×mé)
☔ IP védelem:: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)

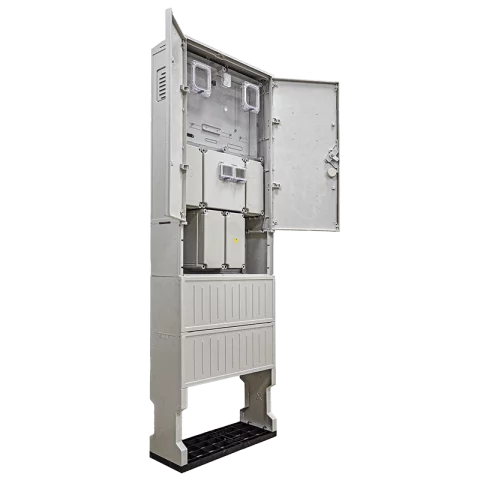

🔧 Elhelyezés: földbe telepíthető – önálló lábon álló
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 50mm2
🪛 Elmenő mért vezeték keresztmetszete: 35mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

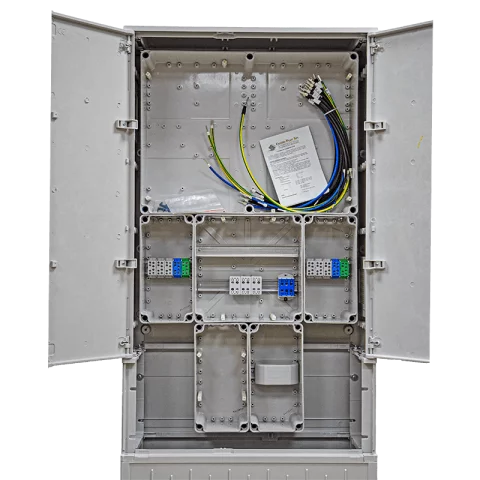

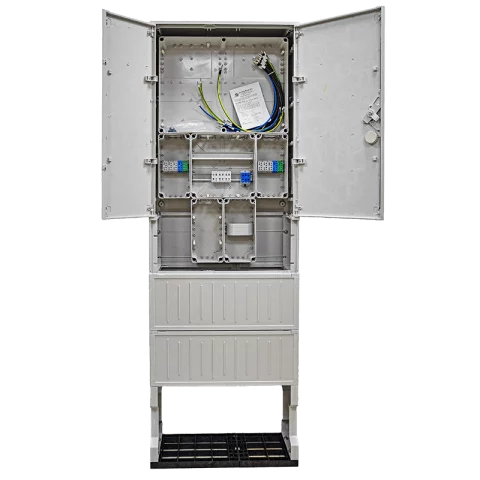

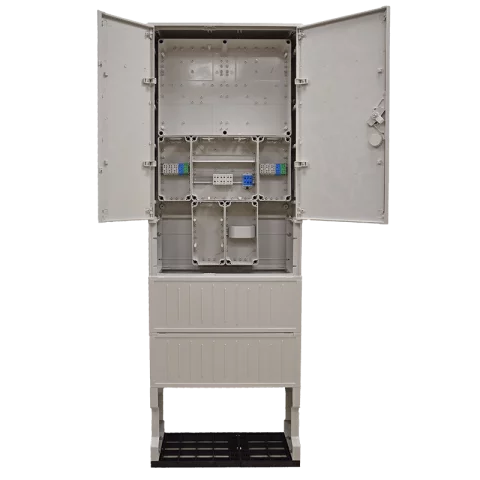

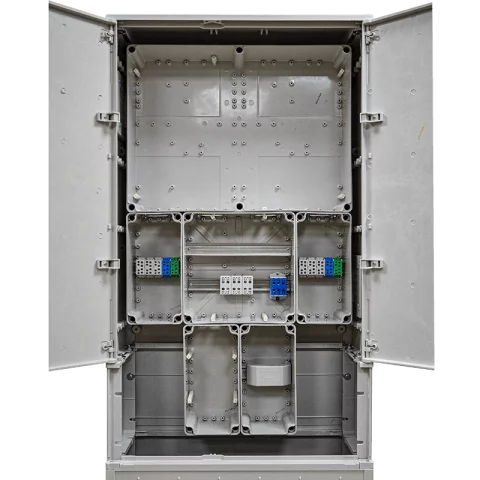

A szekrény összeállítása:
1. PVT-K-L 66x88/25 – Műanyag, lábon álló szekrény

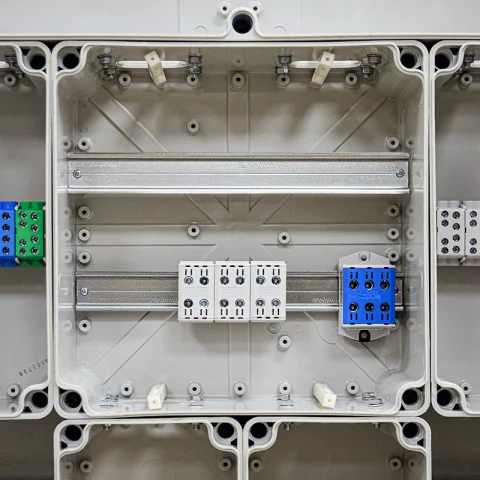

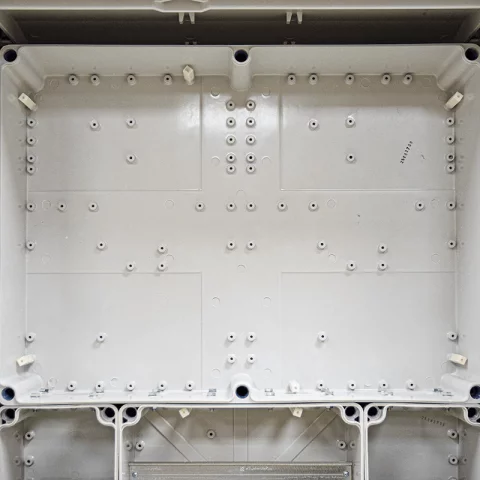

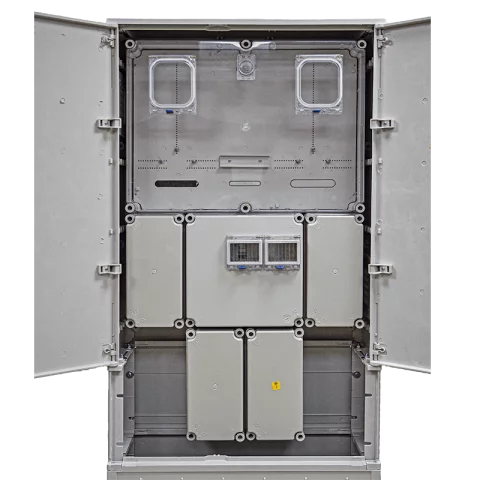

2. 6045 Á-V Fm mérő modul - 600mm x 450mm x 170mm szekrény, átlátszó fedéllel

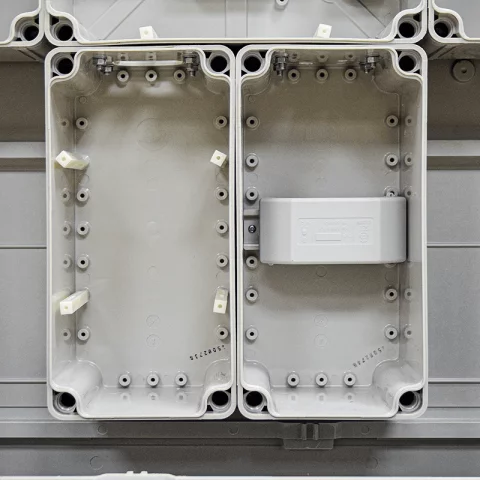

3. 3030 KM2 méretlen kábelfogadó modul - 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

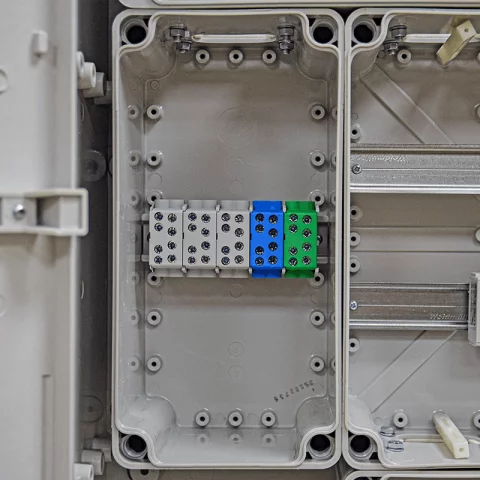

4. 1530 FO-E méretlen kábelfogadó modul - 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

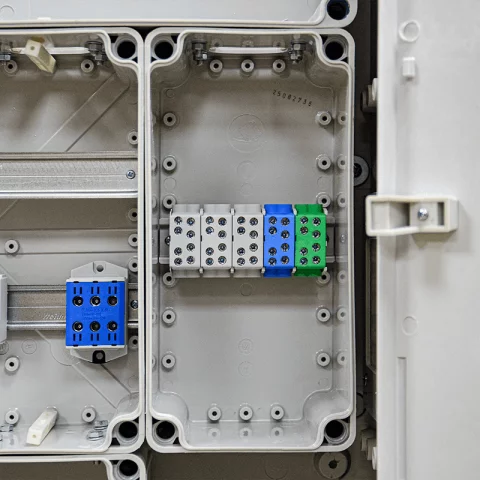

5. 1530 FSK mért csatlakozó modul - 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel
6. 1530 FF földelő modul - 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!!

További információ a meevet oldalán az aktuális rendszerengedélyben található!
