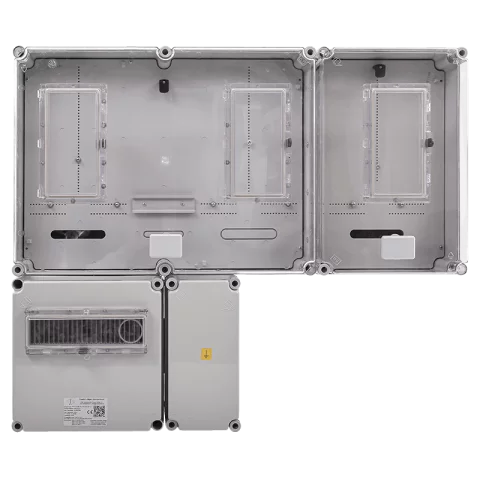

Csatári Plast PVT 7590 Á-V-H Fm-SZ-U 1/3 fázisú kombinált villanyóra szekrény szabadvezetékes

Csatári Plast PVT 7590 Á-V-H Fm-SZ-U 1/3 fázisú kombinált villanyóra szekrény szabadvezetékes.

7590 Á-V-H Fm-SZ-U - Egy felhasználási helyes M63.80A, V32A és H63.80A mérés, szabadvezetékes, felületre szerelt kivitelben, 1 vagy 3 fázisú alkalmazásokhoz.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ Hálózati Kft.; E.ON Dél-dunántúli és E.ON Észak-dunántúli Áramhálózati Zrt.; OPUS Titász Zrt.; MVM Démász Áramhálózati Kft.; MVM Émász Áramhálózati Kft) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E026 7590 Á-V-H Fm-SZ továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

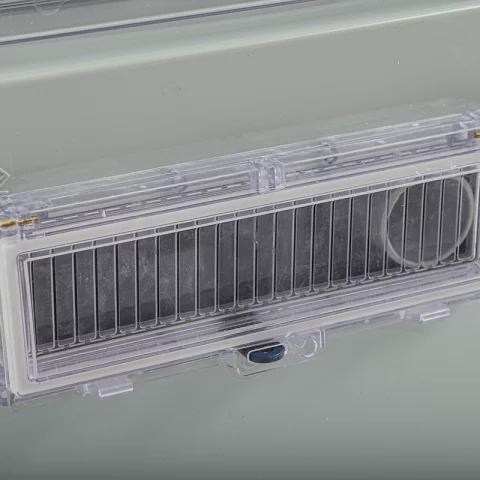

-beépített szellőző, mely segíti a belső páratartalom csökkentését

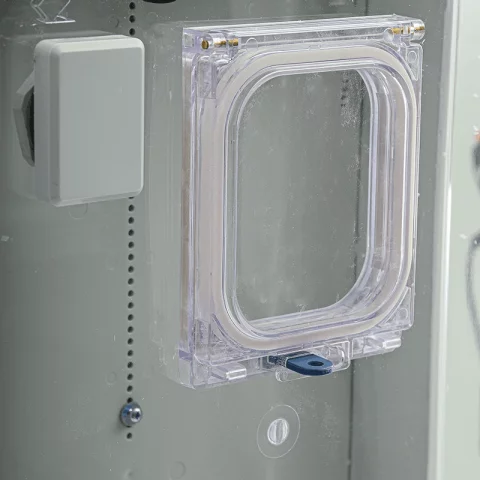

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák (kombinált, 3 mérős kialakítás):

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A(Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑Főréhelyek száma: 3
⚙️ Csatlakozás: Szabadvezeték (Sz)
📐 Méret: 750 × 900 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Üvegszálas poliészter alj, polikarbonát tető; kizárólag UV stabilizált műanyagokból készült.

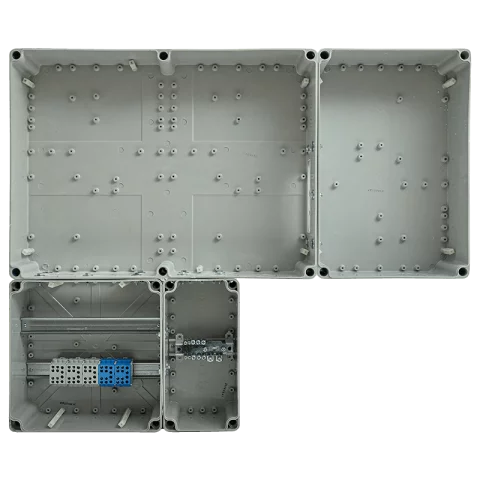

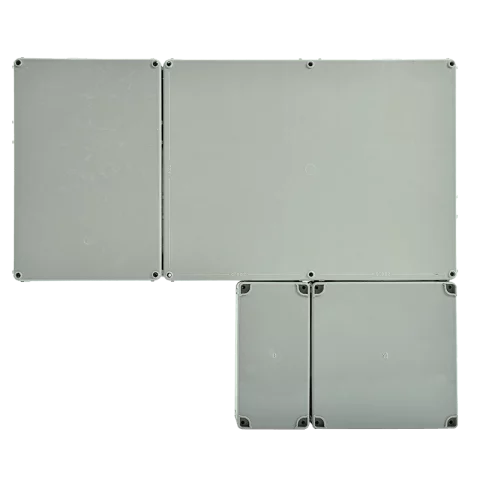

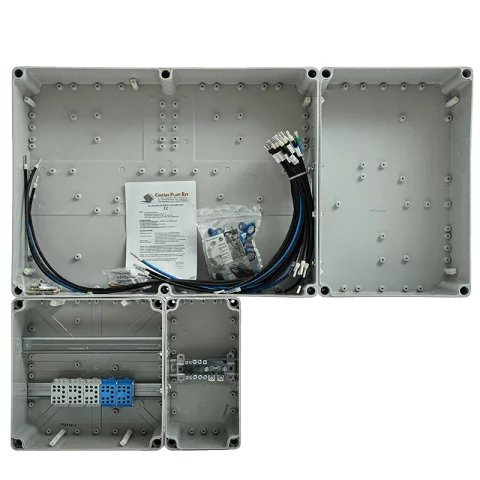

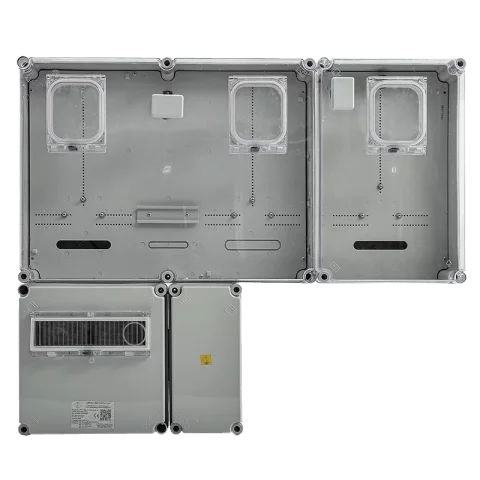

A szekrény összeállítása:
1. 6045 Á-V Fm mérő modul: 600mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel
2. 3045 Fm mérő modul: 300mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel

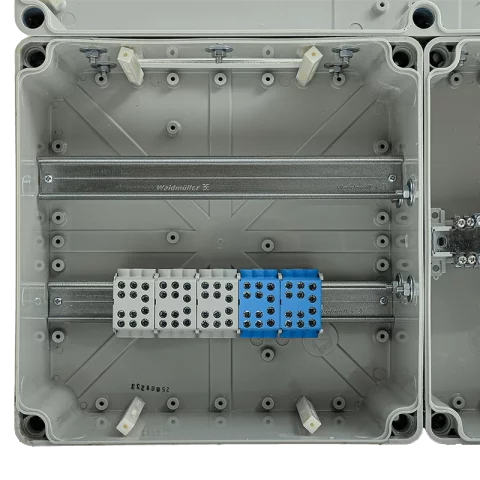

3. 3030 KM3 méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

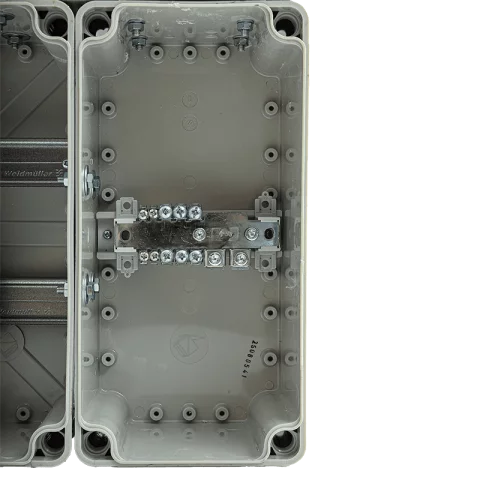

4. 1530 FF Földelő modul: 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

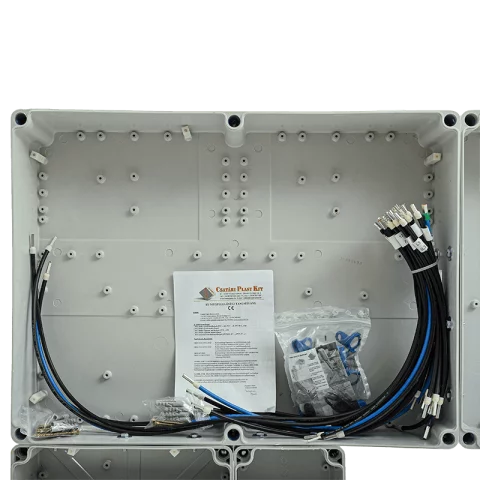

Tartozékok között található többek között:
-Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig
-Egységcsomag 1.: PVT csavar lakatolófül 6db
-Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 8-8db
-Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)

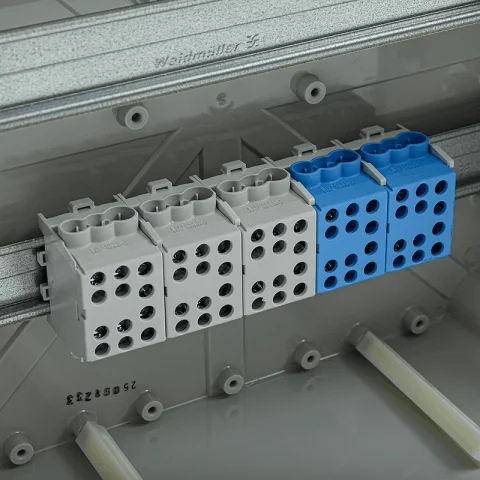

-kalapsínek, sorkapcsok, stb.

*Vezetékcsomagok 32A felett: VCS-127/16 (1×16 mm², 32 A felett 63 A-ig), VCS-127/25 (1×25 mm², 80 A)
További információ a meevet oldalán az aktuális rendszerengedélyben található!
