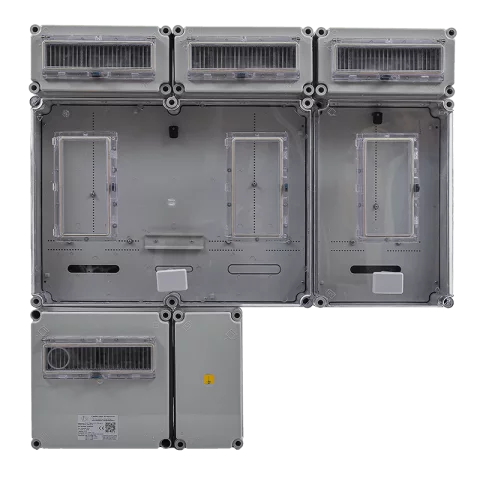

Csatári Plast PVT 7590 Á-V-H Fm-SZ ÁK-U 1/3 fázisú kombinált villanyóra szekrény 12m szabadvezetékes

Csatári Plast PVT 7590 Á-V-H Fm-SZ ÁK-U 1/3 fázisú kombinált villanyóra szekrény 12m szabadvezetékes.

7590 Á-V-H Fm-SZ-ÁK-U - 1 felhasználói hely, közvetlen csatlakozás, szabadvezetékes, M63.80A, V32A és H63.80A mérés, 3 db 1530 ÁK 12 NÁF fogyasztói elosztóval.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ Hálózati Kft.; E.ON Dél-dunántúli Áramhálózati Zrt.; E.ON Észak-dunántúli Áramhálózati Zrt.; OPUS Titász Zrt.; MVM Démász Áramhálózati Kft.; MVM Émász Áramhálózati Kft.
) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E026 7590 Á-V-H Fm-SZ ÁK továbbfejlesztett verziója, 3 db 1530 ÁK 12 NÁF fogyasztói elosztóval.
Főbb változások az előző generációhoz képest:

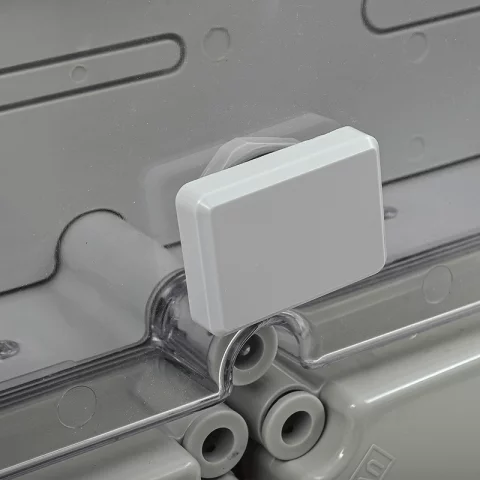

-beépített szellőző, mely segíti a belső páratartalom csökkentését

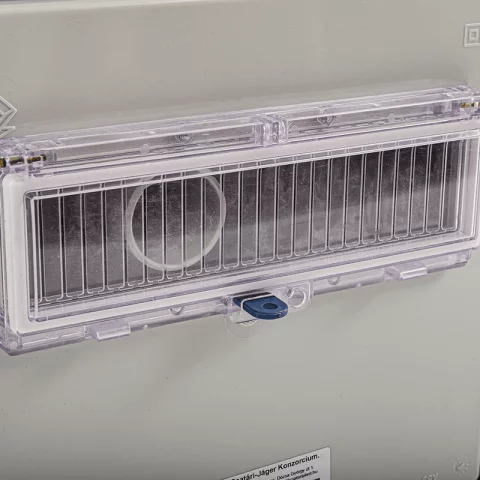

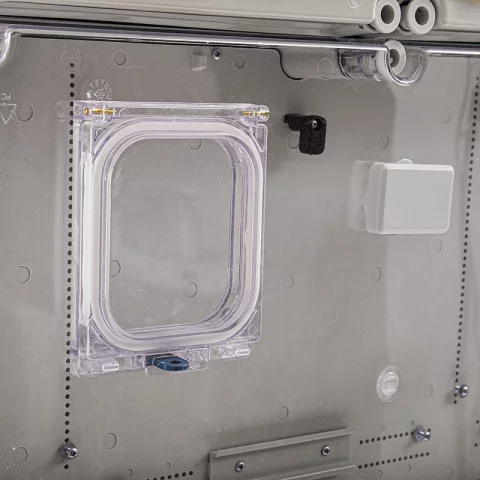

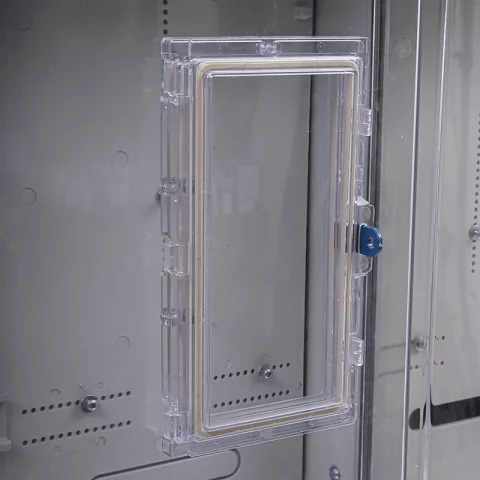

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák (kombinált, 3 mérős kialakítás):

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A(Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Főréhelyek száma: 3
⚙️ Csatlakozás: Szabadvezeték (Sz)
📐 Méret: 900 × 900 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

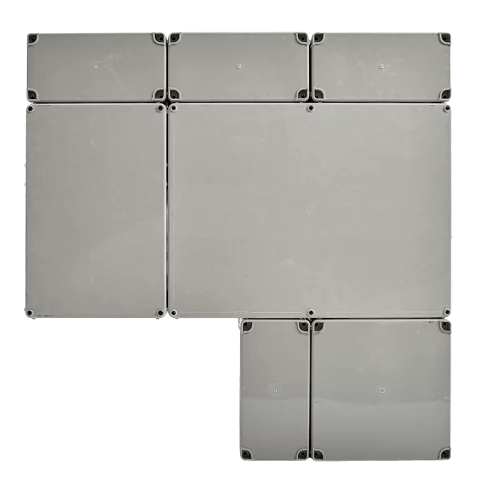

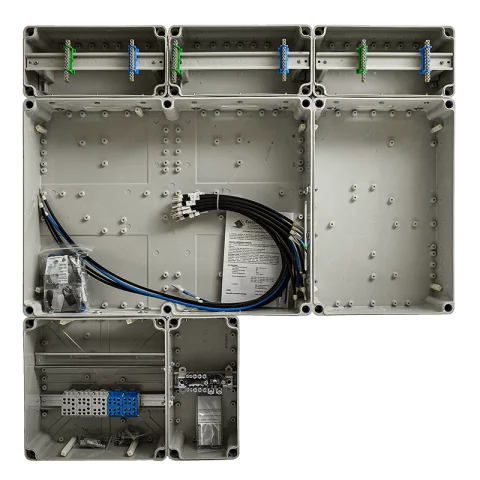

A szekrény összeállítása:

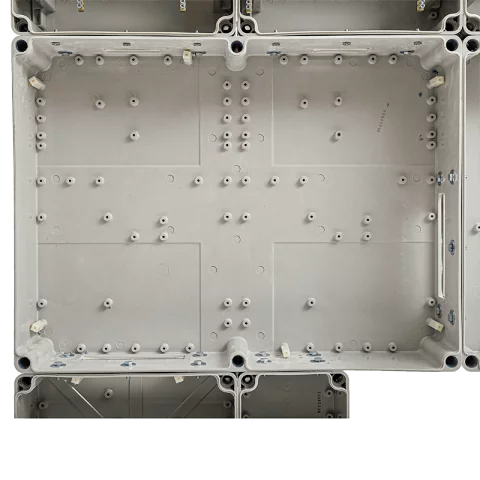

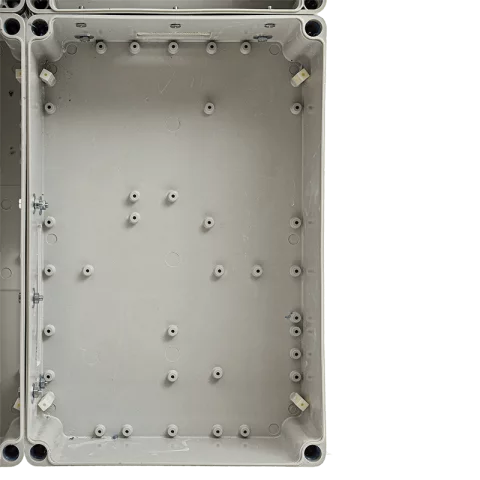

1. 6045 Á-V Fm mérő modul: 600mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel
2. 3045 Fm mérő modul: 300mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel

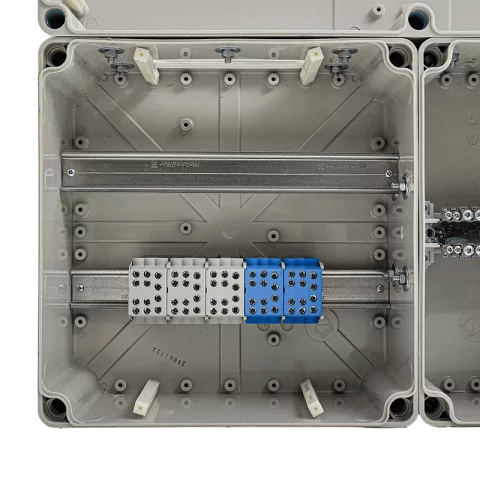

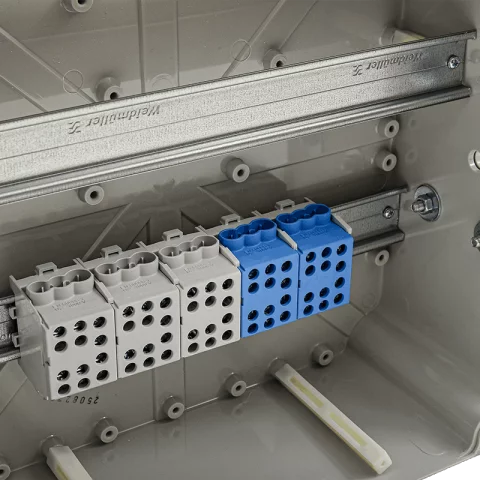

3. 3030 KM3 méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

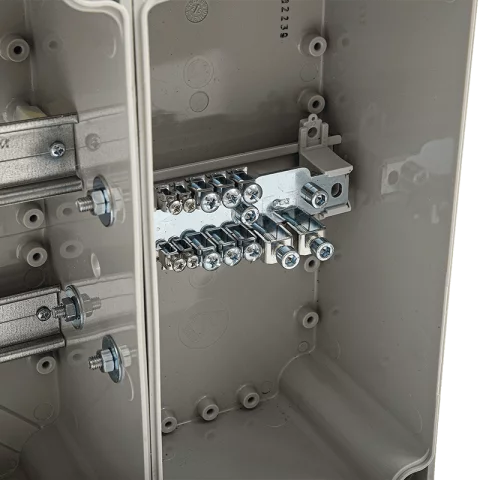

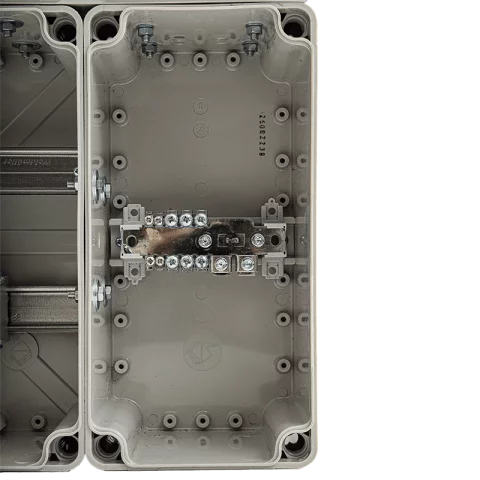

4. 1530 FF Földelő modul: 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

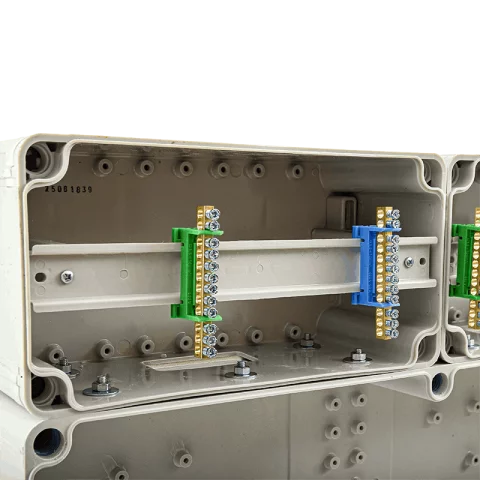

5. 3db - 1530 ÁK 12 NÁF mért oldali elmenő elosztó 150mm x 300mm x 170mm, nem átlátszó fedéllel, lakatoló füllel


Tartozékok között található többek között:
-Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig (cikkszáma: VCS-127/10)
-Egységcsomag 1.: PVT csavar lakatolófül 6db
-Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 8-8db
-Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)
-PVT A50 Csőadapter
-Dokumentumok

*Opcionális bővítő elemek között szerepel pl:
VCS-127/16 cikkszámú vezeték csomag - H07V-K 1x16mm2, 32A felett, 63A-ig
VCS-127/25 cikkszámú vezeték csomag - H07V-K 1x25mm2, 80A

További információ a meevet oldalán az aktuális rendszerengedélyben található!
