Csatári Plast PVT 3075 Fm-SZ-U 1/3 fázisú villanyóra szekrény 80A szabadvezetékes CSP24.E123

Csatári Plast PVT 3075 Fm-SZ-U 1/3 fázisú villanyóra szekrény 80A szabadvezetékes CSP24.

E123.

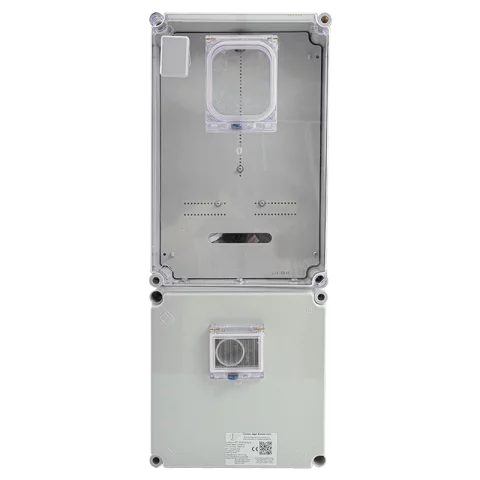

3075 Fm-Sz-U - 1 felhasználói hely, közvetlen csatlakozás, M63/80 A

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E016 3075 Fm-SZ továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

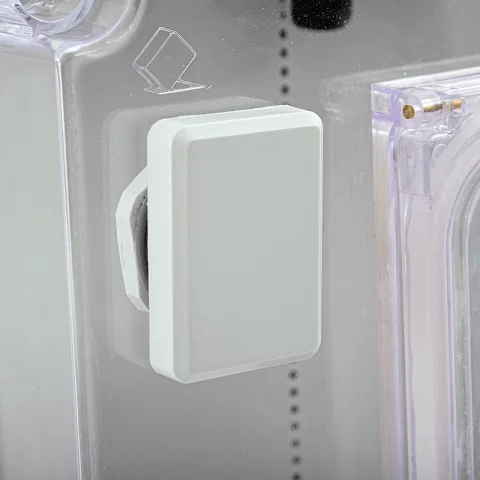

-beépített szellőző, mely segíti a belső páratartalom csökkentését

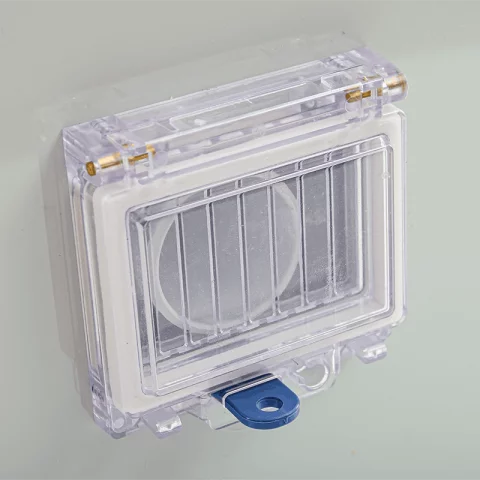

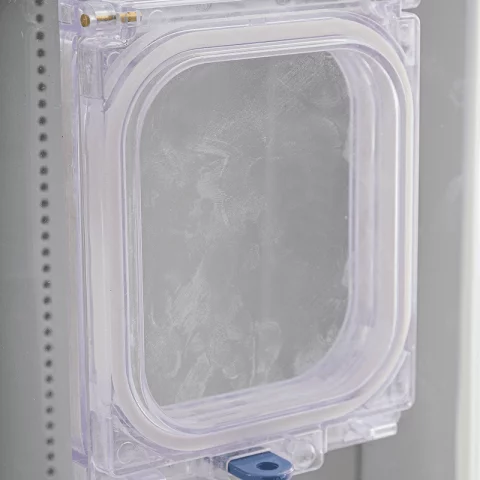

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A-ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák:

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. H vagy GEO tarifa - H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás) MVM ellátási területen jelenleg vezérelt H tarifa (Hv) van használatban, oda nem megfelelő ez a szekrény!
3. Autótöltő - M63.80A (M tarifa max.3x63A és 3x80A-es kialakítás) MVM ellátási területen vezérlő készülékkel (Mv) szerelt, oda nem megfelelő ez a szekrény!
4. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
⚙️ Csatlakozás: szabadvezetékes (SZ) - Légkábeles csatlakozás
📐 Méret: 750 × 300 × 205 mm (ma×szé×mé)
☔ IP védelem:: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

A szekrény összeállítása:

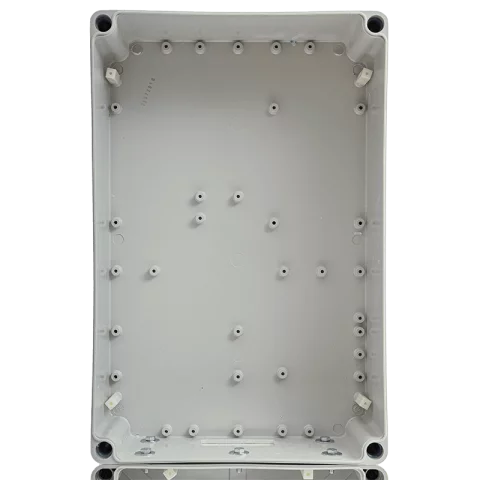

1. PVT 3045 Fm mérő modul: 300mm x 450mm x 170mm szekrény, átlátszó fedéllel, szellőzővel, ablakkal, lakatoló füllel

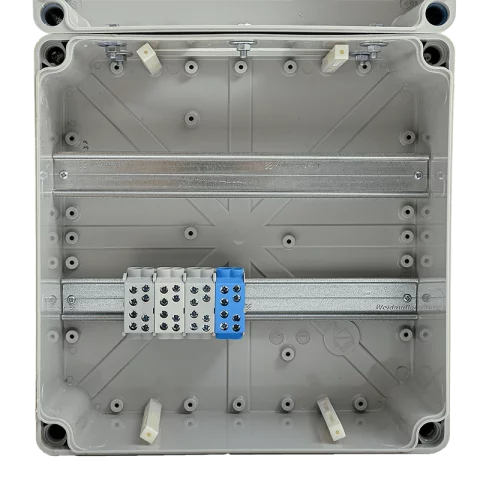

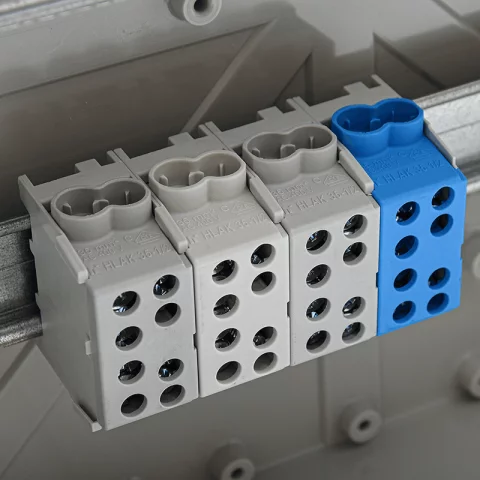

2. 3030 KM1 Méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

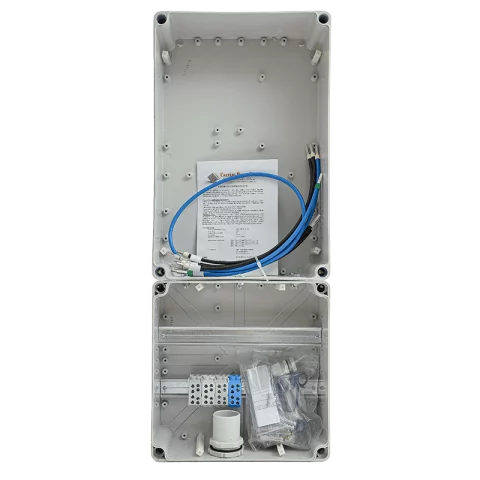

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!! (Cikkszáma: VCS-123/10)
Egységcsomag 1.: PVT csavar lakatolófül
Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 4-4db
Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)
Tömszelence: PG 13,5
Csőadapter: A50 PVT

*Az alapkivitel 10 mm²-rel 32 A-ig készre szerelt (VCS-123/10), 63 A-ig VCS-123/16, 80 A-ig VCS-123/25 vezetékcsomag kell (opció)!
További információ a meevet oldalán az aktuális rendszerengedélyben található!
