Csatári Plast PVT 3060 Fm-SZ 1/3 fázisú villanyóra szekrény szabadvezetékes

Csatári Plast PVT 3060 Fm-SZ 1/3 fázisú villanyóra szekrény szabadvezetékes.

3060 Fm-SZ - 1 felhasználói hely, közvetlen csatlakozás, légkábeles, M63A. A típus Direkt TCS1 (1T mérés); a névleges feszültség 3×230/400 V, 1- vagy 3-fázisú mérőhelyek kialakításához.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2024-es, új rendszerengedélyes termék.
Főbb változások az előző generációhoz képest:

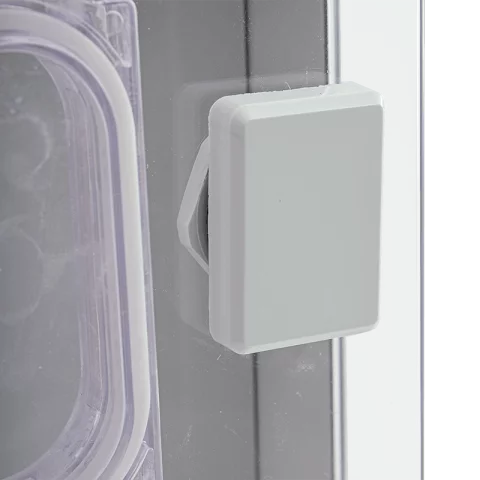

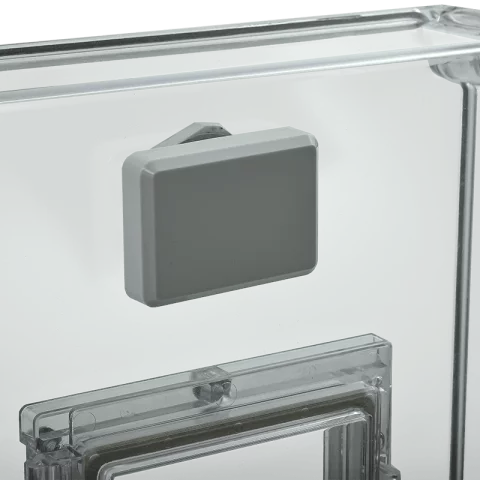

-beépített szellőző, mely segíti a belső páratartalom csökkentését

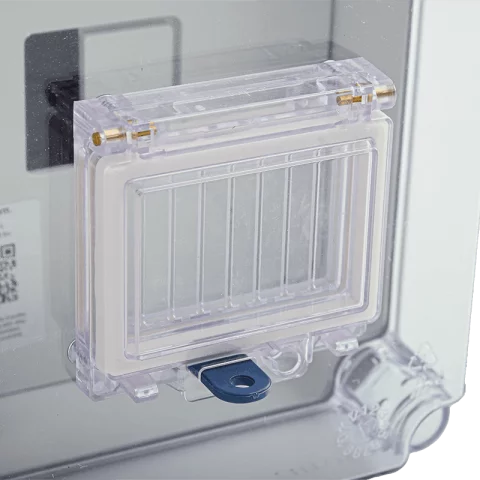

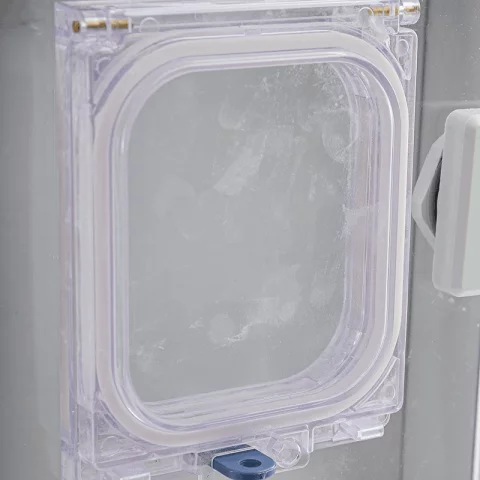

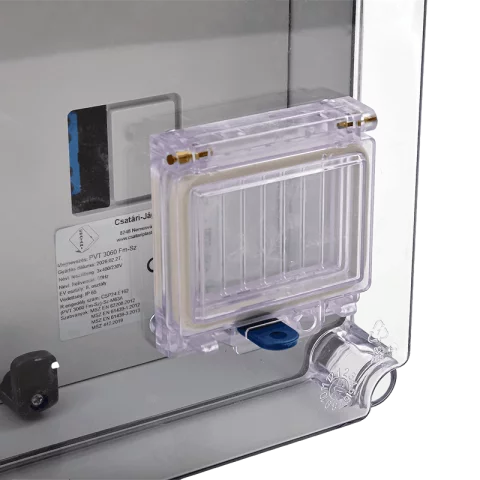

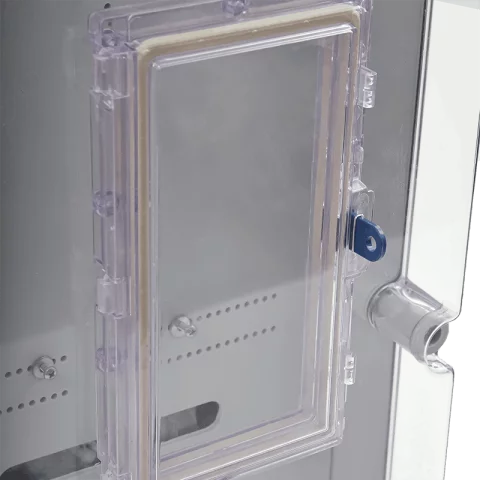

-új ablak, lakatolófüllel
-kompaktabb méret

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 63A-ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák: „Árszabás”:
1. Mindennapszaki - M63 (Mindennapszaki max.3x63A-es kialakítás)
2. H vagy GEO tarifa - H63A (H tarifa max.3x63A) MVM ellátási területen jelenleg vezérelt H tarifa (Hv) van használatban, oda nem megfelelő ez a szekrény!
3. Autótöltő - M63.80A (M tarifa max.3x63A és 3x80A-es kialakítás) MVM ellátási területen vezérlő készülékkel (Mv) szerelt, oda nem megfelelő ez a szekrény!
4. Inverter - M63A (Mindennapszaki max.3x63A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑Főréhelyek száma: 1
⚙️ Csatlakozás: Szabadvezeték (Sz)
📐 Méret: 600 × 300 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

A szekrény összeállítása:

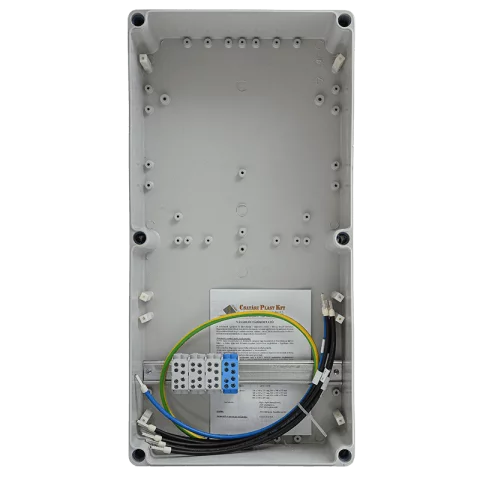

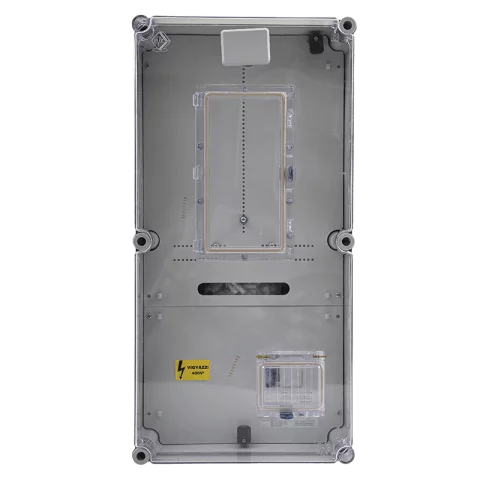

1. 3060 Fm mérő modul: 300mm x 600mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel


Tartozékok között található többek között:
-Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig
-Egységcsomag 1.: PVT csavar lakatolófül 2db
-Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 4-4db
-Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)

Opcionális elemekkel kiegészíthető (nem tartozékok):
PG tömszelencék, VCS-123/16 vezetékcsomag (32 A felett), SD-3060-FM sodrony (kizárólagos őrizethez), többféle mért/méretlen doboz (PVT 1530/3030/3045/3060 ÁK, FSK; FO-E), valamint földelő doboz (PVT 1530 FF, CSPF-1616).

*32 A felett, 63 A-ig a VCS-123/16 (H07V-K 1×16 mm²) vezetékcsomag szükséges, míg a gyári alap VCS-123/10 (1×10 mm²) 32 A-ig alkalmazható.
További információ a meevet oldalán az aktuális rendszerengedélyben található!
