Csatári Plast mérő modul PVT 3045 Fm M63.80A CSP21 szériás szekrényekhez

Csatári Plast mérő modul PVT 3045 Fm M63.

80A CSP21 szériás szekrényekhez.

PVT 3045 Fm – fogyasztásmérő szekrény bővítő modul (méréshez, 1F/3F mérőhöz, mindennapszaki 80 A)

FONTOS!
Nem önállóan használható mérőszekrény, hanem egy rendszerengedélyes mérőszekrény kiegészítő modulja. Beépítése és üzembe helyezése előtt a vonatkozó hálózati és szabványkövetelményeknek mindenképp járjon utána a kivitelező/telepítő.

A modul az MS-09-12-v08 és az MSZ 447:2019 előírásai alapján rendszerengedélyes környezetben alkalmazható; a kizárólagos őrizet és plombálhatóság biztosított.

A PVT 3045 Fm egy direkt méréshez kialakított, felületre szerelhető bővítő modul 1 vagy 3 fázisú fogyasztásmérő számára, mindennapszaki (M) 3×63 A / 3×80 A tartományra. UV-álló, IP65-ös, ütésálló (IK08) kivitelben, kültéri és beltéri elhelyezésre egyaránt alkalmas, II. érintésvédelmi osztállyal.

Fő jellemzők és előnyök
🧩 Moduláris kiegészítő – rendszerengedélyes mérőszekrény-rendszerhez illeszkedő modulelem; önmagában nem alkalmazható.

🔧 1F/3F mérőfogadás – szerelőtálcával 1 vagy 3 fázisú mérőhöz kialakítva.
🛡️ Zárt, védett kialakítás – IP65 védelem, IK08 ütésállóság; lakatolható fedél és plombálási pontok a kizárólagos őrizethez.
☀️ Időjárás-álló anyagok – UV-stabilizált műanyagok: üvegszál-erősítésű poliészter alj, polikarbonát tető.
⚡ Direkt méréshez – mindennapszaki M63/80 A alkalmazásokhoz, H-tarifás kiépítésre a családban biztosított lehetőség.
🔒 Plombálhatóság – 2 db plombálási hely; lakatolható csavarok, felhasználói közreműködéssel hozzáférhető zárópecsét.
🏷️ Rendszerengedély – CSP21.m037 (PVT 3045 Fm) M63.80A; érvényes ELMŰ/ÉMÁSZ/E.ON területeken, visszavonásig.

Műszaki specifikáció
🏢 Gyártó/forgalmazó: Csatári–Jáger Konzorcium, 8248 Nemesvámos, Dózsa Gy. u. 1.
🆔 Rendszerengedély azonosító: CSP21.m037 (PVT 3045 Fm) – K.Sz – M63.80A; érvényesség: visszavonásig; területi érvényesség: ELMŰ, ÉMÁSZ, E.ON DD/ÉD/Tiszántúl.
🧭 Alkalmazás: direkt TCS1 (1T mérés), beltér/kültér (B/K), felületre szerelhető (F).
🔌 Mérő kompatibilitás: 1 vagy 3 fázisú mérő.
⚙️ Árszabás/áramerősség: Mindennapszaki M63.80A (max. 3×63 A és 3×80 A kialakítás). (A PVT családban H63.80A is elérhető.)
🔋 Névleges feszültség/frekvencia: 3×230/400 V, 50 Hz.
📏 Méret: 450 × 300 × 203 mm (Ma × Sz × Mé).
🧵 Vezeték-keresztmetszet (méretlen/mért): max. 35 mm² / max. 25 mm².
🧷 Védővezető-rendszer: méretlen/mért TN-C / TN-S.
🧲 Rövididejű határáram (Icw/Ipk/Icc): 30 kA.
⚡ Lökőfeszültség-állóság: 6 kV.
🌡️ Környezeti hőmérséklet: max. +40 °C (24 h átlag max. +120 °C) / min. −40 °C; rel. páratartalom max. 100% @ +40 °C.
☀️ UV állóság: kizárólag UV-stabilizált műanyagok.
🛡️ Védettség/ütésállóság: IP65 / IK08.
🧰 Anyag: üvegszálas poliészter (alj), polikarbonát (tető).
🧩 Opciók a méretlen/mért részben: nincs.
🔒 Plombálási helyek: 2 db.

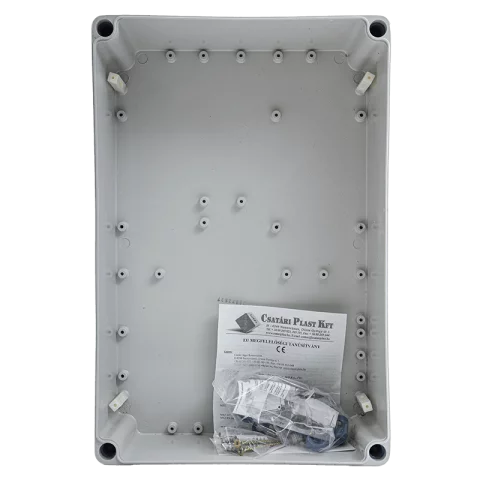

A csomag tartalma (anyagjegyzék – röviden)
📦 Mérőmező szekrénye: PVT 3045 ÁF-M (1F/3F mérőhöz)

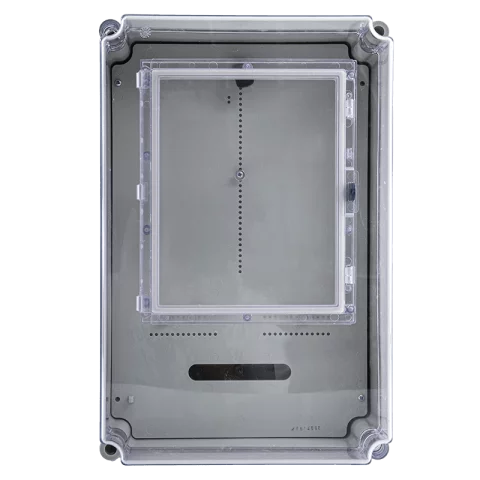

🪟 Mérőkezelő ablak: PVT EM (lakatolható)
🛠️ Szerelőtálca: PVT 3045 Fm (1F/3F mérőhöz) + szerelőtálca kiemelő
🔒 Plombakapocs: 2× PVT PK (plombálható csavar ellendarab)
🧷 Lakatolható fülek: 2× PVT KCS (kizárólagos őrizethez)
🧵 Vezetékcsomag: H07V-K 1×10 mm² (32 A-ig)

Megfelelőségi és engedélyezési információk (összefoglaló)
✅ Rendszerengedélyes termék a MEE VET által, CSP21.m037 azonosítóval; az MS-09-12-v08 és MSZ 447:2019 311.4 szerinti kizárólagos őrizet-követelményt teljesíti. A műszaki felelősség a gyártóé a 23/2016. (VII.7.) NGM rendelet szerint. Területi érvényesség: ELMŰ, ÉMÁSZ, E.ON hálózatok.

Fontos telepítési megjegyzések
⚠️ Csak szakképzett villanyszerelő szerelheti.
⚠️ Ellenőrizze a helyi hálózati engedélyes aktuális előírásait és csatlakozási feltételeit (engedély visszavonásáig érvényes).
⚠️ Biztosítsa a plombálhatóságot és lakatolhatóságot, valamint a TN-C/TN-S rendszer szerinti bekötést.
⚠️ Tartsa be a környezetvédelmi és IP/IK paraméterekre vonatkozó követelményeket (külső elhelyezésnél különösen).
