Csatári Plast PVT 1530 FSK mért oldali szekrény csoportos fogyasztásmérő kialakítására CSP21.F113

Csatári Plast PVT 1530 FSK mért oldali szekrény csoportos fogyasztásmérő kialakítására CSP21.

F113.

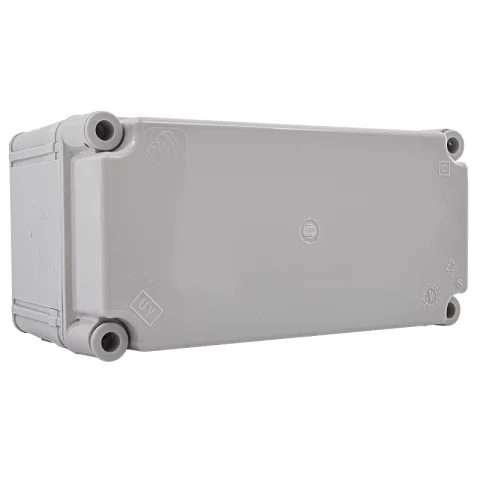

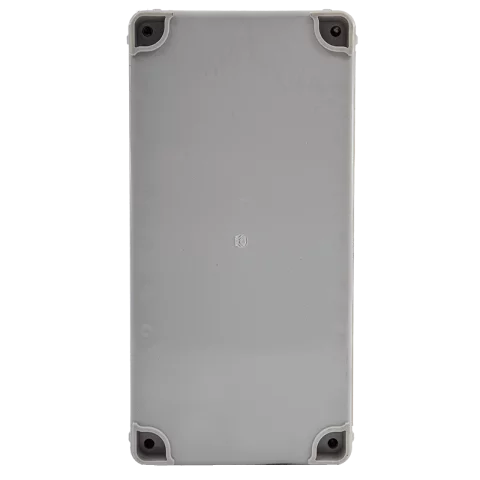

A Pannon Villamos Tokozat PVT 1530 FSK egy rendszerengedélyes, IP65-ös védettségű mérőoldali szekrény, amelyet a magyar hálózati engedélyesek (ELMŰ–ÉMÁSZ, E.ON, MVM Démász) egyaránt jóváhagytak csoportos fogyasztásmérő-helyek kialakítására. Üvegszál-erősítésű poliészter talpa és UV-stabil polikarbonát fedele garantálja a hosszú távú kültéri (K) és beltéri (B) használhatóságot, míg a kettős szigetelésű II. érintésvédelmi osztály extra biztonságot nyújt.

Főbb előnyök:
• Hálózati rendszerengedély: CSP21.f113(PVT 1530 FSK)-K-F azonosítóval, „visszavonásig” érvényes – teljes megfelelés az MS-09-12 és MSZ 447:2019 előírásainak.

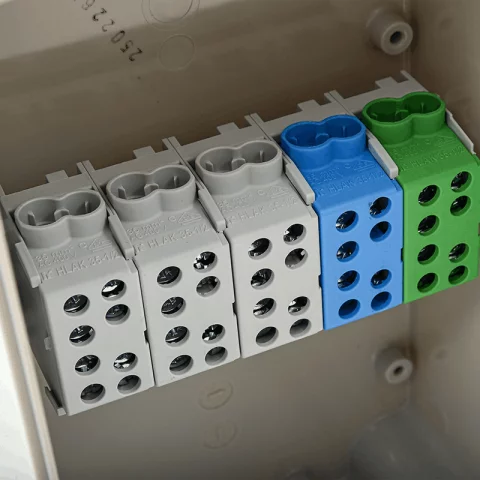

• Moduláris kialakítás: DIN TS 35 kalapsín (1 × PVT KS 288) és 5 db HLAK 35 1/2 sorkapocs a gyári csomagban, így a mérő, kismegszakító, vezérlő eszközök könnyen rögzíthetők.
• Robusztus mechanika: IP65 por- és vízállóság, IK08 ütésállóság, 30 kA rövid idejű határáram-állóság és 6 kV villámimpulzus-tűrés a kritikus környezetekhez.
• Széles hőmérséklet-tartomány: −40 °C-tól +40 °C-ig üzemszerűen, a 24 órás átlag akár +120 °C-ot is elvisel. A 100 %-os relatív páratartalom sem jelent akadályt.
• Kompakt méret: mindössze 150 × 300 × 171 mm, felületre szerelhető (F) kivitelben – ideális új és meglévő elosztók bővítéséhez.

Műszaki jellemzők:
• Névleges feszültség: 3 × 230/400 V • Frekvencia: 50 Hz
• Érintésvédelmi osztály: II., kettős szigetelés
• Védettség: IP65; Ütésállóság: IK08
• Rövid idejű határáram: 30 kA • Lökőfeszültség-állóság: 6 kV
• Anyag: üvegszálas poliészter alsó rész, polikarbonát tető, teljes UV-állóság
• Elhelyezés: beltéri (B) és kültéri (K) egyaránt, felületre szerelhető (F)
• Méretek: 150 mm (H) × 300 mm (Sz) × 171 mm (M)
• Védővezető rendszer: méretlen, mért TN-S
• Plombálási pontok: 0 db (tömszelence szelektálható)
• Opciók: PG tömszelencék, PVT A50/A M csőadapter – igény szerint bővíthető.

Felhasználás és kompatibilitás:
• Csoportos direkt mérés (TCS4): több felhasználó mérőhelye rendezhető egy moduláris rendszerben.
• Rugalmas bővíthetőség: a PVT modulcsalád más elemeivel összepattintható, így nagyobb áramköri igényekre is skálázható.
• Teljes hálózati lefedettség: az összes hazai áramszolgáltató elfogadja a rendszerengedély alapján.

A csomag tartalma:
1 × PVT 1530 FSK szekrény • 1 × DIN TS 35 kalapsín • 5 × HLAK 35 1/2 sorkapocs
(A tömszelencék és csőadapterek opcionálisan választhatók.)

Fontos tudnivaló:
Ez a mérőszekrény modul-elem; önmagában nem alkalmazható – a komplett fogyasztásmérő-hely kialakításához további PVT elemek (pl. méretlen csatlakozószekrény, mérőpanel) szükségesek. Minden műszaki változtatásról a gyártó köteles értesíteni a rendszerengedélyt kiadó szervezeteket.
