Csatári Plast csoportos mérő modul PVT 6045 Á-V Fm-CS-U 1/3 fázisú kombinált 63A mérő számára

Csatári Plast csoportos mérő modul PVT 6045 Á-V Fm-CS-U 1/3 fázisú kombinált 63A mérő számára.

PVT 6045 Á-V Fm-CS-U - Direkt TCS4 (Csoportos mérés); Egy felhasználási helyes M63A és V32A csoportos mérés modul, felületre szerelt kivitelben, 1 vagy 3 fázisú alkalmazásokhoz.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ Hálózati Kft.; E.ON Dél-dunántúli Áramhálózati Zrt.; E.ON Észak-dunántúli Áramhálózati Zrt.; OPUS Titász Zrt.; MVM Émász Áramhálózati Kft.; MVM Démász Áramhálózati Kft.) közös rendszerengedélyével rendelkezik.

2024-es, új rendszerengedélyes termék, a CSP21.T111 6045 Á-V Fm-CS továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:
-beépített szellőző, mely segíti a belső páratartalom csökkentését

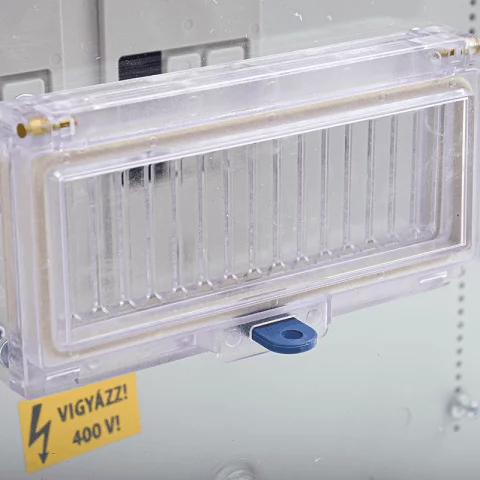

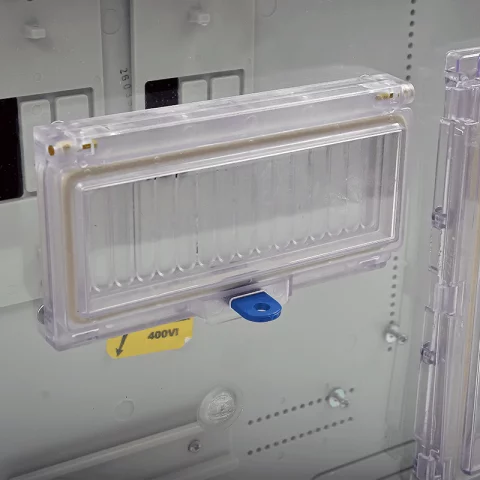

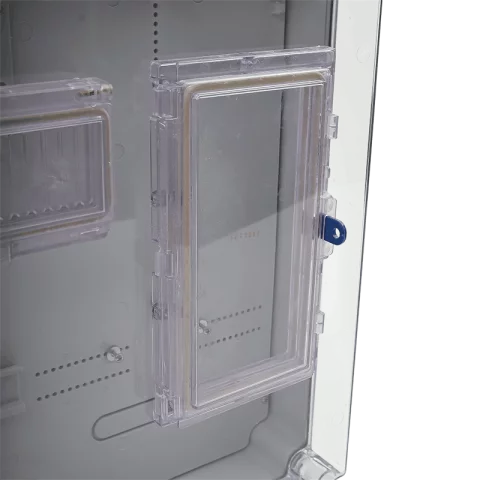

-új ablak, lakatolófüllel a mérőszekrényen

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén kültéren is biztonságos mérőhelyet kínál akár 3×63 A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.

Szerelhető mérőórák („Árszabás”):

1. Mindennapszaki - M63A (Mindennapszaki 3 x 63A-ig)
2. Vezérelt - V32A (Vezérelt 3 x 32A-ig)
3. H vagy GEO tarifa - Hv32A (Vezérelt H tarifa 3 x 32A-ig) H63A (H tarifa 3x63A-ig)
4. Inverter - M63A (Mindennapszaki 3 x 63A-ig)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Mérőórák száma: 2 (két mérőablak)
📐 Méret: 450 × 600 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – porálló és vízsugár-álló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelhető
🚨 Védővezető rendszere méretlen, mért: TN-S/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Üvegszálas poliészter alj, polikarbonát tető; kizárólag UV stabilizált műanyagokból készült.

A szekrény összeállítása:

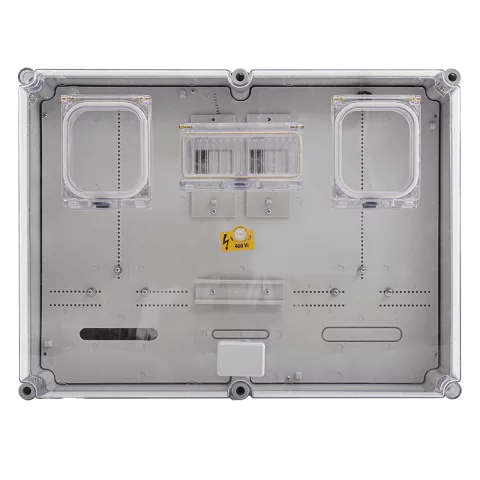

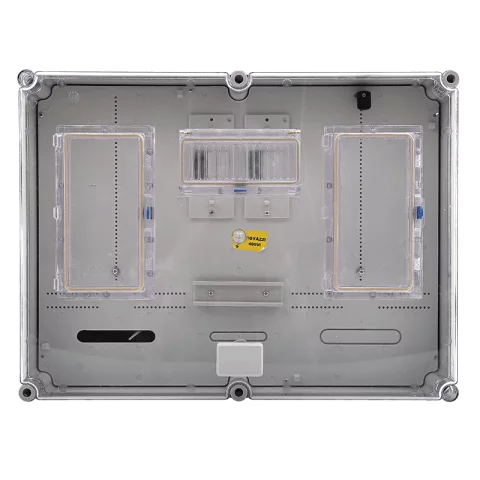

1. 6045 Á-V Fm-CS-U mérő modul - 600mm x 450mm x 170mm szekrény, átlátszó fedéllel

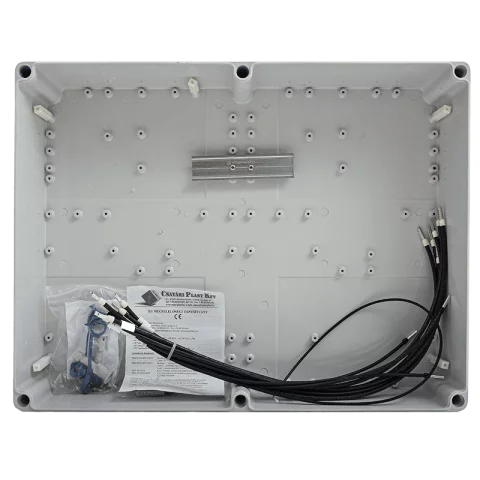

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!!
Egységcsomag 1.: PVT csavar lakatolófül 2db
Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 4-4db
Egységcsomag 3.: Df.kh. 3,9x22 Rögzítés védelem, útmutatóval

*32 A-ig a gyári VCS-160/10 (H07V-K 1×10 mm²) készlet tartozék, 32 A felett, 63 A-ig a szükséges opció: VCS-160/16 (H07V-K 1×16 mm²).
További információ a meevet oldalán az aktuális rendszerengedélyben található!
