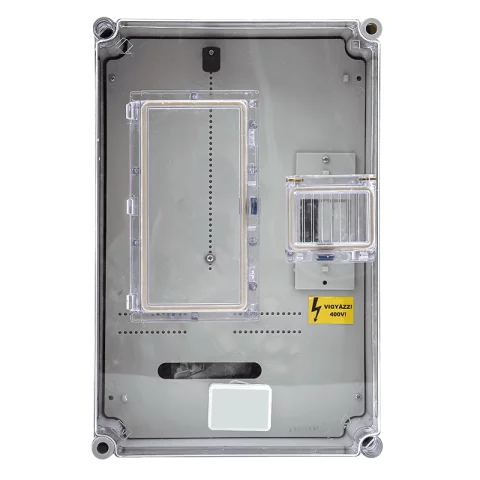

PVT 3045 Fm-CS-U - Direkt TCS4 (Csoportos mérés); Egy felhasználási helyes M63A csoportos mérés modul, felületre szerelt kivitelben.

M63A, 1 vagy 3 fázisú alkalmazásokhoz.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ Hálózati Kft.; E.ON Dél-dunántúli Áramhálózati Zrt.; E.ON Észak-dunántúli Áramhálózati Zrt.; OPUS Titász Zrt.; MVM Émász Áramhálózati Kft.; MVM Démász Áramhálózati Kft.) közös rendszerengedélyével rendelkezik.

2024-es, új rendszerengedélyes termék, a CSP21.T108 3045 Fm-CS továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:
-beépített szellőző, mely segíti a belső páratartalom csökkentését

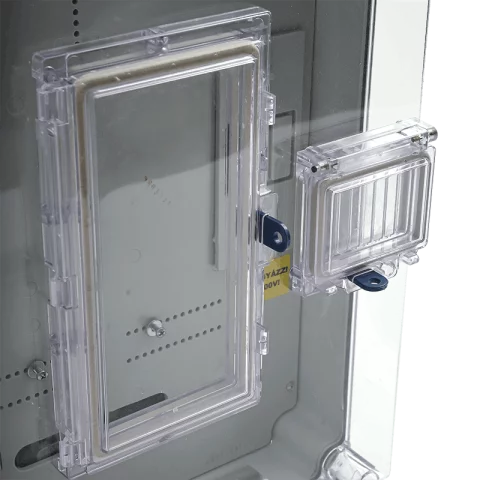

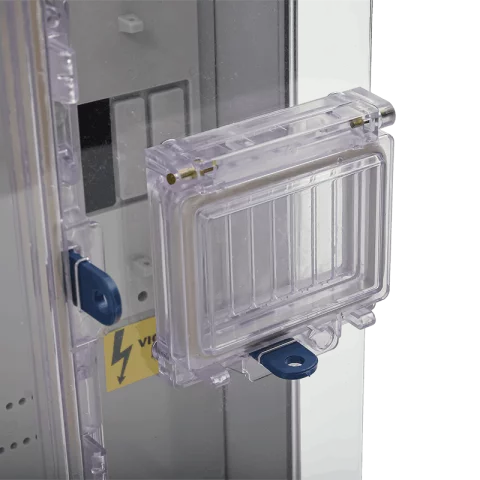

-új ablak, lakatolófüllel a mérőszekrényen

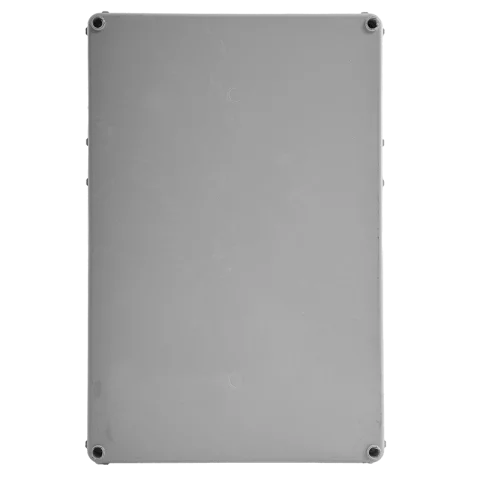

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén kültéren is biztonságos mérőhelyet kínál akár 3×63-A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.

Szerelhető mérőórák „Árszabások”:

1. Mindennapszaki - M63A (Mindennapszaki 3 x 63A-ig)
2. H vagy GEO tarifa - H63A (H tarifa 3x63A-ig) MVM ellátási területén jelenleg vezérelt H tarifa (Hv) van használatban, oda nem megfelelő ez a szekrény!
3. Inverter - M63A (Mindennapszaki 3 x 63A-ig)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Főréhelyek száma: 1
📐 Méret: 450 × 300 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – porálló és vízsugár-álló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-S/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Üvegszálas poliészter alj, polikarbonát tető; kizárólag UV stabilizált műanyagokból készült.

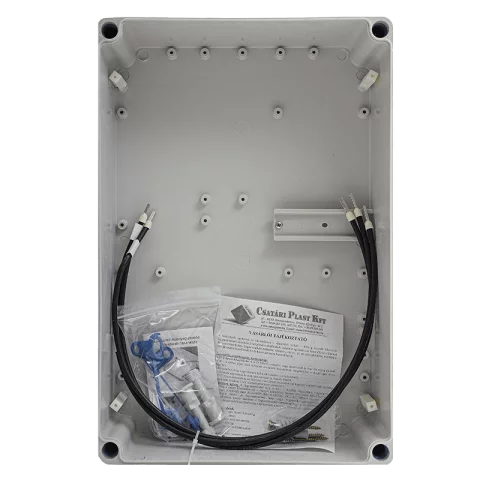

A szekrény összeállítása:
1. 3045 Fm-CS-U mérő modul

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!!
Egységcsomag 1.: PVT csavar lakatolófül 2db
Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 4-4db
Egységcsomag 3.: Df.kh. 3,9x22 Rögzítés védelem, útmutatóval

Opcionális elemekkel kompatibilis.

* 32 A felett, 63 A-ig: VCS-158/16 (1×16 mm²) cikkszámú vezetékcsomag szükséges
További információ a meevet oldalán az aktuális rendszerengedélyben található!
