Túlfeszültség levezető 1P+NPE 20kA (2+3 típus) túlfesz védő OBO V10-C 5093418

Túlfeszültség levezető 1P+NPE 20kA (2+3 típus) túlfesz védő OBO V10-C 5093418.

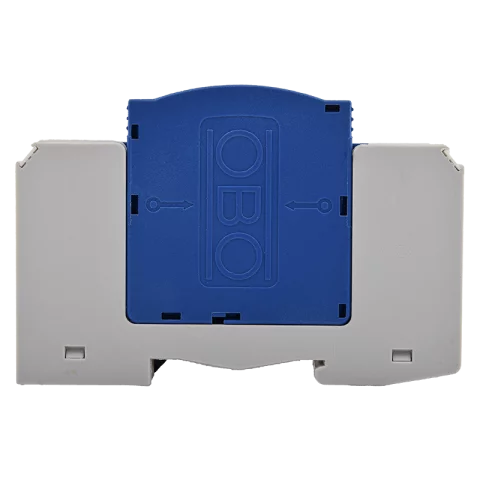

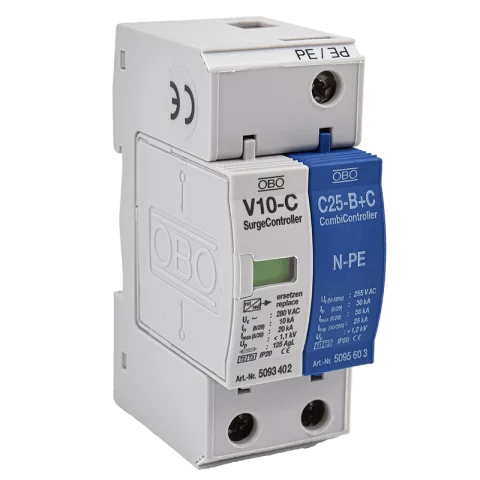

OBO V10-C 1+NPE-280 V (Cikkszám 5093418) – T2+T3 túlfeszültség-védelmi készülék:

A V10-C 1+NPE-280 egy előre kábelezett, 1 + N/PE pólusú kombinált túlfeszültség-levezető lakó- és kisebb kereskedelmi épületek főelosztóiba. A készülék a 35 mm-es kalapsínre pattintva azonnal üzembe helyezhető, és optikai kijelzőn mutatja a működési állapotát.

Főbb előnyök
• Teljesen előszerelt modul – foglalat + levezető-betét, bekötésre kész kivitel.
• TN-S, TN-C-S és TT hálózatokhoz egyaránt alkalmazható.
• Beépített termikus leválasztás a biztonságos üzemi lekapcsoláshoz.
• Optikai jelzés (zöld = OK, piros = csere) a gyors állapotfelügyelethez.
• Magas levezetőképesség: I50 kA (N-PE) / 20 kA (L-N), I10 kA.
• Villámgyors < 25 ns válaszidő és ≤ 1,1 kV védelmi szint az érzékeny elektronika megóvására.
• Szélsőséges környezetre méretezve: –40 … +80 °C üzemi hőmérséklet, IP20 védettség.

Műszaki jellemzők:
• Névleges rendszerfeszültség: 230 V AC (50/60 Hz)
• Maximális tartós feszültség (L-N): 280 V AC | (N-PE): 255 V AC
• Védelmi szint (Up): ≤ 1,1 kV (L-N) / 1,2 kV (N-PE)
• Levezetőképesség: I<sub>n</sub> = 10 kA, I<sub>max</sub> = 20 kA (L-N) / 50 kA (N-PE)
• Túlfeszültség-védelmi osztályok: MSZ EN 61643-11 szerint 2+3-as típus; IEC 61643-1 szerint II+III. osztály
• Védendő zónák között: LPZ 1 → 3
• Max. előtétbiztosítás: 125 A gL/gG
• Kábelcsatlakozás: merev 2,5 … 35 mm²
• Modul-szélesség: 2 TE (36 mm) DIN sínre


Megfelelőség & fenntarthatóság
• RoHS-kompatibilis (2011/65/EU + 2015/863/EU) – nem tartalmaz határérték feletti veszélyes anyagot.
• REACH-SVHC tájékoztatás – az anyagban 0,1 % feletti ólomtartalom szilárdan kötött formában, külön óvintézkedés nem szükséges.
• CO₂-lábnyom: 1,1554 kg CO₂e / készülék, „bölcsőtől a kapuig” számítva.

Felhasználási terület
Ideális fő- és almérőszekrények, lakóépületek, családi házak, kisebb kereskedelmi egységek elektromos elosztóinak T2+T3 túlfeszültség-védelmére.

Szállítási egység
1 db moduláris SPD, gyári plombával és magyar nyelvű műszaki adatlap letöltési hivatkozással.
Tipp: Az optimális védelem érdekében 2–4 évente, illetve villámcsapást követően ellenőrizze a modul állapotát és a hálózati előtétbiztosítót!


Betét külön is vásárolható (amennyiben nem találja kínálatunkban, keresse ügyfélszolgálatunkat):
5091402 – V10C 0-280
5095603 – C25-B+C






-------------------------------------
Általános információk a túlfeszültségvédőkről:

Otthoni túlfeszültség védelem
A túlfeszültség védelem célja, hogy megóvja az elektromos berendezéseket és rendszereket a hirtelen fellépő feszültségingadozásoktól, melyeket például villámcsapás, hálózati zavarok vagy kapcsolási műveletek okozhatnak. Ezek a hirtelen fellépő feszültségek – más néven impulzusok – könnyen tönkretehetik a háztartási gépeket, elektronikai eszközöket (TV, számítógép, router, stb.), de akár komolyabb tűzesetekhez is vezethetnek.
A túlfeszültség védelem különösen fontos manapság, amikor otthonaink egyre több érzékeny elektronikai eszközt tartalmaznak. Egy jól megválasztott és megfelelően bekötött túlfeszültség levezető hosszú távon biztosítja az eszközök védelmét, és csökkenti a karbantartási vagy csere költségeket.

________________________________________
Túlfeszültség levezetők fajtái
A túlfeszültség levezetőket általában három fő típusba soroljuk, funkciójuk és beépítési helyük alapján:
• T1 (vagy B típus)
Ezek az eszközök a legnagyobb energiájú túlfeszültségek – például közvetlen villámcsapás – elvezetésére szolgálnak. Főként épületek főelosztó táblájában, a villámvédelmi rendszer részeként alkalmazzák őket. Nem védenek finom elektronikát, inkább az infrastruktúra (kábelek, vezetékek, elosztók) védelmére szolgálnak.
• T2 (vagy C típus)
Ezek az eszközök az indukált vagy közeli villámcsapások, illetve egyéb hálózati túlfeszültségek csökkentésére szolgálnak. Általában az al-elosztókba, illetve ipari és lakossági épületek belső hálózatába telepítik őket. Ezek már képesek részben védeni az érzékenyebb készülékeket is.
• T3 (vagy D típus)
Ezeket közvetlenül a készülékek közelében, például dugaljba csatlakoztatva alkalmazzuk. Fő céljuk az érzékeny elektronikai eszközök (pl. számítógépek, routerek, TV-k) finom védelme. Gyakran kombinált formában találkozunk velük, például túlfeszültség-védett hosszabbítókban.
• Kombinált levezetők (pl. T1+T2, T2+T3)
Ezek több funkciót egyesítenek egyetlen készülékben. Például egy T1+T2 kombinált levezető képes elvezetni a nagyenergiájú impulzusokat, de emellett védelmet nyújt a finomabb túlfeszültségek ellen is. Költséghatékony és helytakarékos megoldás.

________________________________________
Túlfeszültség levezető bekötése
A túlfeszültség levezetők szakszerű bekötése kulcsfontosságú a hatékony védelem érdekében. Az eszközöket mindig az elektromos elosztótáblában, az áramkörök elején kell elhelyezni, az alábbi szempontok figyelembevételével:
• Megfelelő földelés: A túlfeszültség levezetők csak akkor működnek hatékonyan, ha jó minőségű, alacsony impedanciájú földeléshez csatlakoznak.
• Minimális vezetékhossz: Az eszköz és a földelő vezeték közötti távolság legyen a lehető legrövidebb. A hosszú vezetékek önmagukban is túlfeszültség forrásai lehetnek.
• Megfelelő sorrend: Ha több típusú túlfeszültség levezető kerül telepítésre (pl. T1 + T2 + T3), figyelni kell a sorrendre, és arra, hogy egymást kiegészítve, ne pedig zavarva működjenek.
• Villanyszerelő szakember: A bekötést minden esetben szakember végezze, mivel a helytelen szerelés nemcsak hatástalan, de veszélyes is lehet.

________________________________________
További fontos tudnivalók
• Karbantartás: A legtöbb túlfeszültség levezető rendelkezik állapotjelzővel. Fontos időről időre ellenőrizni, hogy az eszköz működőképes-e, különösen viharos időszak után.
• Élettartam: A túlfeszültség levezetők nem örökéletűek – a belső alkatrészek idővel elhasználódnak, főként ha gyakran lépnek működésbe.
• Lakásbiztosítás: Bizonyos lakásbiztosítások csak akkor térítik meg a villámkár okozta károkat, ha a lakásban van beépített túlfeszültség védelem – érdemes erről érdeklődni a biztosítónál.
