Lemezszekrény 800x800x300 IP66 kültéri elosztószekrény Eaton CS-88/300 111710

Lemezszekrény 800x800x300 IP66 kültéri elosztószekrény Eaton CS-88/300 (111710).

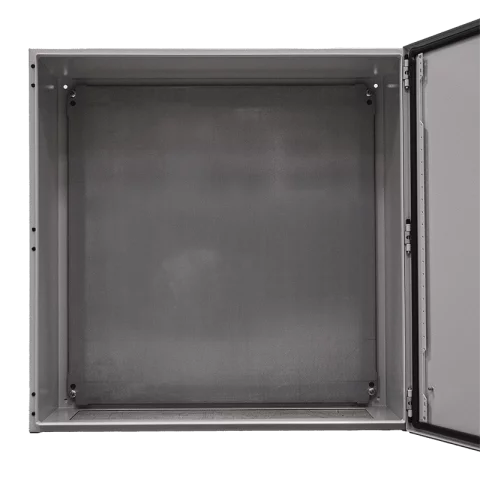

Az Eaton xEffect CS faliszekrény (800×800×300 mm) nagy térfogatú, por- és vízsugár-álló ház vezérlő- és elosztópanelekhez. A sarkított, peremhegesztett acéllemez kivitel és a körbefutó habosított poliuretán tömítés IP66/IK10 védelmet ad; az ajtó 120°-ban nyitható, gyárilag jobb pántolással érkezik, a helyszínen átfordítható. A csomag horganyzott acél szerelőlapot és tömített alsó (kábellap) lemezt is tartalmaz, ezért a szekrény azonnal szerelhető. Alapzár: 3 mm-es duplatollú kulcs; az ajtón és a házban M6 földelőcsapok vannak. Tipikus felhasználás: gépvezérlés, nagyobb PLC/IO panelek, motorindítók, HVAC és általános ipari automatizálás.

xEffect CS – 800×800×300 mm (111710, CS-88/300) főbb jellemzők
🏷️ Termékazonosítók: katalógusszám 111710, modellszám CS-88/300, EAN 4015081112692.
📏 Méretek (HxSzxM): 800 × 800 × 300 mm; szerelőlap 770 × 750 mm; tömeg 44,57 kg.
🛡️ Védelem és ellenállás: IP66 (beltéri), IK10 ütésállóság; UL/CSA Type 1, 12; szellőzőlapokkal IP23.

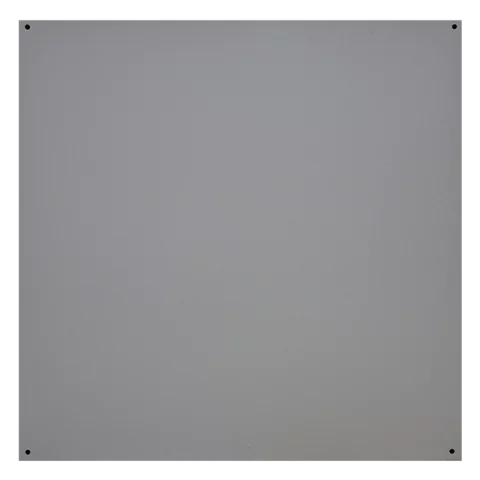

🧱 Anyag / felület: peremhegesztett acéllemez ház; horganyzott acél szerelőlap; porszórt poliészter bevonat RAL 7035 (kívül-belül, félstruktúrált); körbefutó PU habtömítés. Lemezvastagságok: test 1,5 mm, ajtó 1,5 mm, alsó lemez 2,0 mm; szerelőlap 3,0 mm.

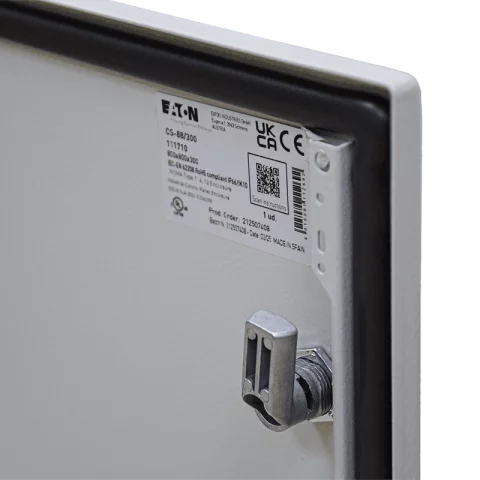

🚪 Ajtó és zár: jobb oldali zsanér (felhasználó által átfordítható), 120° nyitási szög; 3 db zsanér; 2 db zár 3 mm-es duplatollú kulccsal; gyorscserés zsanércsapok; ajtó teherbírása 25 kg.

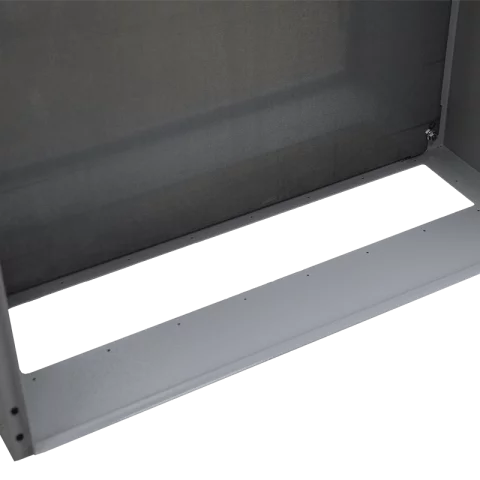

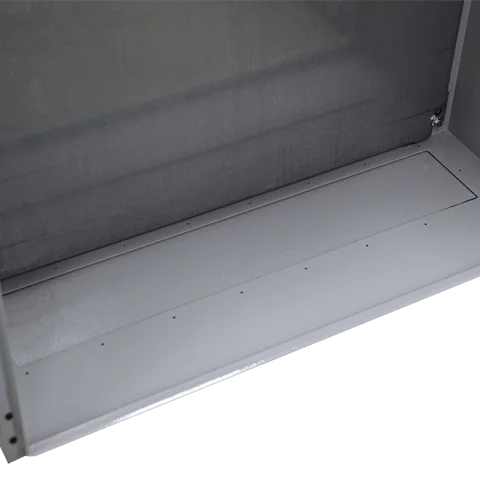

🧰 Szerelés: 9 mm-es hátfali furatkiosztás falra rögzítéshez; alsó kábellap habosított tömítéssel – kivehető/megmunkálható; ajtón és házban M6 földelőcsapok; F3A peremnyílások száma: 3; peremlap mérete 172 × 732 mm.
💪 Mechanikai terhelhetőség (IEC 62208): szekrény 3250 N, szerelőlap 3000 N, ajtó 250 N; beépített készülékek max. össztömege 325 kg.
🌡️ Környezeti feltételek: üzemi hőmérséklet −25…+40 °C; klímavizsgálatoknak megfelel (IEC 60068-2-78, -2-30).
🔌 Szabványok és tanúsítás: IEC/EN 62208, UL 508A, CSA C22.2 No.14, CE; RoHS (2015/863/EU); UL File E336299 (kategória: NITW).
🧾 Szállítási tartalom / dokumentáció: ház, ajtó, szerelőlap, alsó lemez tömítéssel; IL2521 szerelési útmutató elérhető.

Miért jó választás?
• ✨ Magas IP/IK és nagy teherbírás – megbízható védelem és stabil szerelési alap nagyobb berendezésekhez.
• 🛠️ Gyors, tiszta szerelés – szerelőlap és tömített kábellap gyárilag a csomagban; pántolás a helyszínen átfordítható.
• 🌍 Nemzetközi tanúsítások – ideális OEM- és exportprojektekhez.

Biztonsági megjegyzés: a szerelést és üzembe helyezést csak szakképzett villanyszerelő végezheti.
