Lemezszekrény 300x300x200 IP66 kültéri elosztószekrény Eaton CS-33/200 111649

Lemezszekrény 300x300x200 IP66 kültéri elosztószekrény Eaton CS-33/200 (111649).

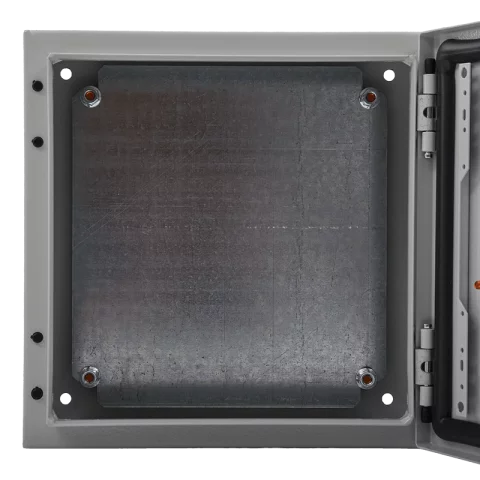

Az Eaton xEffect CS faliszekrény (300×300×200 mm) kompakt, por- és vízsugár-álló ház vezérlő- és elosztópanelekhez. A sarkított, peremhegesztett acéllemez kivitel és a körbefutó poliuretán habtömítés IP66/IK10 védelmet ad; az ajtó 120°-ban nyitható, gyárilag jobb pántolással érkezik, de a helyszínen átfordítható. A csomag tartalmaz horganyzott acél szerelőlapot és habtömítéses alsó kábellapot, így a szerelés azonnal megkezdhető. Az alapzár 3 mm-es duplatollú kulccsal működik; az ajtón és a házban M6 földelőcsapok vannak. Tipikus felhasználás: kisgépek vezérlése, érzékelő- és I/O-elosztás, kismegszakítós/kontaktoros panelek, HVAC.

xEffect CS – 300×300×200 mm (111649, CS-33/200) főbb jellemzők
🏷️ Termékazonosítók: katalógusszám 111649, modellszám CS-33/200, EAN 4015081112081.
📏 Méretek (HxSzxM): 300 × 300 × 200 mm; szerelőlap 270 × 250 mm; tömeg 6,3 kg.
🛡️ Védelem és ellenállás: IP66 (beltéri), IK10 ütésállóság; UL/CSA Type 1, 12. Szellőzőlapokkal: IP23.
🧱 Anyag / felület: acéllemez ház; horganyzott acél szerelőlap; porszórt poliészter bevonat RAL 7035 (kívül-belül, struktúrált); körbefutó PU habtömítés. Lemezvastagságok: test 1,2 mm, ajtó 1,0 mm, alsó lemez 2,0 mm; szerelőlap 2,0 mm.

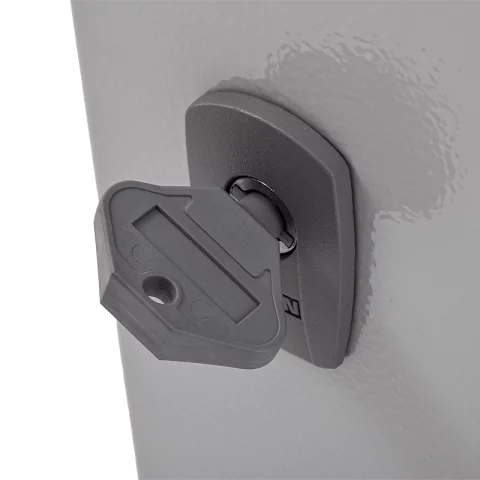

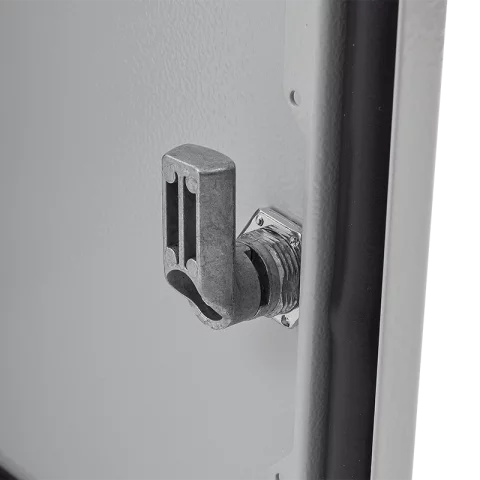

🚪 Ajtó és zár: jobb oldali zsanér (felhasználó által átfordítható), 120° nyitási szög; 1 db zár 3 mm-es duplatollú kulccsal; zsanércsapok „quick change” kivitel; ajtó teherbírása 25 kg.

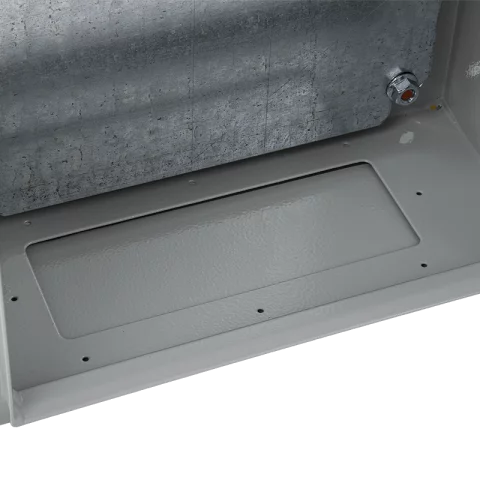

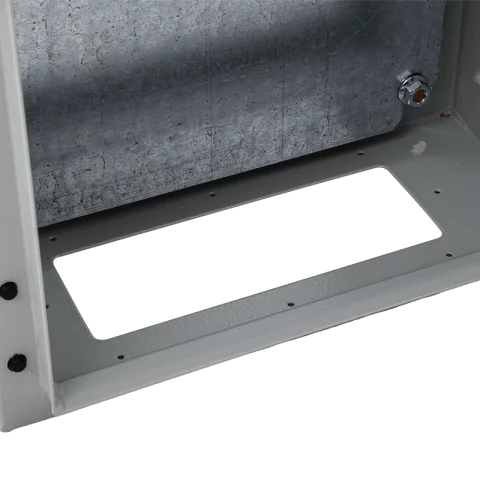

🧰 Szerelés: 9 mm-es hátfali furatkiosztás; alsó kábellap habtömítéssel – kivehető/megmunkálható; ajtón és házban M6 földelőcsapok; F3A peremnyílás: 1 db; peremlap mérete 172 × 262 mm.
💪 Mechanikai terhelhetőség (IEC 62208): szekrény 1500 N, szerelőlap 1250 N, ajtó 250 N; beépített készülékek max. össztömege 150 kg.
🌡️ Környezeti feltételek: üzemi hőmérséklet −25…+40 °C; klímavizsgálatoknak megfelel (IEC 60068-2-78, -2-30).
🔌 Szabványok és tanúsítás: IEC/EN 62208, IEC/EN 60529, UL 508A, CSA C22.2 No.14, CE, RoHS; UL File E336299 (kategória: NITW).
🧾 Szállítási tartalom / dokumentáció: ház, ajtó, szerelőlap, alsó lemez tömítéssel; IL2521 szerelési útmutató mellékelve.

Miért jó választás?
• ✨ Magas IP/IK – megbízható védelem poros/nedves ipari környezetben.
• 🛠️ Gyors szerelhetőség – szerelőlap és tömített kábellap gyárilag a csomagban; pántolás a helyszínen átfordítható.
• 🌍 Nemzetközi tanúsítások – ideális OEM- és exportprojektekhez.

Biztonsági megjegyzés: a szerelést és üzembe helyezést csak szakképzett villanyszerelő végezheti.
