Lemezszekrény 1000x800x300 IP66 kültéri elosztószekrény Eaton CS-108/300 111715

Lemezszekrény 1000x800x300 IP66 kültéri elosztószekrény Eaton CS-108/300 (111715).

Egyedi szállítást igényel a súlya miatt!

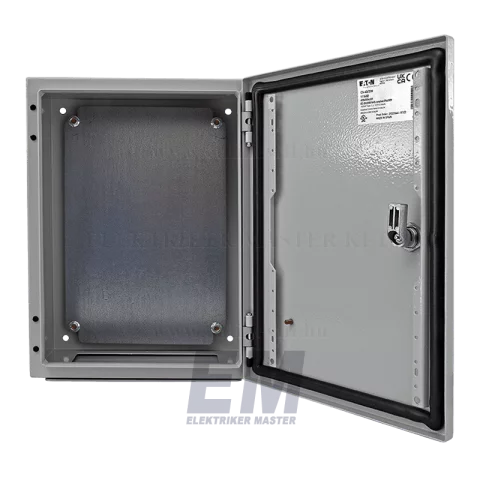

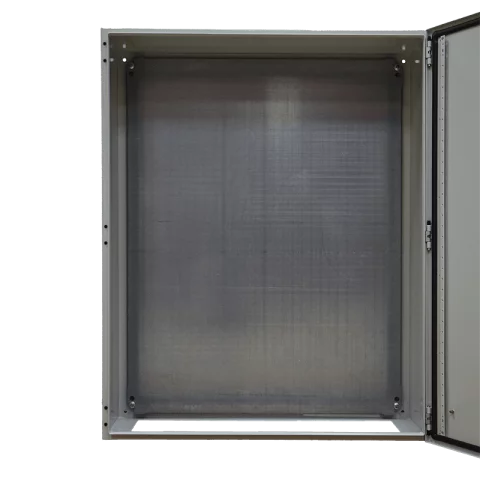

Az Eaton xEffect CS egy robusztus, por- és vízsugár-álló faliszekrény szerelőlappal, vezérlő- és kapcsolóberendezésekhez. A sarkított, peremhegesztett acéllemez ház és a körbefutó PU habtömítés IP66/IK10 védelmet ad; az ajtó 120°-ban nyitható, gyárilag jobb pántolással érkezik, a helyszínen átfordítható. A csomag horganyzott acél szerelőlapot és tömített alsó (kábellap) lemezt tartalmaz, így azonnal szerelhető. Az alapzár 3 mm-es duplatollú kulccsal működik; az ajtón és a házban M6 földelőcsapok találhatók. Tipikus felhasználás: gépvezérlés, motorindítók, PLC/IO panelek, HVAC és ipari automatizálási alkalmazások.

xEffect CS – 1000×800×300 mm (111715, CS-108/300) főbb jellemzők
🏷️ Termékazonosítók: katalógusszám 111715, modellszám CS-108/300, EAN 4015081112746.
📏 Méretek (HxSzxM) és tömeg: 1000 × 800 × 300 mm; szerelőlap 970 × 750 mm; tömeg 56,8 kg.
🛡️ Védelem és ellenállás: IP66 (beltéri), IK10 ütésállóság; UL/CSA Type 1, 12; szellőzőlapokkal IP23.
🧱 Anyag / felület: acéllemez ház; horganyzott acél szerelőlap; porszórt, strukturált poliészter bevonat RAL 7035 kívül-belül; PU habtömítés körben. Lemezvastagságok: test 1,5 mm, ajtó 2,0 mm, alsó lemez 2,0 mm; szerelőlap 3,0 mm.

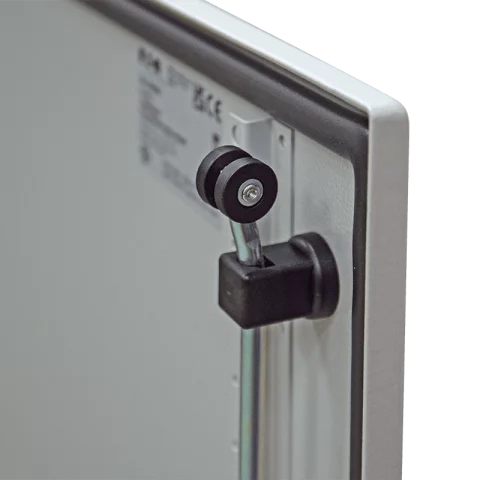

🚪 Ajtó és zár: jobb oldali zsanér (felhasználó által átfordítható), 120° nyitási szög; 3 db zsanér; 1 db zár 3 mm-es duplatollú kulccsal; gyorscserés zsanércsapok; ajtó teherbírása 40 kg.

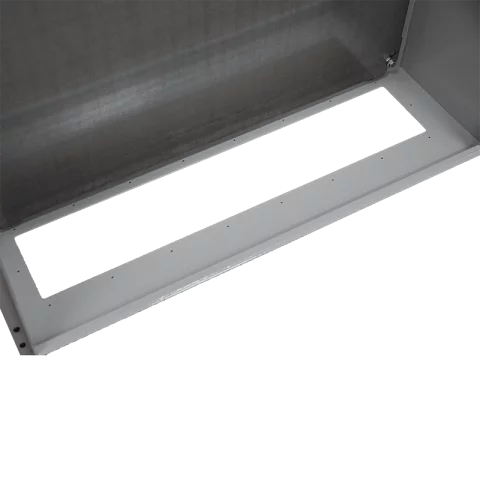

🧰 Szerelés: 9 mm-es hátfali furatkiosztás; alsó kábellap habtömítéssel – kivehető/megmunkálható; 3× F3A peremnyílás; peremlap mérete 172 × 732 mm; ajtón és házban M6 menetes földelőcsapok.
💪 Mechanikai terhelhetőség (IEC 62208): szekrény 3900 N, szerelőlap 3500 N, ajtó 400 N; beépített készülékek max. össztömege 390 kg.
🌡️ Környezeti feltételek: üzemi hőmérséklet −25…+40 °C; klímavizsgálatoknak megfelel (IEC 60068-2-78, -2-30). Referencia hőleadás: 121 W (ΔT = 20 K, egyedi faliszekrény, felső zóna; IEC/TR 60890).
🔌 Szabványok és tanúsítás: IEC/EN 62208, IEC/EN 60529, UL 508A, CSA C22.2 No.14, CE, RoHS (2015/863/EU); UL File E336299, kategória NITW.
🧾 Szállítási tartalom / dokumentáció: ház, ajtó, szerelőlap, alsó lemez tömítéssel; IL2521 telepítési útmutató; CAD-modellek elérhetők (DWG/STEP: cs108_300_111715).

Miért jó választás?
• ✨ Magas IP/IK és nagy teherbírás – megbízható védelem és stabil szerelési alap nagyobb berendezésekhez is.
• 🛠️ Gyors, tiszta szerelés – szerelőlap és tömített kábellap gyárilag a csomagban; pántolás a helyszínen átfordítható.
• 🌍 Nemzetközi tanúsítások – ideális OEM- és exportprojektekhez.

Biztonsági megjegyzés: a szerelést és üzembe helyezést csak szakképzett villanyszerelő végezheti.
