Hensel HB3000-U1 1/3 fázisú villanyóra szekrény szabadvezetékes

Hensel HB3000-U1 1/3 fázisú villanyóra szekrény szabadvezetékes.

HEN24.E178 (HB3000-U1) – 1 felhasználási hely, közvetlen csatlakozás, M63A, Szabadvezetékes, felületre szerelt.

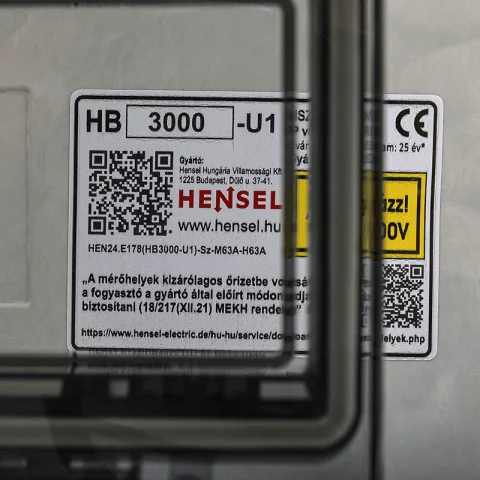

A Hensel HB3000-U1 direkt (közvetlen csatlakozású) fogyasztásmérő szekrény rendszerengedélyes kivitel, HEN24.E178(HB3000-U1)-Sz-M63A azonosítóval.
Területi érvényessége: ELMŰ Hálózati Kft.; E.ON Dél-dunántúli Áramhálózati Zrt.; E.ON Észak-dunántúli Áramhálózati Zrt.; MVM Émász Áramhálózati Kft.; Opus Titász Zrt. Az engedély 2024.12.31-től érvényes, visszavonásig.

A termék Direkt TCS1 (1T mérés) termékcsoportba tartozik, 1 felhasználási helyes, szabadvezetékes (Sz) (légkábeles) csatlakozással és felületre szerelt (F) elhelyezéssel. Beltéri és kültéri alkalmazásra is megadott.

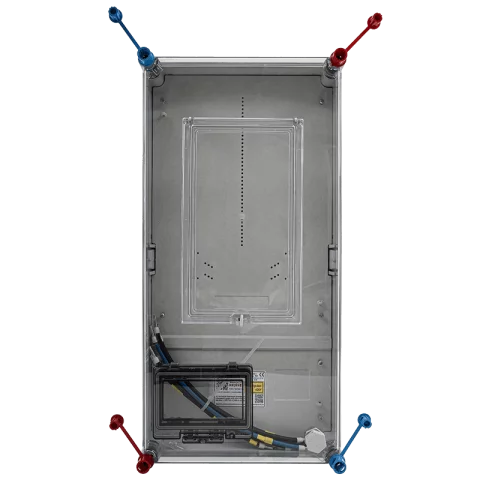

Robusztus, UV-álló kialakítású, IP54 védettségű és IK08 ütésállóságú szekrény. II. érintésvédelmi osztály (kettős szigetelés). A „kizárólagos őrizet” követelményének teljesítésére alkalmas (a dokumentumban jelölt pontokon lezárósodrony és lakat alkalmazásával; a sodrony és lakat nem tartozék). A 4db plombálási pont a szerelőlapokon kapott helyet.

Szerelhető árszabások / kialakítások (a rendszerengedély szerint)
1. Mindennapszaki – M63A (Mindennapszaki 3×63 A-ig)
2. H vagy GEO tarifa – H63A (H tarifa 3×63 A-ig)
– MVM ellátási területen jelenleg vezérelt H tarifa (Hv) van használatban, oda nem megfelelő ez a szekrény!
3. Autótöltő – M63A (Mindennapszaki 3×63 A-ig)
4. Inverter – M63A (Mindennapszaki 3×63 A-ig)

Specifikáció
🏠 Felhasználási helyek száma: 1
⚙️ Csatlakozás módja: Szabadvezeték (Sz)
🔧 Elhelyezés: Felületre szerelt (F)
🏠 Alkalmazás: Beltéri (B), kültéri (K)
📐 Méret: 600 × 300 × 198 mm (ma×szé×mé)
☔ IP védelem: IP54
🔨 Ütésállóság: IK08
🫲 Érintésvédelmi osztály: II. osztály (kettős szigetelés)
🚨 Védővezető rendszere (méretlen, mért): Méretlen: TN-C; Mért: TN-S/TN-C
🪛 Fogadott méretlen vezeték keresztmetszete: max. 35 mm²
🪛 Elmenő mért vezeték keresztmetszete: max. 25 mm²
⚡ Névleges feszültség / frekvencia: 3×230/400 V • 50 Hz
🧯 Zárlati szilárdság: < 6 kA (ICW= 15 kA/1s; IPK= 30 kA)
⚡ Lökőfeszültség állóság: 6 kV
🌡️ Környezeti hőmérséklet: -25 °C … +40 °C, legnagyobb napi átlag 35 °C
💧 Légnedvesség: a relatív páratartalom átmenetileg 100% is lehet +25 °C mellett
☀️ UV állóság: UV-álló
🧱 Anyag: Tokozat: üvegszálőrlemény erősítésű polikarbonát (PC-GF); szerelő- és takarólemez: PVC MZ, GRP

A szekrény összeállítása / főbb elemei (anyaglista alapján)
• 300×600 mm-es szekrény átlátszó fedéllel: Mi 0400

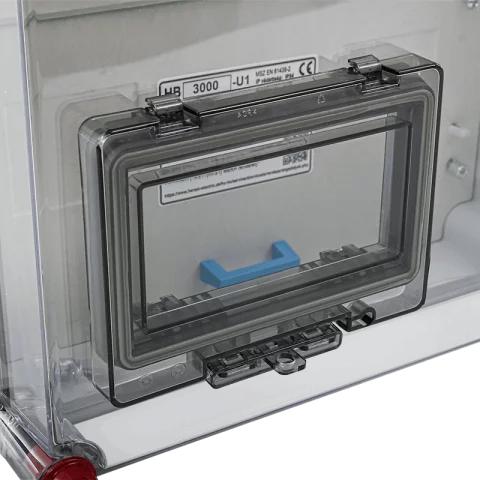

• Ablak: Mi SF

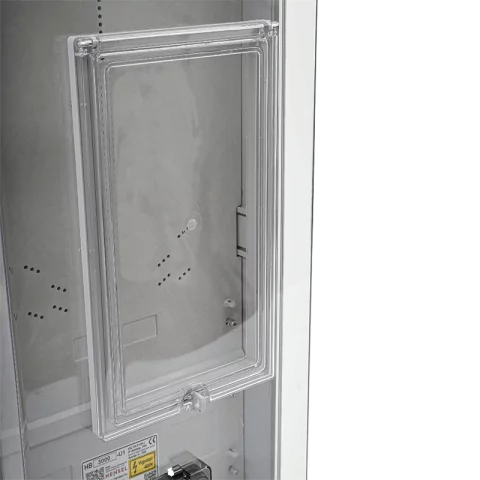

• Csapófedél: Mi KL 6

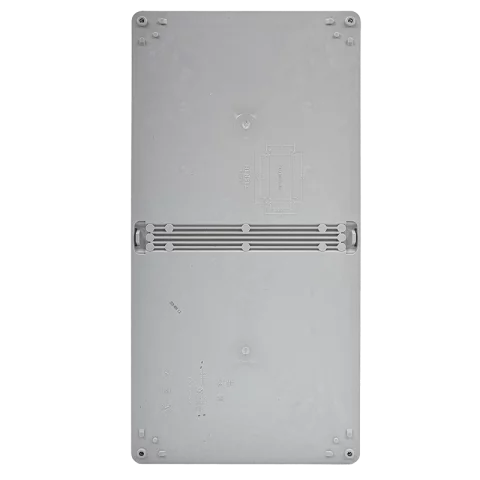

• Szerelőlemez 1 mérő részére: HB MP 4M-U (kikönnyítésekkel)
• Takarólemez csatlakozó térrészre: HB EP 4K-U (kikönnyítésekkel)
• Kiemelő fogantyú: BSA GRIFF

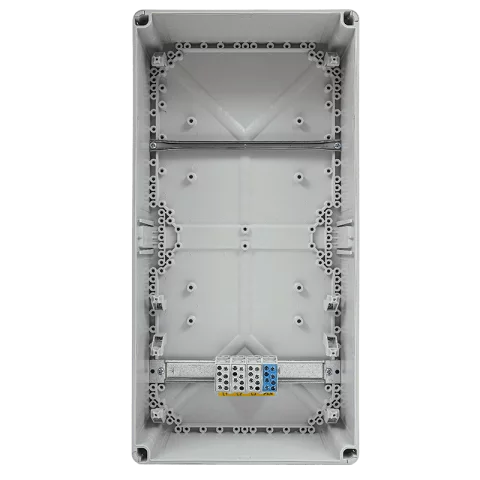

• Kalapsín: TS 35×7,5×286 (rögzítő csavarokkal)

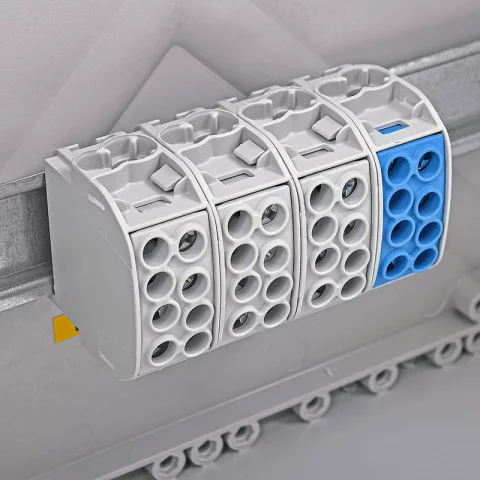

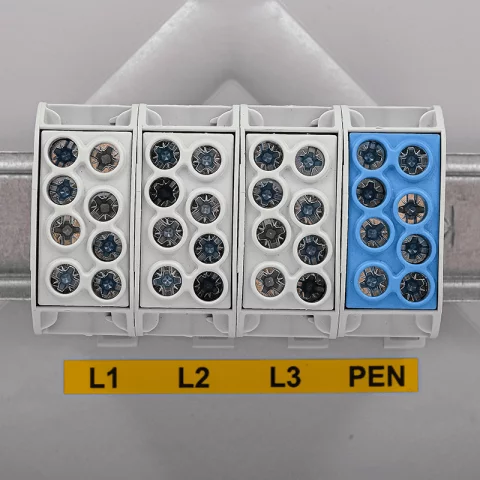

• Kapcsok: 4 db HLAKx 35 1/2 (funkciónak megfelelő színben)
• Kábelrögzítő sín: Mi TS 300-CS
• Emelőláb rögzítő csavarokkal: 8 db Mi DS 50 / Mi DSM 50 (rögzítő csavarokkal)
• Fogyasztásmérő rögzítő csavar: egy készlet 3 db: ST3,9x16
• Plombálható csavar ellendarabbal: 4 db HB PK (M4×16) + szerelőlemez rögzítő csavarok
• Vezeték egységcsomag: VECSxxx-U (H07V-K, 10 mm²)
• Csőadapter: A51

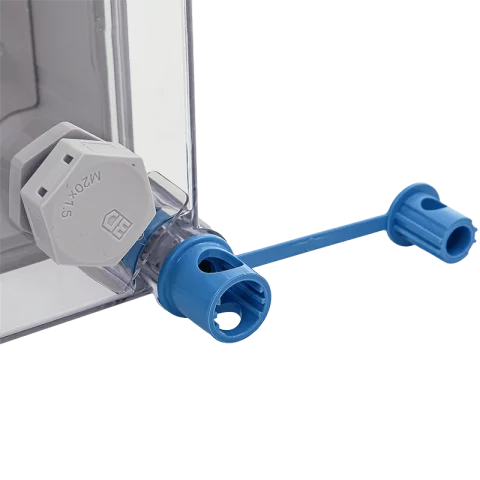

• Nyomáskiegyenlítő elem: BM 20 G (kondenzvíz képződés csökkentésére)
• Rögzítés védelem: HB FR
• Átadandó dokumentáció: darabvizsgálati jegyzőkönyv, EU megfelelőségi nyilatkozat, vásárlói tájékoztató, egyoldalas kapcsolási rajz
• stb

* Megjegyzés: alapkiépítésben a vezeték keresztmetszet 3×32 A-ig használható; nagyobb teljesítményigény esetén a teljesítményhez illesztett vezeték szett alkalmazása szükséges (például VECS3000M16 – H07V-K 16 mm², 63 A-ig).

Kiegészítő vezeték egységcsomag külön vásárolható 32A felett: VECS3000M16 - H07V-K, 16 mm2

Egyéb, külön vásárolható opcionális elemek listáját és egyéb, naprakész információt a meevet oldalán talál.

- A fogyasztásmérő szekrény kizárólag a rendszerengedélyben szereplő OPCIONÁLIS ELEMEK listában jelzett eszközökkel egészíthetők ki.
- A VECSxxx-U vezeték egységcsomagban szereplő vezetékek 10 mm, ill. 18 mm hosszú trapéz alakúra préselt szigetelőgalléros érvéghüvelyekkel szereltek. A kiegészítő vezeték egységcsomagban szereplő vezetékek szintén 10 mm, ill. 18 mm/22 mm hosszú szigetelőgalléros érvéghüvelyekkel szereltek, amelyek préselése szabályos négyszög, vagy hatszög alakú.
- A mérőhely funkcionális egységeit a telepítés során az előírt tájékoztató feliratokkal el kell látni.
- A méretlen fővezetéki betáplálás jobbról, balról, felülről, alulról, hátulról kialakítható. Törekedni kell a csatlakozó térrészben, vagy annak közvetlen közelében való csatlakozásra.
- A mért fővezetéki csatlakozás jobbról, balról, felülről, alulról, hátulról kialakítható.
