Eaton Beépíthető Tűzeseti főkapcsoló 3P+N 63A VÉSZ-KI Előlapra építhető kapcsoló P3-63/EA/SVB/N

Eaton Beépíthető Tűzeseti főkapcsoló 3P+N 63A VÉSZ-KI Előlapra építhető kapcsoló P3-63/EA/SVB/N.

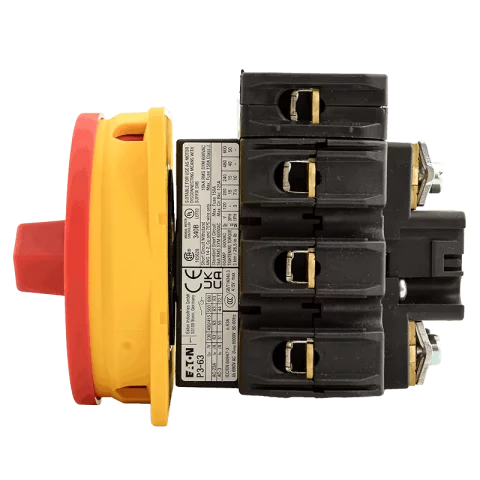

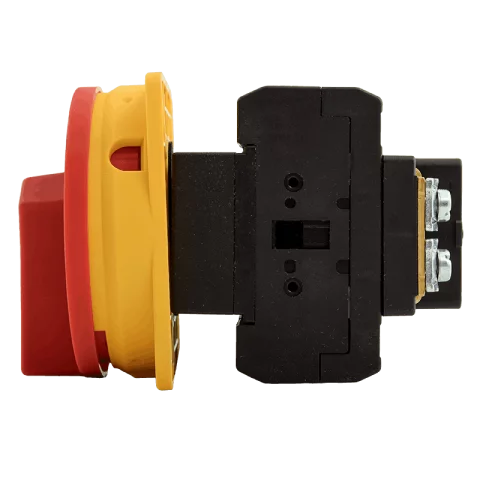

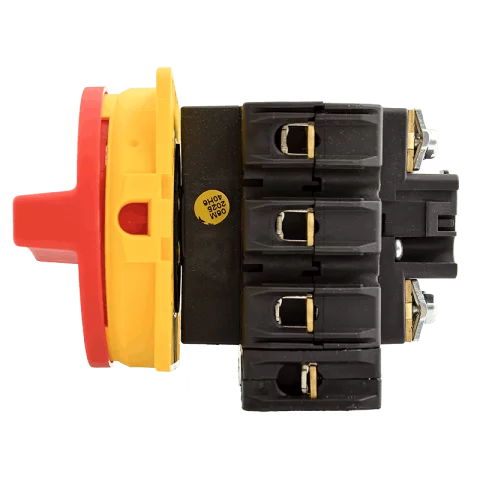

Az Eaton P3-63/EA/SVB/N beépíthető tűzeseti főkapcsoló egy robusztus, ipari környezetre tervezett 3 fázis + N főkapcsoló, kifejezetten vészleállítási (VÉSZ-KI) és tűzeseti leválasztási feladatokra. A piros forgatógomb és a sárga előlap nagy távolságból is egyértelművé teszi a funkcióját, így a karbantartók és a tűzoltók gyorsan azonosítani tudják a főkapcsolót. 63 A névleges áramig megbízhatóan lekapcsolja a betáplálást, akár nagy motor- és gépterhelések esetén is. Előlapra (ajtóra) építhető kialakítása, IP65-ös előlapi védettsége és lakatolható „0” állása miatt ideális választás gépek főkapcsolójaként, tűzeseti leválasztóként, valamint karbantartási / szerviz főkapcsolóként is.

________________________________________
Specifikációk és fő jellemzők
🧰 Típus, funkció
• Eaton Moeller sorozat P3 főkapcsoló
• Modellkód: P3-63/EA/SVB/N
• Kivitel: főkapcsoló, tűzeseti főkapcsoló, karbantartási/szerviz kapcsoló
• Funkció: vészlekapcsolás (emergency switching off)

🔌 Pólusszám, áram, feszültség
• Pólusok száma: 4 pólus (3P + N)
• Névleges megszakítás nélküli áram (Iu): 63 A
• Névleges üzemi feszültség (Ue) AC max.: 690 V AC
• Safe isolation: 440 V AC a főérintkezők között (EN 61140 szerint)

🎛️ Kezelőszerv, kivitel
• Piros forgatógomb sárga rögzítőgyűrűvel (klasszikus vészkapcsoló színkód)
• „0 / I” állásjelölés, jól látható állapotvisszajelzéssel
• Előlapra / ajtóra építhető, süllyesztett (flush mounting) kivitel

🔒 Lakatolás, biztonság
• Lakatolható „0” (KI) állásban – energia-mentes, biztonságos karbantartáshoz
• Interlockolható kivitel (reteszelhető rendszerben is használható)
• Csak szakképzett villanyszerelő szerelheti, üzemeltetheti

🛡️ Védettség, környezeti adatok
• Előlapi védettség: IP65
• Készülék védettség: NEMA 1
• Túlfeszültség-kategória: III
• Szennyezettségi fokozat: 3
• Névleges lökőfeszültség-állóság (Uimp): 6 kV
• Üzemi hőmérséklet: –25…+50 °C (beépített kapcsoló), beépített szekrényben ajánlott: –25…+40 °C

⚙️ Élettartam, működtetés
• Mechanikai élettartam: 100 000 kapcsolási ciklus
• Max. kapcsolási gyakoriság: 1200 kapcsolás/óra

________________________________________
Villamos adatok
⚡ Áramerősségek (IEC szerinti értékek)
• AC-21, 440 V: 63 A
• AC-23A, 230 / 400 / 415 / 500 / 690 V: 63 A
• AC-3:
o 220/230/240 V: 51 A
o 380/400/415 V: 55 A
o 500 V: 44 A
o 660/690 V: 22,1 A

🔋 Teljesítmény (AC motorokhoz, 50 Hz)
• AC-3:
o 380/400/415/500/690 V: max. 30 kW
• AC-23A:
o 220/230 V: 18,5 kW
o 400 V: 30 kW
o 500 V: 45 kW
o 690 V: 55 kW

🔌 DC kapcsolási adatok
• DC-1: 63 A
• DC-23A:
o 24 / 48 V: 50 A
o 120 V: 25 A

🛠️ Rövidzár- és zárlati adatok (kivonat)
• Névleges feltételes zárlati áram (Iq): 4 kA (terhelésoldal), 100 kA (betápoldal, megfelelő előtétvédelemmel)
• Névleges rövid idejű áramállóság (Icw, 1 s): 1,26 kA
• Javasolt zárlatvédő biztosító: max. 80 A gG/gL (kontakttól függően)

________________________________________

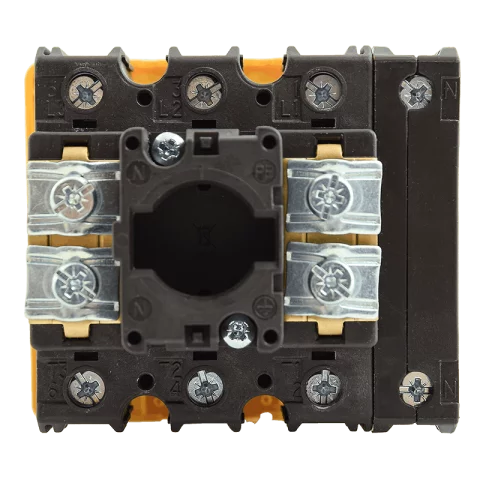

Kapcsok, bekötés
🧷 Kábelkapacitások (csavaros kapcsok)
• 1 × 1,5–25 mm², hajlékony, érvéghüvellyel
• 1 × 2,5–35 mm², tömör vagy sodrott
• 2 × 1,5–6 mm², hajlékony, érvéghüvellyel
• 2 × 2,5–10 mm², tömör vagy sodrott
• AWG: 14–2 rézvezeték

🔩 Csavar, meghúzási nyomaték
• Kapocscsavar: M5
• Meghúzási nyomaték: 3 Nm (≈ 26,5 lb-in)

________________________________________
Méretek, szerelés
📏 Külső méretek (kapcsolóegység)
• Szélesség: kb. 90 mm
• Magasság: kb. 102 mm
• Mélység: kb. 128 mm (gyártói adat)

📐 Előlapi méretek és furatkiosztás (lásd csatolt rajz)
• Látható előlapi méret: ~87 × 87 mm
• Külső perem max.: ~97 × 97 mm
• Szerelőfuratok: 4 db, Ø 4,1–4,5 mm
• Furatok középtávolsága: ~72–73 mm vízszintesen és függőlegesen
• Ajtó / előlap vastagság: max. 5 mm
• Beépítési mélység az előlap mögött: kb. 59 mm
• Előlap fölötti kiállás (forgatógomb): kb. 25 mm

🔧 Szerelési jellemzők
• 4-pontos előlapra rögzítés (csavarokkal)
• Opcionális kiegészítők: ajtókapcsoló rudazat, hosszabbító tengely, védősapka stb. (Eaton P3 tartozékprogram)

⚠️ Biztonsági megjegyzés
A készülék szerelését, bekötését és üzembe helyezését kizárólag szakképzett villanyszerelő végezheti. A tűzeseti és vészlekapcsoló funkció alkalmazásakor mindig be kell tartani a vonatkozó helyi előírásokat és szabványokat.
