Eaton Beépíthető Tűzeseti főkapcsoló 3P 160A VÉSZ-KI Kuplung+tengely P5-160/V/SVB 280928

Eaton Beépíthető Tűzeseti főkapcsoló 3P 160A VÉSZ-KI Kuplung+tengely P5-160/V/SVB 280928.

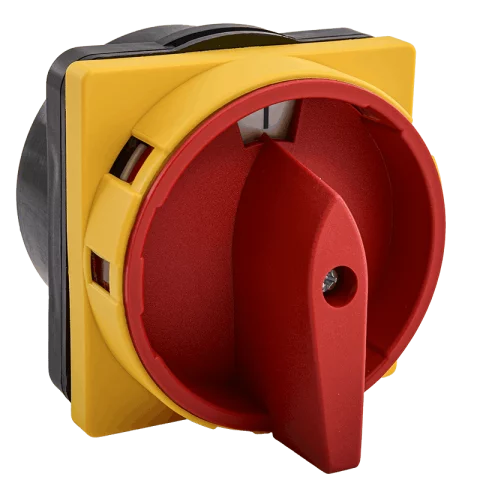

Az Eaton Moeller P5 főkapcsoló (280928, P5-160/V/SVB) háromfázisú, beépíthető (hátsó rögzítésű) leválasztó kapcsoló vezérlőszekrények és gépek főkapcsolójaként. Az ajtókapcsolatos, piros forgatókar–sárga védőkeret kialakítás jól látható vészleállítási funkciót biztosít, és a kart a 0 (OFF) állásban reteszelni lehet karbantartáshoz. A készülék 160 A névleges áramig, 690 V AC feszültségig használható, megfelel az IEC/EN 60947 és UL 508 szabványoknak, és UL/CSA szerint motorleválasztóként is alkalmas.
A kapcsoló tartós ipari felépítésű, 100 000 mechanikai működtetésre méretezett, előlap felől IP65 védettséget nyújt, és széles hőmérséklet-tartományban üzemeltethető. A keretes kapcsok nagy keresztmetszetű vezetékek fogadására készültek, a kezelőszár pedig az ajtó–alaplap közti távolsághoz igazítható. Tipikus alkalmazás: gépek/berendezések főkapcsolója, szerviz-/karbantartó kapcsoló, illetve vészleállító funkció az ajtón.

Főbb jellemzők és műszaki adatok
🔧 Kivitel: főkapcsoló, ajtókapcsolatos forgatókar; vészleállítási funkció; 0-ban reteszelhető.
🧲 Pólusszám: 3P.
⚡ Névleges áram (Iu/ Ie): 160 A (AC-21 400–440 V), AC-23A 400 V-on 105 A, üzemi teljesítmény AC-23A 400 V-on 55 kW.
🔌 Max. üzemi feszültség (Ue): 690 V AC; lökőfeszültség-állóság (Uimp): 8 kV; túlfeszültség-kategória: III; szennyeződési fokozat: 3.
🛡️ Előlapi védettség: IP65; NEMA 12.
🧨 Rövididejű zárlatállóság (Icw): 3 kA/1 s; feltételes zárlati áram (Iq): 30 kA. UL/CSA: SCCR 10 kA (alap), akár 65 kA Class J biztosítóval.
🔁 Élettartam: 100 000 mechanikai művelet; ajánlott működtetési gyakoriság: 50 kapcsolás/óra.
🌡️ Környezeti hőmérséklet: -25…+50 °C (burkolatban max. +40 °C).

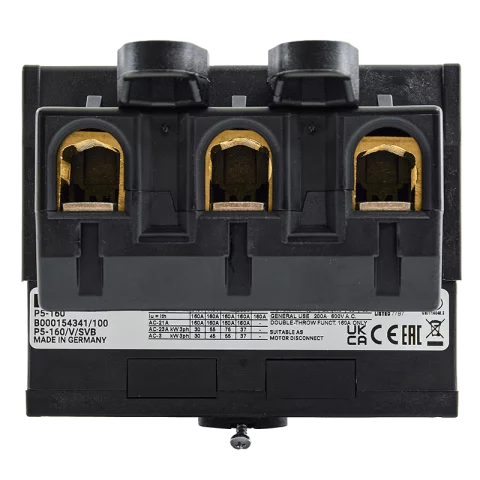

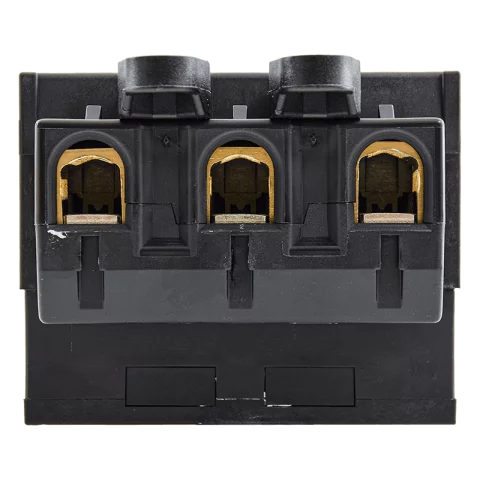

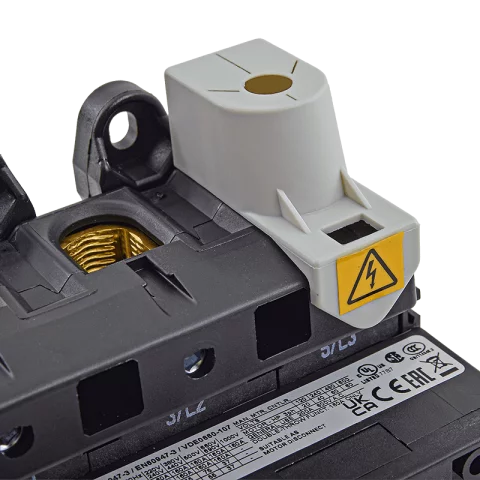

🧰 Csatlakozás: keretes kapocs; vezetékek 1×95 mm²-ig vagy 2×35 mm²-ig; meghúzási nyomaték 14 Nm.

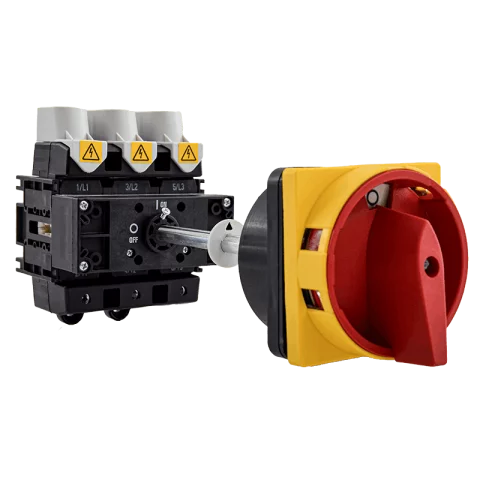

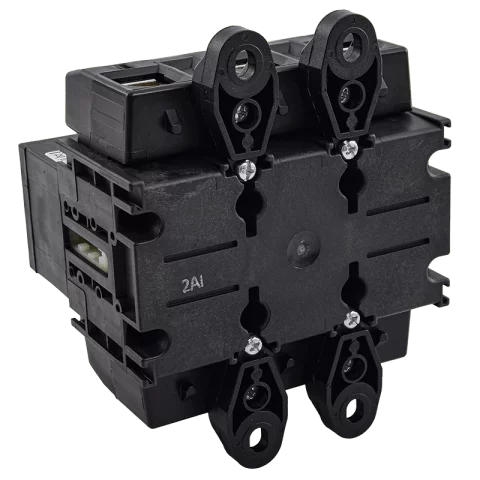

📐 Beépítés: hátsó rögzítés, tetszőleges helyzet; ajtókuplungos meghajtás.
📏 Méretek / tömeg (készülék): 115 × 130 × 150 mm; 1,343 kg.
✅ Megfelelőség és tanúsítványok: CE, UKCA, UL, CSA, VDE; szabványok: IEC/EN 60947-3, IEC/EN 60204, UL 508.
🆔 Azonosítók: cikkszám 280928; modellkód P5-160/V/SVB; EAN 4015082809287.

Felhasználás
Ipari kapcsolószekrények főkapcsolója és gép-leválasztója: üzemek, gépsorok, HVAC, szivattyú- és kompresszorállomások, ahol háromfázisú berendezések biztonságos leválasztása és egyértelmű vészleállítása szükséges.
