Csatári Plast PVT 6075 Á-V Fm-SZ-U 1/3 fázisú kombinált villanyóra szekrény 80A szabadvezetékes

Csatári Plast PVT 6075 Á-V Fm-SZ-U 1/3 fázisú kombinált villanyóra szekrény 80A szabadvezetékes .

6075 Á-V Fm-SZ-U - 1 felhasználói hely, közvetlen csatlakozás, szabadvezetékes, M63/80 A

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E020 6075 Á-V Fm-SZ továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

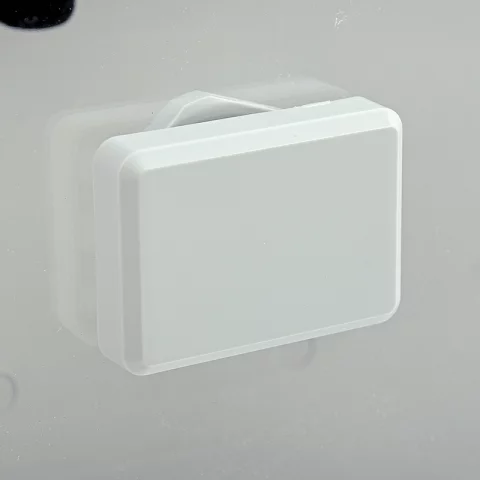

-beépített szellőző, mely segíti a belső páratartalom csökkentését

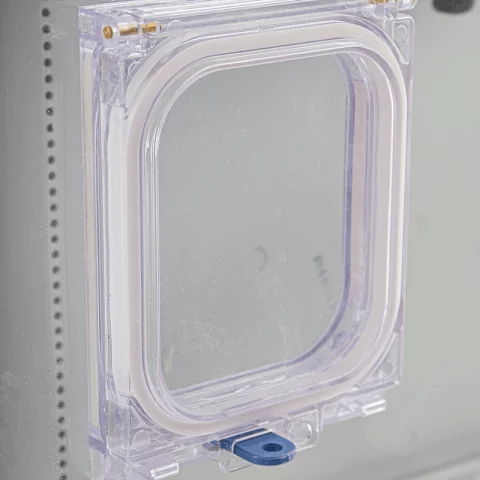

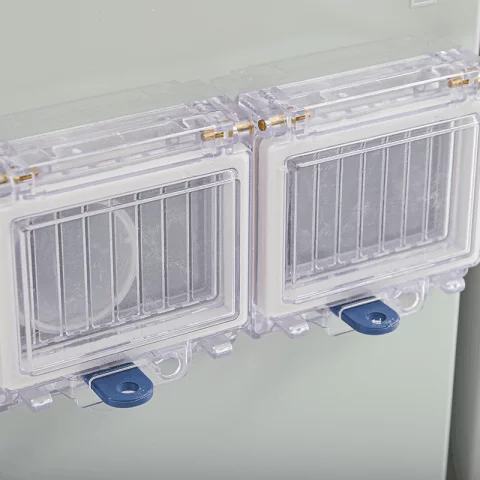

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65 ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A-ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák (kombinált, 2 mérős kialakítás):

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - Hv32A (Vezérelt H tarifa max.3x32A-es kialakítás), H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A (Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

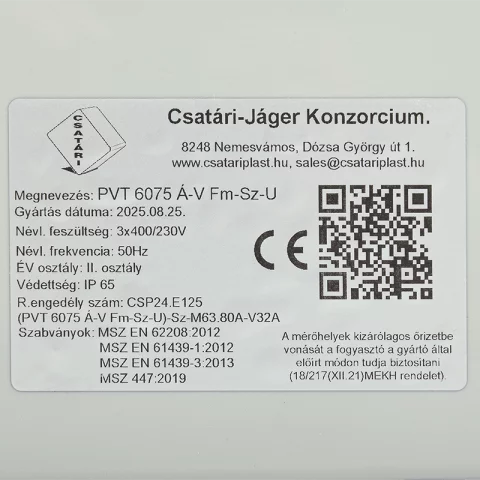

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Főréhelyek száma: 2
⚙️ Csatlakozás: Szabadvezeték (Sz) - Légkábeles csatlakozás
📐 Méret: 750 × 600 × 205 mm (ma×szé×mé)
☔ IP védelem:: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 35mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

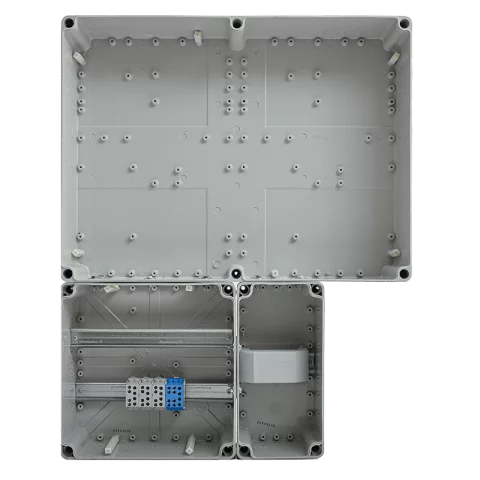

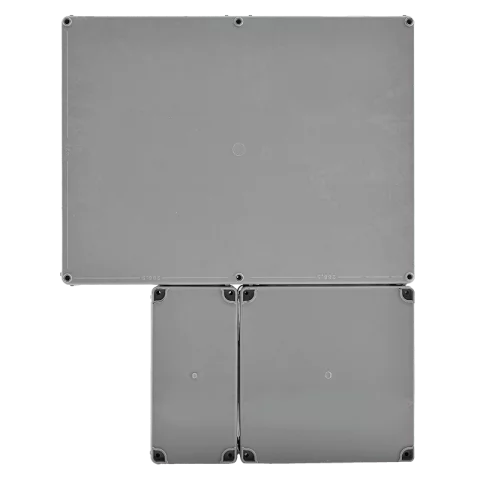

A szekrény összeállítása:

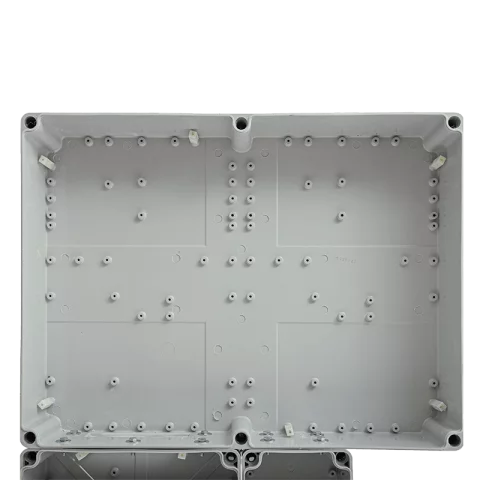

1. 6045 Á-V Fm mérő modul: 600mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel

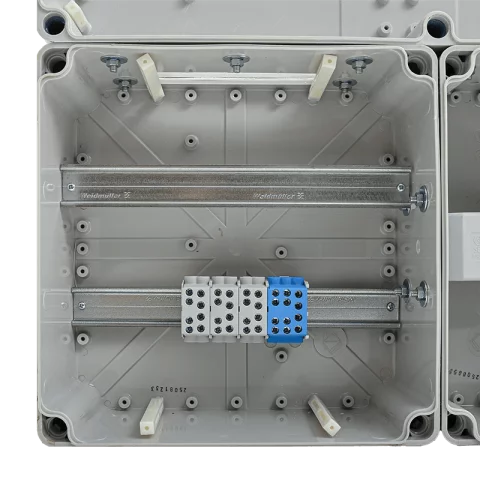

2. 3030 KM2 méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

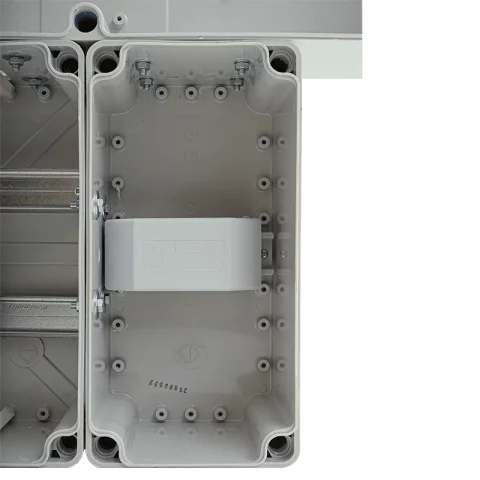

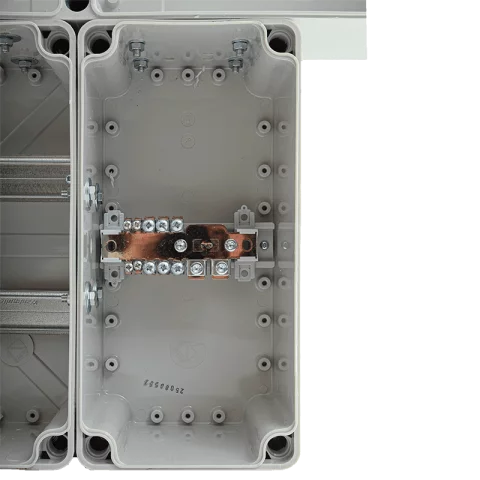

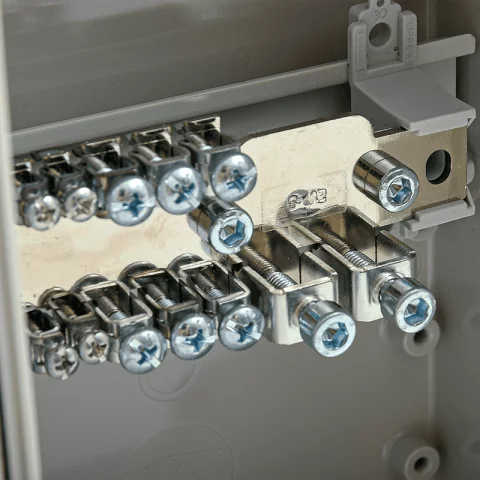

3. 1530 FF földelő modul: 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

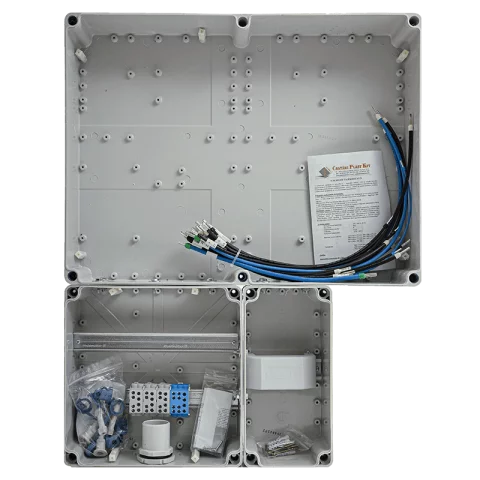

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig, mindennapszaki és vezérelt mérőhelyhez használható! (cikkszáma: VCS-125/10)
Egységcsomag 1.: PVT csavar lakatolófül 4db
Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 6-6db
Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)
Csőadapter: A50 PVT

*Az alapkivitel 32 A-ig van vezetékezve (10 mm²), 63 A-ig a VCS-125/16, 80 A-ig a VCS-125/25 vezetékcsomag szükséges (opció)!
További információ a meevet oldalán az aktuális rendszerengedélyben található!
