Csatári Plast PVT 6075 Á-V Fm-K-U 1/3 fázisú kombinált villanyóra szekrény 80A földkábeles

Csatári Plast PVT 6075 Á-V Fm-K-U 1/3 fázisú kombinált villanyóra szekrény 80A földkábeles.

6075 Á-V Fm-K-U - 1 felhasználói hely, közvetlen csatlakozás, földkábeles, M63.80A és V32A mérés.

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók (ELMŰ E.ON OPUS Titász MVM Démász, Émász) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E019 6075 Á-V Fm-K továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:

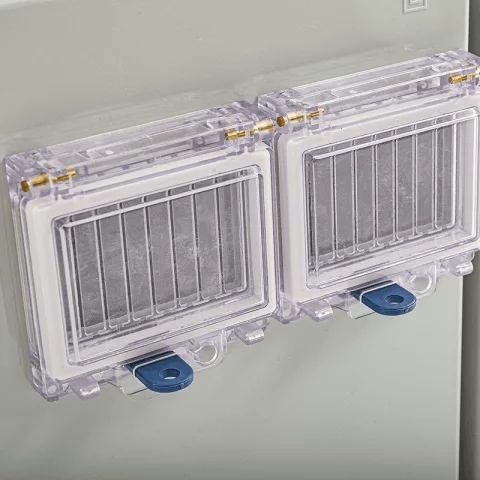

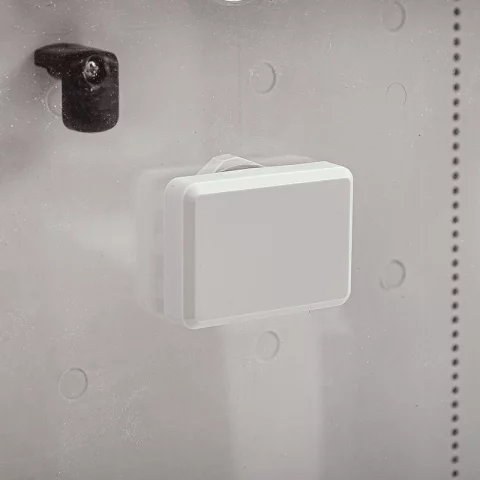

-beépített szellőző, mely segíti a belső páratartalom csökkentését

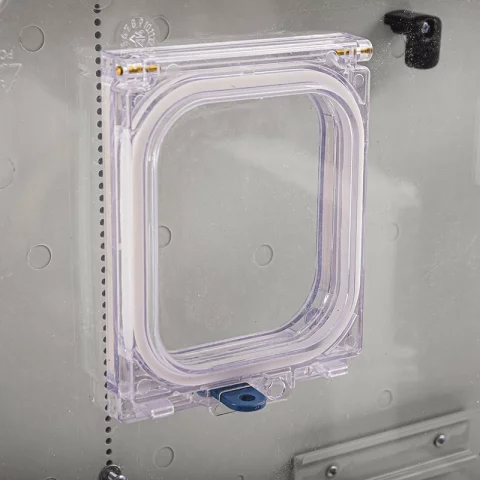

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák (kombinált, 2 mérős kialakítás):

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. Vezérelt - V32A (Vezérelt max.3x32-es kialakítás)
3. H vagy GEO tarifa - Hv32A (Vezérelt H tarifa max.3x32A-es kialakítás), H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás)
4. Autótöltő - Mv32A (Vezérelt tarifa max. 3x32A-es kialakítás, MVM ellátási területen) M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
5. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
📑 Mérőórák száma: 2
⚙️ Csatlakozás: Földkábel (K)
📐 Méret: 750 × 600 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 50mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

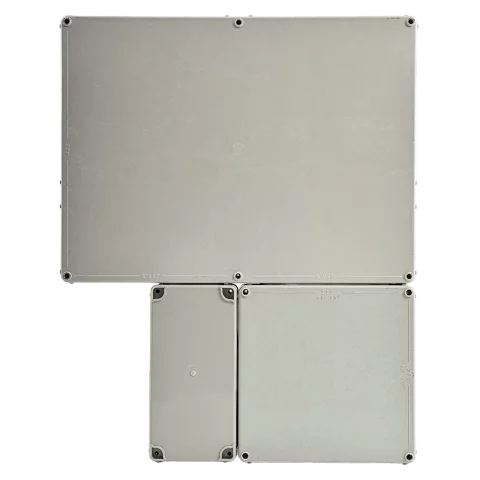

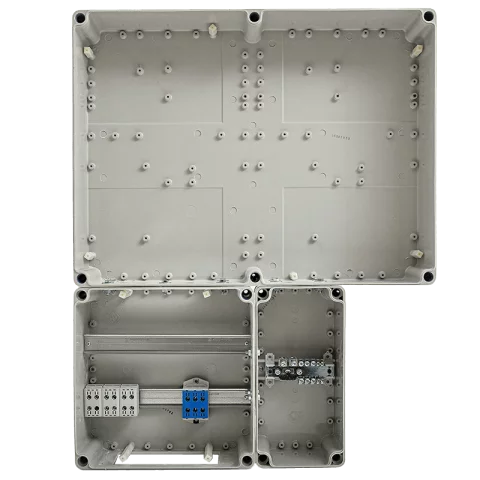

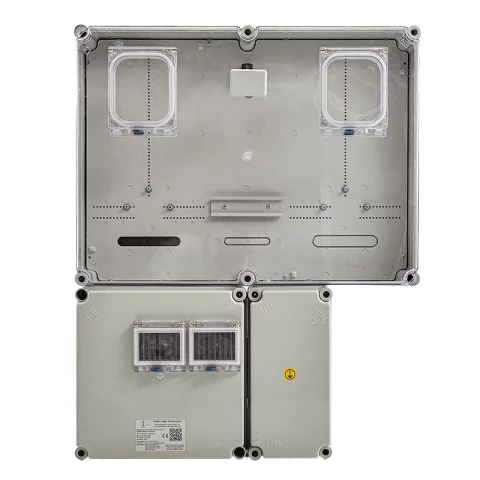

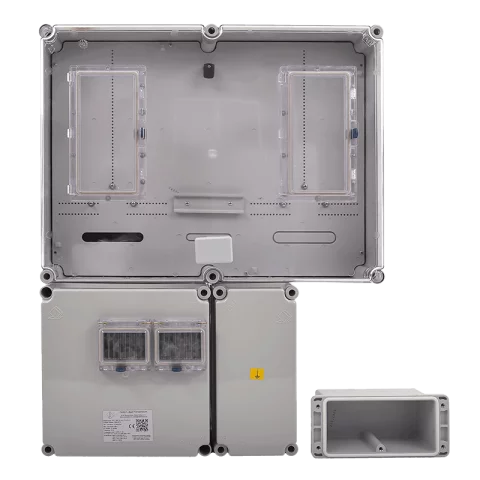

A szekrény összeállítása:

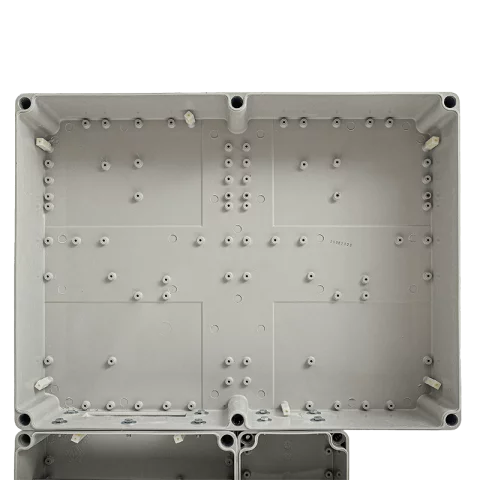

1. 6045 Á-V Fm mérő modul: 600mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel

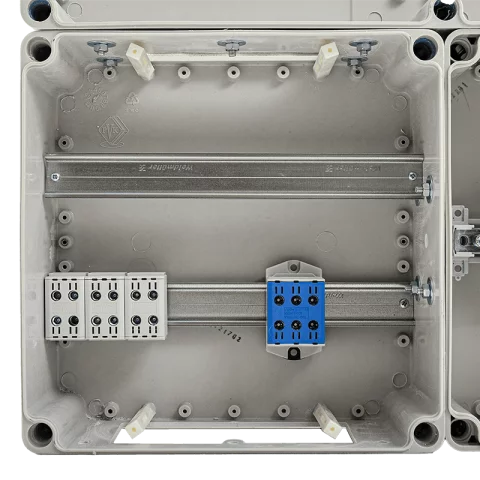

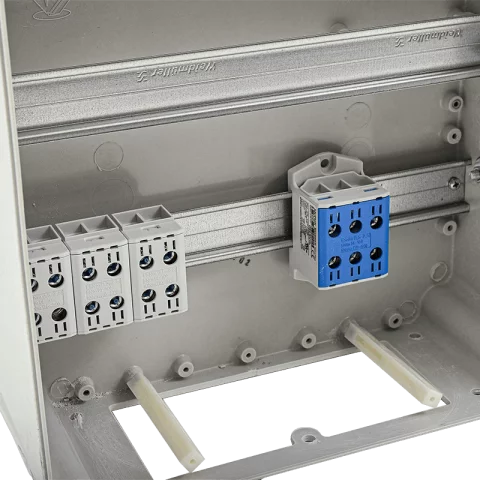

2. 3030 KM2 méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

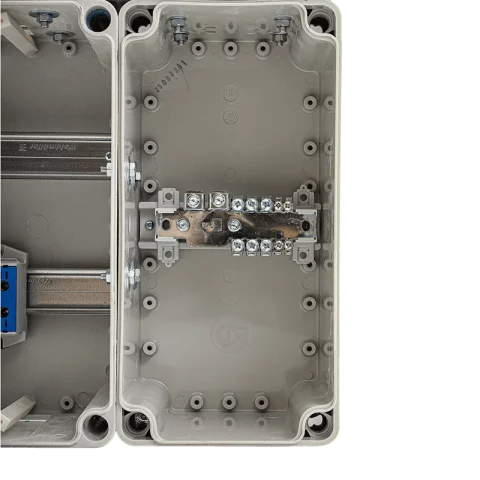

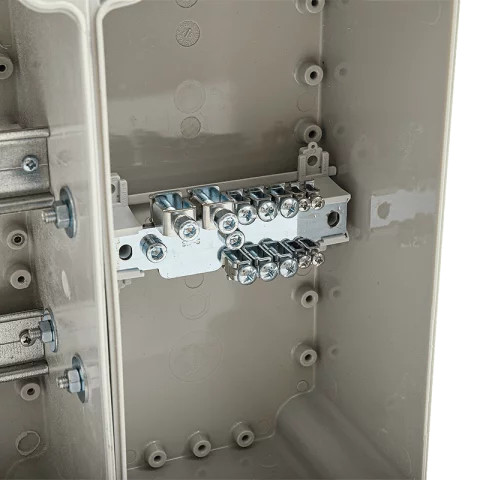

3. 1530 FF földelő modul: 150mm x 300mm x 170mm szekrény, nem átlátszó fedéllel

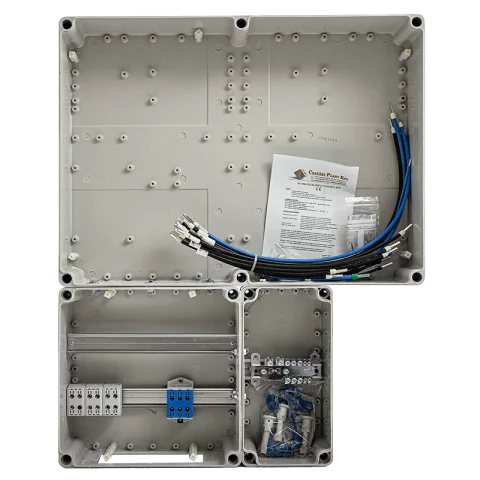

Tartozékok között található többek között:
-Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig (VCS-125/10), mindennapszaki és vezérelt mérőhelyhez használható!
-Egységcsomag 1.: PVT csavar lakatolófül 4db
-Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 6-6db
-Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)
-Kábelbevezető torok – FBD240 a földkábel alsó bevezetéséhez

*Opcionális vezetékcsomagok amperbővítés esetén: VCS-125/16 - H07V-K 1x16mm2, 32A felett, 63A-ig és VCS-125/25 - H07V-K 1x25mm2, 80A.
További információ a meevet oldalán az aktuális rendszerengedélyben található!
