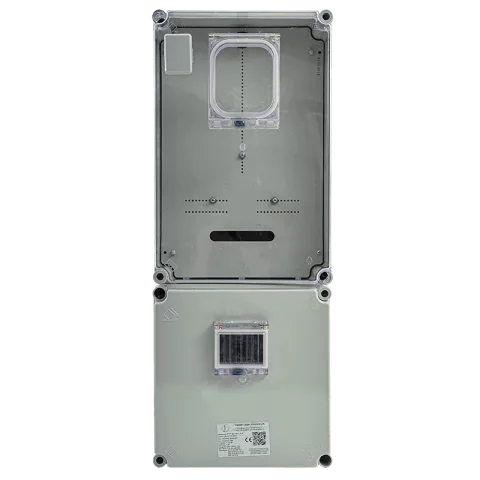

Csatári Plast PVT 3075 Fm-K-U 1/3 fázisú villanyóra szekrény 80A földkábeles CSP24.E124

Csatári Plast PVT 3075 Fm-K-U 1/3 fázisú villanyóra szekrény 80A földkábeles CSP24.

E124.

3075 Fm-K-U - közvetlen csatlakozás, egy felhasználói helyes M63.80A mérés földkábeles, felületre szerelt kivitelben

A Pannon Villamos Tokozat (PVT) család tagjaként ez a villanyóra szekrény a hazai áramszolgáltatók ELMŰ Hálózati Kft.; E.ON Dél-dunántúli Áramhálózati Zrt.; E.ON Észak-dunántúli Áramhálózati Zrt.; OPUS Titász Zrt.; MVM Démász Áramhálózati Kft.; MVM Émász Áramhálózati Kft.) közös rendszerengedélyével rendelkezik.

2025-ös, új rendszerengedélyes termék, a CSP21.E016 3075 Fm-K továbbfejlesztett verziója.
Főbb változások az előző generációhoz képest:
-beépített szellőző, mely segíti a belső páratartalom csökkentését

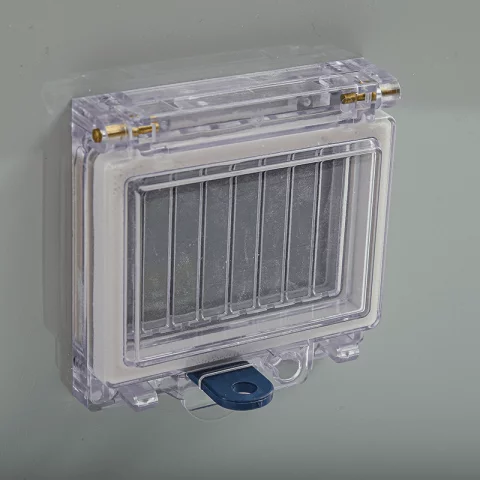

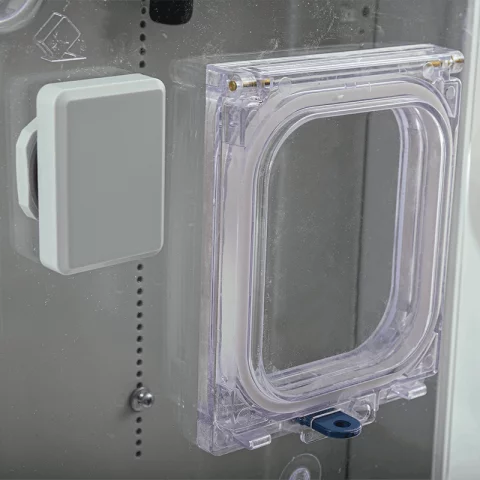

-új ablak, lakatolófüllel

Robusztus kialakítása, IP65-ös por és vízállósága, valamint IK08-as ütésállósága révén beltéren és kültéren egyaránt biztonságos mérőhelyet kínál akár 3×80 A ig* (módosítás szükséges hozzá). Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető és lakatolható, plombálható fedél gondoskodik a tartós védelemről, az illetéktelen hozzáférés elleni „kizárólagos őrizet” követelményeinek megfelelően.


Szerelhető mérőórák:

1. Mindennapszaki - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)
2. H vagy GEO tarifa - H63.80A (H tarifa max.3x63A és 3x80A-es kialakítás) MVM ellátási területen jelenleg vezérelt H tarifa (Hv) van használatban, oda nem megfelelő ez a szekrény!
3. Autótöltő - M63.80A (M tarifa max.3x63A és 3x80A-es kialakítás) MVM ellátási területen vezérlő készülékkel (Mv) szerelt, oda nem megfelelő ez a szekrény!
4. Inverter - M63.80A (Mindennapszaki max.3x63A és 3x80A-es kialakítás)

Specifikáció:
🏠 Felhasználói helyek száma: 1
⚙️ Csatlakozás: Földkábel (K)
📐 Méret: 750 × 300 × 205 mm (ma×szé×mé)
☔ IP védelem: IP65 – por és vízálló
🔨 Védettség: IK08
⚡ Névleges feszültség / frekvencia: 3 × 230/400 V • 50 Hz
🔌 Rövididejű határáram: 30 kA • Lökőfeszültség állóság: 6 kV
🌡️ Üzemi hőmérséklet: –40 °C … +40 °C (24 h átlag max. +120 °C)
🔧 Elhelyezés: felületre szerelt
🚨 Védővezető rendszere méretlen, mért: TN-C/TN-S
🫲 Érintésvédelmi osztály: II. osztály
🪛 Fogadott méretlen vezeték keresztmetszete: 50mm2
🪛 Elmenő mért vezeték keresztmetszete: 25mm2
☀️ Kizárólag UV stabilizált műanyagokból készült

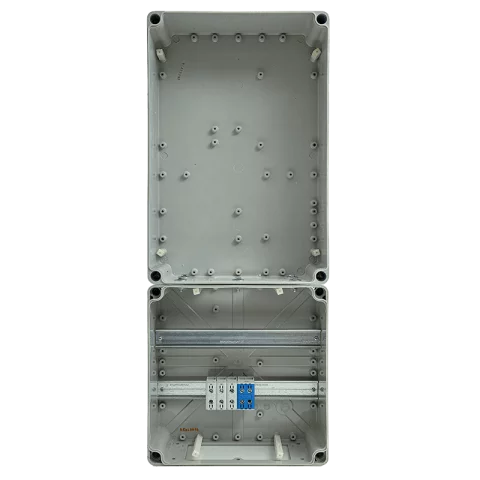

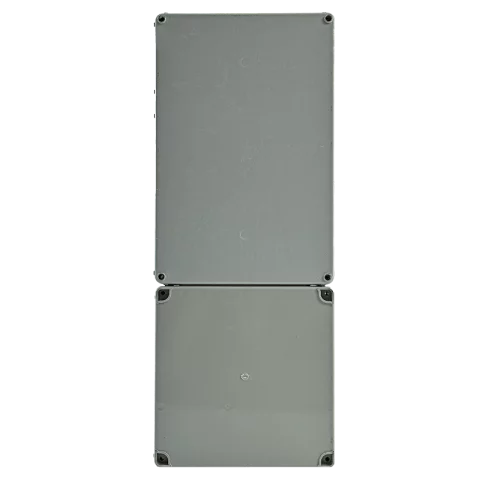

A szekrény összeállítása:

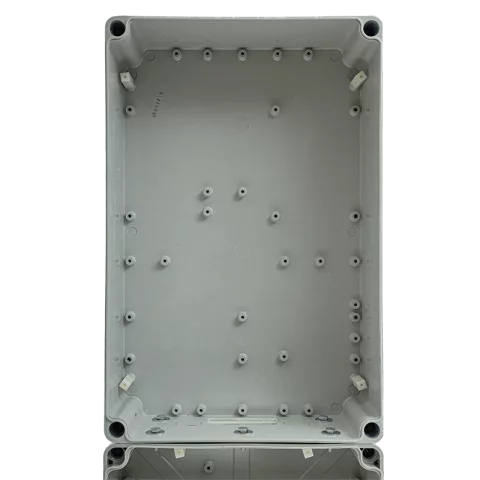

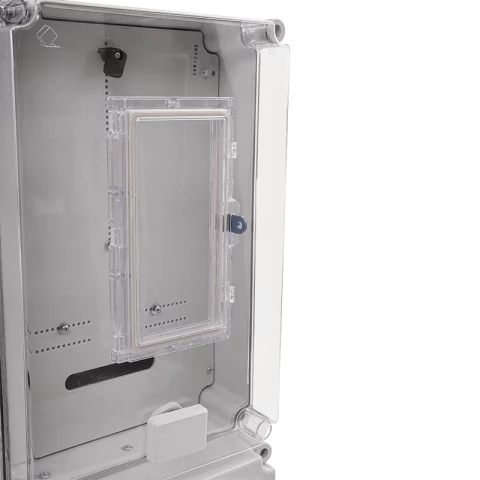

1. PVT 3045 Fm mérő modul: 300mm x 450mm x 170mm szekrény, átlátszó fedéllel, lakatoló füllel

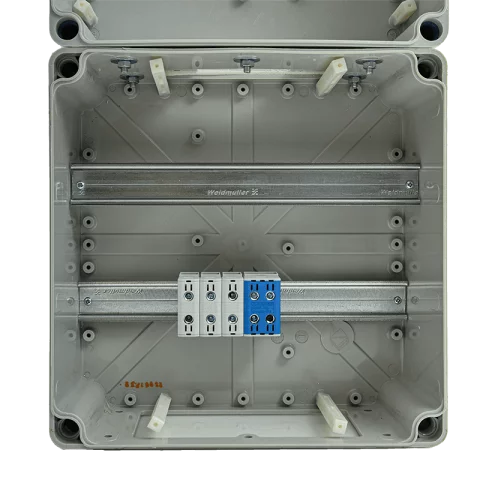

2. 3030 KM1 Méretlen kábelfogadó modul: 300mm x 300mm x 170mm szekrény, nem átlátszó fedéllel, lakatoló füllel

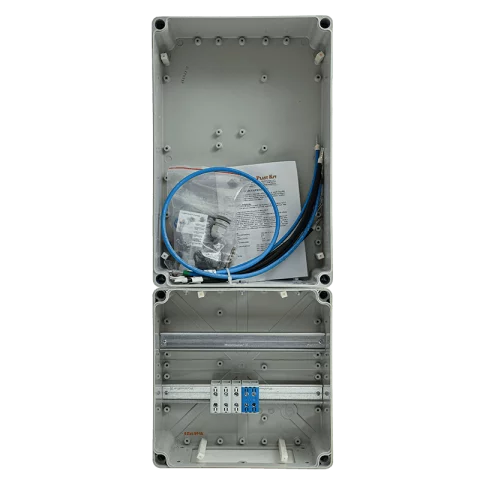

Tartozékok között található többek között:
Vezeték csomag: H07V-K 1x10mm2 szett - 32A-ig alkalmas!!!
Egységcsomag 1.: PVT csavar lakatolófül
Egységcsomag 2.: M8 tipli, 5x60 faforgács csavar 4-4db
Egységcsomag 3.: Df.kh. 3,9x22 (Rögzítés védelem, útmutatóval)
Kábelbevezető torok: PVT FBD240 (az alsó földkábel csatlakozáshoz)
PG 13,5 Tömszelence
Dokumentumok

*Amperbővítéshez opcionálisan vásárolható vezetékcsomagok:
VCS-124/16 Vezeték csomag - H07V-K 1x16mm2, 32A felett, 63A-ig
VCS-124/25 Vezeték csomag - H07V-K 1x25mm2, 80A

További információ a meevet oldalán az aktuális rendszerengedélyben található!
